قوة الاختبار الأولية: | 98.07N (10 كجم) ؛ التسامح: ± 2.0٪ | التسامح من قوة الاختبار الكلي: | ± 1.0٪ |
---|---|---|---|
قوة اختبار صلابة برينل: | 294.2 نيوتن (30 كجم) ، 306.5 نيوتن (31.25 كجم) ، 612.9 نيوتن (62.5 كجم) ، 980.7 نيوتن (100 كجم) ، 18 | قوة اختبار روكويل صلابة: | 588.4 نيوتن (60 كجم) ، 980.7 نيوتن (100 كجم) ، 1471 نيوتن (150 كجم) |
قوة اختبار صلابة فيكرز: | 294.2 نيوتن (30 كجم) ، 980.7 نيوتن (100 كجم) | ||
تسليط الضوء: | آلة اختبار صلابة المعادن,اختبار صلابة السطح |
وصف:
1. الصلابة هي واحدة من الخصائص الميكانيكية الهامة للمادة بينما اختبار الصلابة هو أسرع طريقة اختبار اقتصادي واقتصادي ، وكذلك طريقة مهمة للحكم على جودة المواد المعدنية أو الأجزاء المكونة لها. يمكن اختبار الخصائص الميكانيكية لمعظم المواد المعدنية مثل القوة والتعب والتلوي والتآكل من خلال اختبار الصلابة.

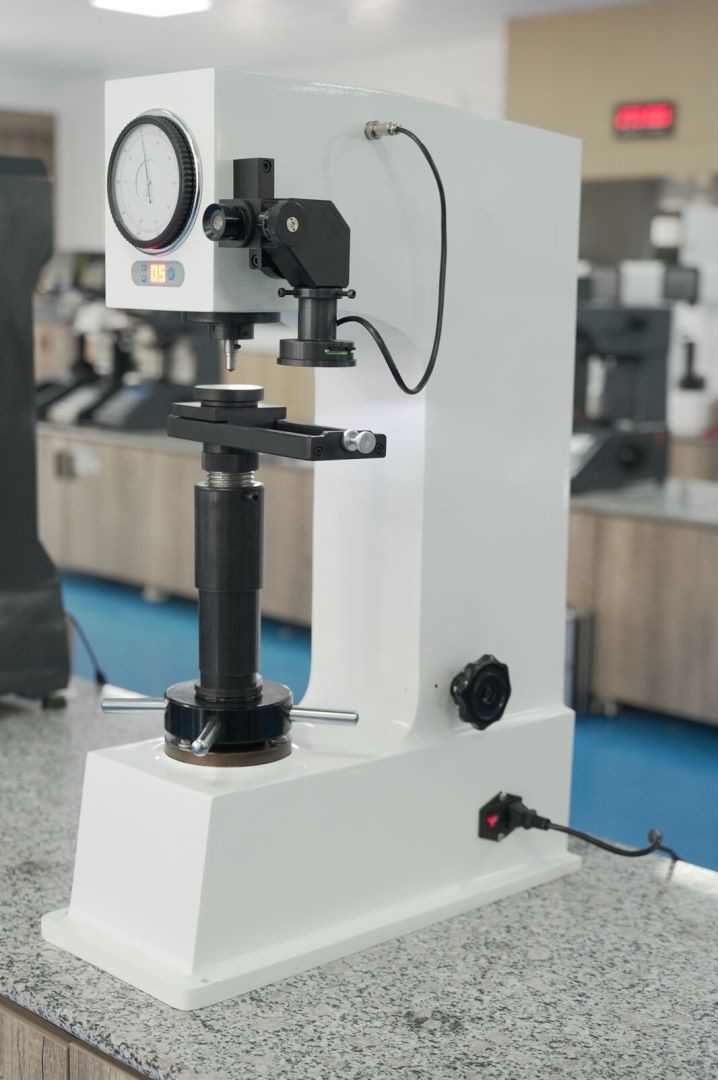

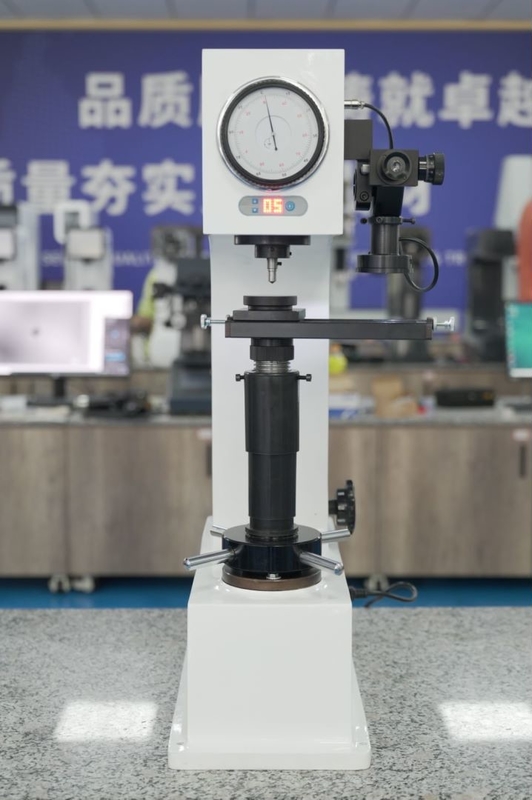

2. إن جهاز اختبار الصلابة Brinell Rockwell & Vickers الميكانيكي ، اختبار الصلابة متعدد الوظائف مع أنواع اختبار Brinell ، Rockwell & Vickers 3 سوف يفي باحتياجات أنواع عديدة من قياس الصلابة. تم استخدام الأداة شيفتر أوتوماتيكي لتحميل واختبار وتفريغ قوة الاختبار ، وبالتالي فإن تشغيل هذه الأداة بسيط وسهل وسريع.
المواصفات الفنية
1. قوة الاختبار الأولية: 98.07N (10 كجم) ؛ التسامح: ± 2.0٪
2. التسامح مع قوة الاختبار الإجمالية: ± 1.0٪
2.1 قوة اختبار صلابة برينل: 294.2 نيوتن (30 كجم) ، 306.5 نيوتن (31.25 كجم) ، 612.9 نيوتن (62.5 كجم) ،
980.7 نيوتن (100 كجم) ، 1893 نيوتن (187.5 كجم)
2.2 قوة اختبار صلابة روكويل: 588.4 نيوتن (60 كجم) ، 980.7 نيوتن (100 كجم) ، 1471 نيوتن (150 كجم)
2.3 قوة اختبار صلابة فيكرز: 294.2 نيوتن (30 كجم) ، 980.7 نيوتن (100 كجم)
3. مواصفات إندينتر:
3.1 إندي روكويل الماس
3.2 إنديرس الماس فيكرز
3.3 φ1.5875 مم ، φ2.5 مم ، enter5 مم كرة إندينتر
4. مصدر الطاقة والجهد: AC220V ± 5٪ ، 50-60 هرتز
5. التحكم المتأخر بالوقت: 2-60 ثانية ، يمكن تعديلها
6. المسافة من نقطة إندينتر المركزية إلى جسم الآلة: 165 مم.
7. ماكس. ارتفاع العينة:
7.1 لصلابة روكويل: 175 ملم
7.2 لصلابة برينل: 100 مم
7.3 صلابة فيكرز: 115 مم
8. تضخيم الهدف: 37.5 × ؛ 75 ×
9. البعد الكلي لجهاز اختبار الصلابة (الطول × العرض × الارتفاع): 520 × 215 × 700 مم
10. الوزن الإجمالي للمختبر: 78 كجم
صلابة روكويل
11. التسامح مع قيمة عرض صلابة روكويل
مقياس الصلابة | صلابة من كتل الاختبار القياسية | الحد الأقصى. التسامح مع قيمة عرض الصلابة |
HRA | 20 ~ ≤75HRA | ± 2HRA |
> 75 ~ ≤88HRA | ± 1.5 هرا | |
HRB | 20 ~ ≤45HRB | ± 4HRB |
> 45 ≤ HR80HRB | ± 3HRB | |
> 80 ~ HR100HRB | ± 2HRB | |
HRC | 20 ~ ≤70HRC | ± 1.5 ساعة |
صلابة برينل
12. التكرار والتسامح للقيمة المعروضة لاختبار صلابة برينل
قيمة صلابة كتل الاختبار القياسية (HBW) | التسامح مع القيمة المعروضة (٪) | تكرار القيمة المعروضة (٪) |
≤125 | ± 3 | ≤3 |
125 < HBW≤125 | ± 2.5 | ≤2.5 |
> 225 | ± 2 | ≤2 |
صلابة فيكرز
13- التسامح وتكرار القيمة المعروضة لفحص صلابة فيكرز
التسامح مع القيمة المعروضة | تكرار القيمة المعروضة | |||
مقياس الصلابة | عرضت قيمة اختبار كتلة صلابة | التسامح مع القيمة المعروضة | عرضت قيمة اختبار كتلة صلابة | تكرار القيمة المعروضة |
HV30 HV100 | H250HV | ± 3٪ | 25225HV | 6٪ |
300 ~ 1000HV | ± 2٪ | > 225HV | 4٪ |
