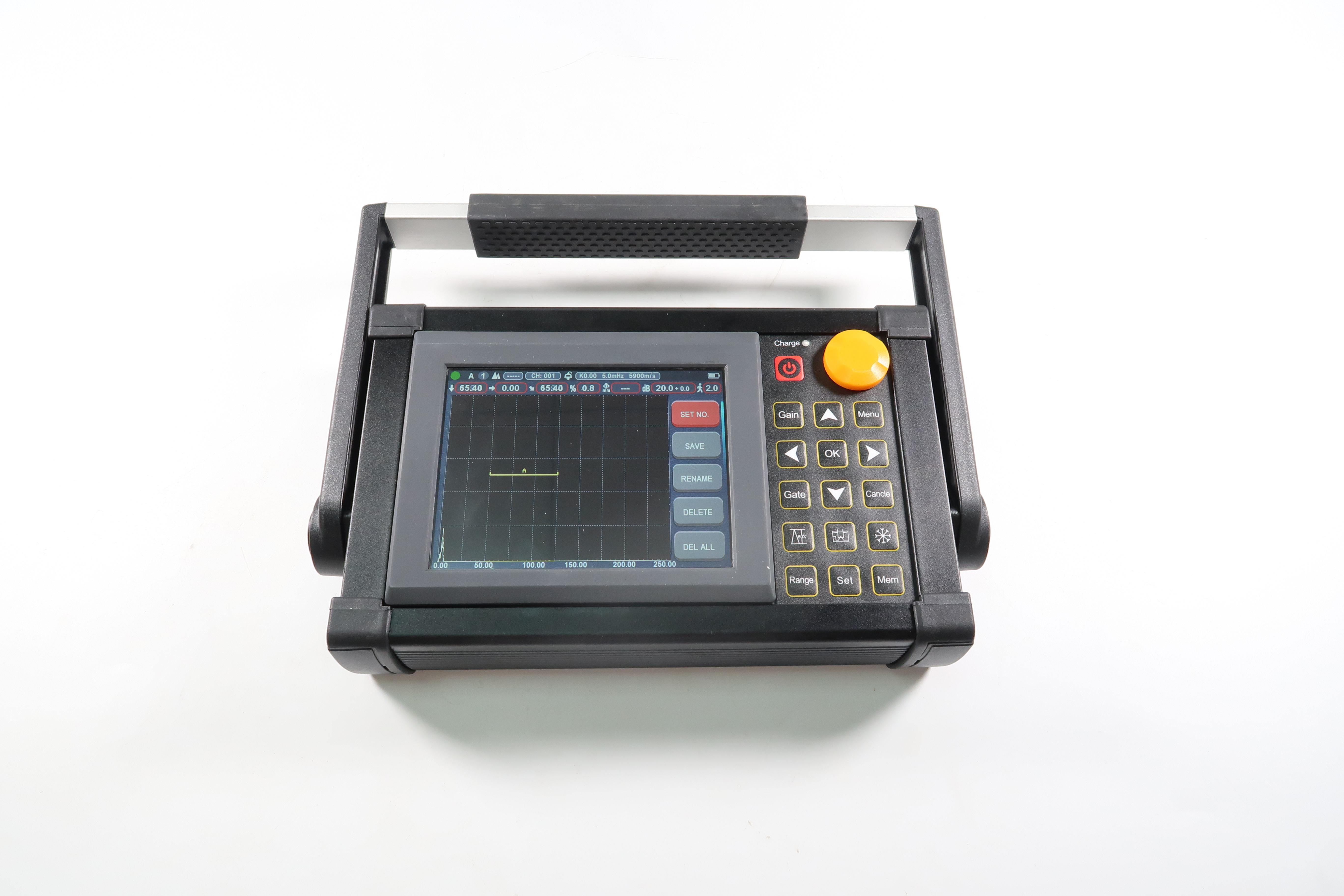

TFD320PLUS كاشف العيوب بالموجات فوق الصوتية DAC AVG & B المسح المزدوج 4A كاشف الخلل بالموجات فوق الصوتية
DAC AVG & B scan Dual 4A جهاز كشف الخلل بالموجات فوق الصوتية TFD320PLUS لمنبه البوابة و DAC و 5 دقائق فيديو
★ الحوار التفاعلي سهل الاستخدام يساعد في عمليات مثل المعايرة وعمل المنحنيات وما إلى ذلك.
★ جميع الأدوات التي تحتاجها: DAC ، AVG ، TCG ، AWS.
★ تردد تكرار النبض: ضبط دقيق 20-2000 هرتز ، مسح عالي السرعة ، لا يفوتك.
★ نسبة إشارة إلى ضوضاء عالية ، صدى واضح ومستقر ، تصميم مضاد للضوضاء ، مثالي لظروف العمل الصعبة.
★ 12 رقم م ، أخذ العينات بسرعة عالية يؤدي إلى رسم تخطيطي صدى أفضل بكل التفاصيل.حساس ويمكنه اكتشاف العيوب الصغيرة.
★ يمكن استخدام تردد التحقيق 25M تماما.
★ تسجيل فيديو عالي السرعة للكشف عن الخلل في الوقت الحقيقي.تخزين بيانات USB غير محدود.
★ معيار IP65.علبة هلام السيليكا + سبائك ، مقاومة للماء والغبار ، صلبة وتدوم إلى الأبد.دعم التخميد يجعله يقف في أي زاوية.
★ بطارية تدوم 15 ساعة بشحنة واحدة.كل بطارية لديها التحكم في الشحن الخاص بها ، لذلك من خلال بطاريتين يمكنها العمل على مدار الساعة.
تحديد
المدى: 0-10000 مم ، بسرعة الصلب
سرعة المواد: 100 20000 م / ث
تردد تكرار النبض: 20-2000 هرتز
النطاق الديناميكي: ≥38dB
الخطي: أفقي: +/- 0.2٪ ، عمودي: 2.0٪ ، دقة مكبر الصوت +/- 1 ديسيبل.
حل الطاقة:> 40 ديسيبل (5P14)
مخلفات الحساسية:> 66 ديسيبل
الرفض (منع): من 0 إلى 80٪ ارتفاع ملء الشاشة
500 إعداد الاستقلال ، يمكن إدخال أي معيار بحرية ، يمكننا العمل في المشهد بدون كتلة اختبار ；
ذاكرة كبيرة 1000 ألف رسم بياني
أوضاع الاختبار: صدى النبض ، والعنصر المزدوج والانتقال من خلال
أنواع المسبار: مستقيمة واحدة ، زاوية واحدة ، مستقيمة Daul ، Daul Anlge ، Thrugh ، زحف ، سطح
شاشات البوابة: بوابتان مستقلتان يمكن التحكم فيهما في نطاق المسح الكامل
الوحدات: بوصة أو مليمتر
متطلبات الطاقة: تيار متردد 100-240 فولت تيار متردد ، 50-60 هرتز
تأخير العرض: -20 إلى 3400 ميكرو ثانية
تأخير المسبار / الإزاحة الصفرية: من 0 إلى 99.99 s
حزمة بطارية Li-ion الداخلية القابلة لإعادة الشحن مصنفة 7.2 فولت عند 8000 مللي أمبير في الساعة
15 ساعة من وقت التشغيل الاسمي حسب سطوع الشاشة
4 ساعات وقت إعادة الشحن المعتاد
الارتفاع × العرض × العمق (ملم): 240 × 150 × 50 (ملم)
الوزن: 1.4 كجم
درجة حرارة التشغيل: -10 إلى 50
درجة حرارة التخزين: -30 إلى 50
طاقة النبض: 70V ، 100V ، 200V ، 300V ، 400V ، 500V قابلة للتحديد
التصحيح: موجة نصف موجبة ، موجة نصف سلبية ، موجة كاملة ، نظام RF
عرض النطاق الترددي (ممر نطاق مكبر الصوت): 0.2 إلى 25 ميجاهرتز
شاشات البوابة: بوابتان مستقلتان يمكن التحكم فيهما في نطاق المسح الكامل
الحساسية: 110 ديسيبل كحد أقصى بدقة اختيار 0.1 ، 1.0 ، 2.0 ، 6.0 ديسيبل.
وصلات محول الطاقة: LEMO 01
المهام
عرض تلقائي لموقع الخلل الدقيق (العمق d ، المستوى p ، المسافة s ، السعة ، sz dB ، ф).
تحجيم الخلل: تحجيم الخلل التلقائي باستخدام AVG أو DAC / TCG ، سرعات الإبلاغ عن قبول العيب أو رفضه.
المعايرة الآلية لمحول الطاقة نقطة الصفر والزوايا والحافة الأمامية وسرعة المواد.(V2 وثقبان)
مناسب لصنع واستخدام DAC / TCG و AVG لتقييم الصدى ، يمكن تعديل المنحنى وتعويضه.
بتوصيل U-Disk ، يمكن للوحدة الحصول على ذاكرة غير محدودة.
صنع الفيديو الآلي لعملية الاختبار والتشغيل ؛استخدام upan ، طول الفيديو غير محدود. (خيار)
مسح ضوئي بالألوان B. (اختياري)
يوجد 15 معيارًا للوحدة.
اتصال بلو توث بالجهاز المحمول لإنشاء تقارير الكشف وطباعتها في الموقع (خيار)
AWS D1.1.
ميزة تصحيح السطح المنحني.
وظيفة قياس ارتفاع الكراك.
بوابة المكبرة: انتشار نطاق البوابة على عرض الشاشة بالكامل.
وظيفة الكسب التلقائي.
الظرف: عرض متزامن لمسح ضوئي مباشر بمعدل تحديث 70 هرتز ومغلف مسح ضوئي
عرض.
عقد الذروة: قارن أشكال موجة الذروة المجمدة بالمسح الضوئي المباشر لتفسير نتائج الاختبار بسهولة.
تجميد المسح الضوئي: يحتفظ تجميد العرض ببيانات شكل الموجة ومسار الصوت.
التنبيه: صفير و LED.
ساعة الوقت الحقيقي.
ملء الصدى.
علامة الالتقاط.
صدى اللون داخل البوابة.

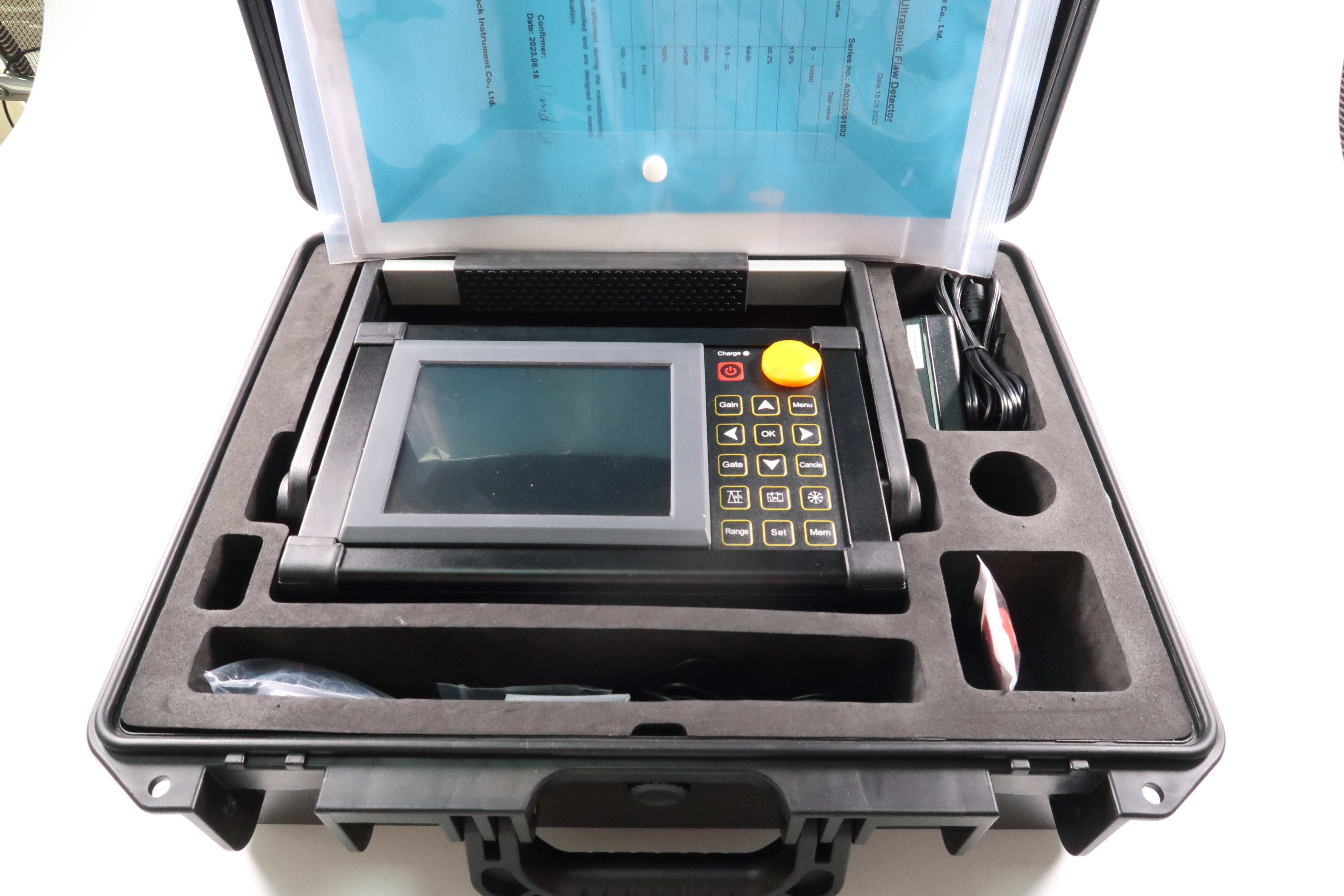

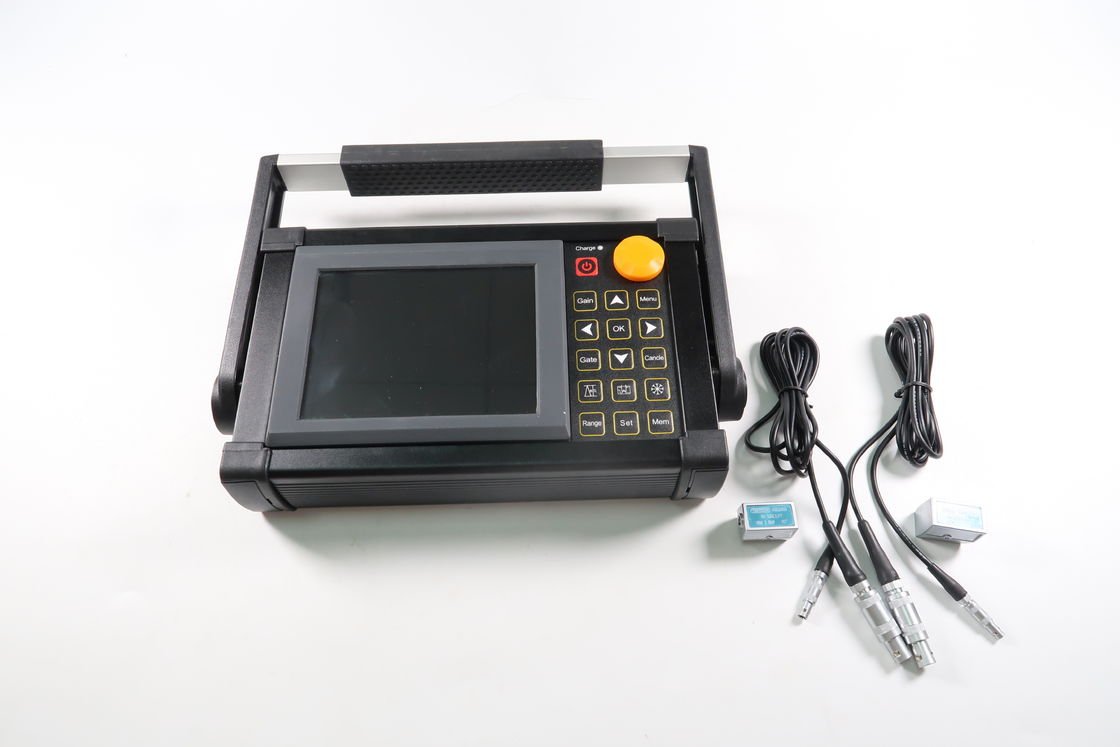

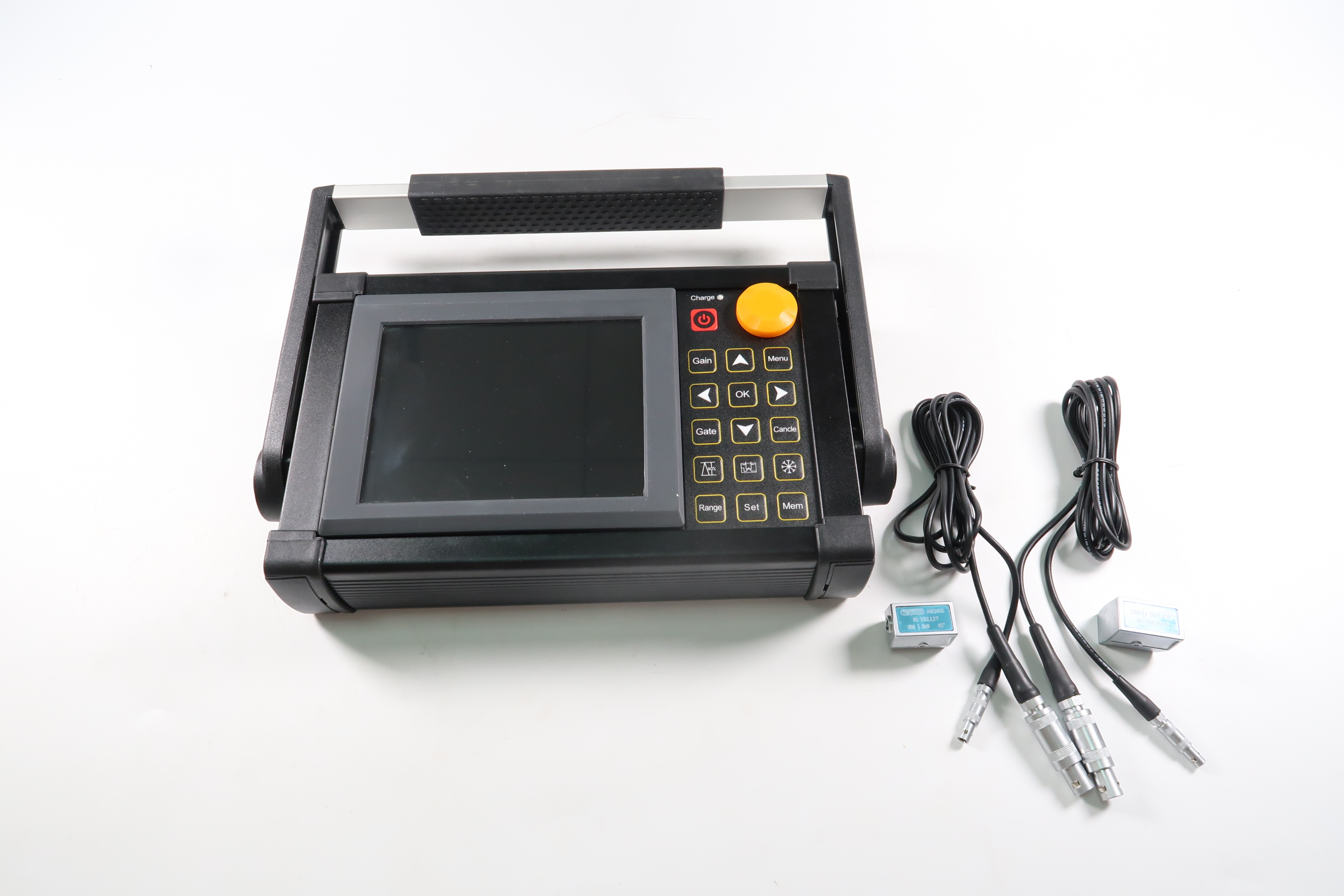

حزمة الأدوات الأساسية
1. كاشف الخلل بالموجات فوق الصوتية المحمولة
2. محول شعاع مستقيم (2.5 ميجا هرتز ، 20)
3. محول شعاع زاوية (4 ميجا هرتز ، 8 ملم × 9 ملم ، 60 درجة)
4. كابل التوصيل البيني لمحول الطاقة (Q9-C9 و C9- C5)
5. حزمة بطارية ليثيوم أيون قابلة لإعادة الشحن ، 8 أمبير / ساعة
6. وحدة امدادات الطاقة / الشاحن
7. دليل التشغيل باللغة الإنجليزية
