نوع العرض:: | 2.4 بوصة OLED ملونة ، 320 × 240 بكسل ، تباين 10000: 1 | نطاق القياس:: | 0.50 مم إلى 508 مم (0.02 بوصة إلى 20.00 بوصة) ، اعتمادًا على المواد والمسبار وحالة السطح |
---|---|---|---|
مبدأ التشغيل:: | صدى النبض مع محولات إلميت المزدوجة | دقة القياس:: | اختيار 0.01 مم ، 0.1 مم (اختيار 0.001 بوصة ، 0.01 بوصة) |
وضع العرض:: | التقاط عادي ، الحد الأدنى / الأقصى ، DIFF / RR٪ ، A-Scan ، B-Scan | تصحيح الوضع:: | RF + ، RF- ، HALF + ، HALF- ، FULL |
تصحيح المسار الخامس:: | أوتوماتيكي | معدل التحديث:: | اختيار 4 هرتز ، 8 هرتز ، 16 هرتز |
نطاق سرعة المواد:: | 500 إلى 9999 م / ث (0.0197 إلى 0.3939 بوصة / ميكرو ثانية) | تسليط الضوء:: | اختبار سمك مقياس بالموجات فوق الصوتية، طلاء قياس سمك بالموجات فوق الصوتية |
تسليط الضوء: | tm281 مقياس سمك بالموجات فوق الصوتية,مقياس قياس سمك بالموجات فوق الصوتية oled,مقياس سمك بالموجات فوق الصوتية الرقمية oled |

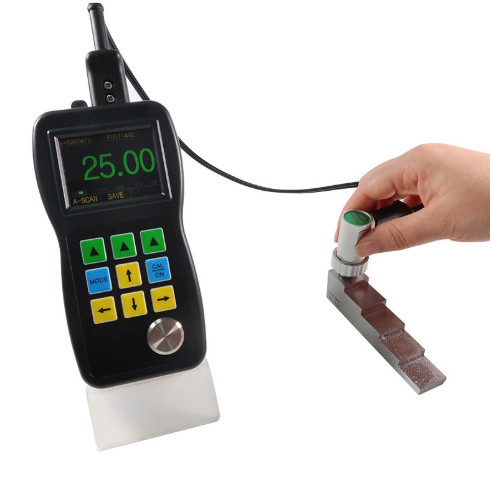

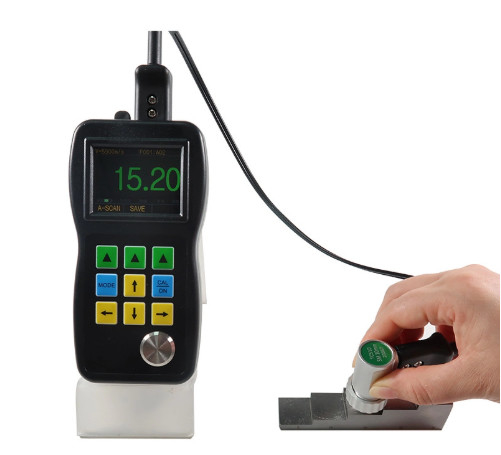

مقياس سمك بالموجات فوق الصوتية A&B مسح لتحقيق سمك المطاط سلسلة TM281
وصف المنتج

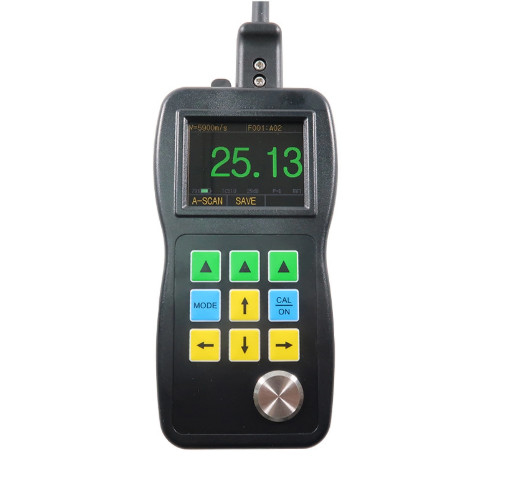

TM281 سلسلة شاشة ملونة مع A / B فحص مقياس سمك بالموجات فوق الصوتية المهنية في
حل العديد من القياسات الصعبة للسمك
الخصائص:
2أجهزة OLED ملونة، 320 × 240 بكسل، تباين العرض 10.000:1
الفحص باللون الحي
- نعم
يمكن للمستخدمين أن يروا بشكل مباشر شكل الموجة الملونة للصوت بالموجات فوق الصوتية (أو A-scan) على الشاشة،والذي هو مهم جدا في المناسبات التي نحتاج إلى التحقق من صحة نتائج الاختبارالعديد من الحالات ستؤدي إلى نتائج اختبار خاطئة أو حتى عدم قراءة. يمكننا العثور على الأسباب بسهولة من خلال الفحص.ثم سنحصل على القراءات الصحيحة.
الفحص اللون B الحي
TM281 سلسلة مقياس السماكة لديه وظيفة وقت قاعدة B - مسح تحرك المسبار على طول سطح قطعة العمل، ثم الملف الشخصي قطع عرض قطعة العمل،تستخدم لمراقبة محيط الجزء السفلي من قطعة العمليمكن أن يتم التقاط قيمة الحد الأدنى من صورة B-scan تلقائيًا، وتشير إلى موقع الحد الأدنى بواسطة مثلث أحمر.يمكنك أن ترى أي قيمة سمك نقطة من B-مسح الصورة عن طريق تحريك المؤشر.
من خلال وظيفة الطلاء لم يعد هناك حاجة إلى إضاعة الوقت لإزالة الطلاء
الآن TM281D و TM281DL لديها أيضا هذه الوظيفة المشهورة على نطاق واسع. يتم تحقيقها عن طريق قياس سطح السفلي المتواصلين للتربة. هذا الوضع له مزايا أخرى:
وظيفة أكثر عملية
الفرق/معدل الحد:وضع الفرق يعرض الفرق بين القيمة الفعلية والقيمة الطبيعية. معدل التخفيض يحسب ويظهر نسبة انخفاض السماكة عندما تصبح المادة رقيقة.تطبيق نموذجي هو قياس المواد المعدنية التي هي بسبب الانحناء ويصبح رقيق.
يعرض المعلومات:LOS، min، max، قراءة كبيرة مع عرض min في نفس الوقت، السرعة، الصفر، المعايرة، الوحدات، التجميد، فك التجميد، % عمر البطارية المتبقية، مكاسب - منخفضة، std، عالية، صدى إلى رمز الصدى
الحد الأقصى / الدقيقةفي هذا الوضع، سيتم عرض السماكة الحالية، الحد الأدنى للسماكة والسماكة القصوى على الشاشة في نفس الوقت.
وضع الإنذار:تغيير ديناميكي لون قراءات السماكة عند التنبيه
معدل التحديث:يمكن اختيار 4 هرتز و 8 هرتز و 16 هرتز. 4 هرتز للتطبيق العادي، عندما تحتاج إلى مسح سريع، مثل قياس درجة الحرارة العالية، يمكنك اختيار تردد تحديث أعلى.
العديد من اللغات المتاحة:الصينية، الإنجليزية، الإسبانية، الألمانية.
إيكو إلى إيكويقيس سمك المعدن فقط (تجاهل الطلاء والطلاء)
سجل البيانات:مسجل بيانات سمك 99999 مع نقطة تحديد في ملفات خطية أو شبكة (400 ملف)
الناتج:وصلة USB 2.0 كامل السرعة. برنامج تقرير DataView
الحرارة:معدل التشغيل: -10 درجة مئوية إلى 50 درجة مئوية
- نعمالمسبار القياسي TM510
المسبار هو قلب الجهاز، TMTeck لديها العالم مع غلاف معدني متكامل للصب الصمامي، تصميم عملي للمسبار والكابل منفصلة، بغض النظر عن التكاليف لخلق جودة عالية.

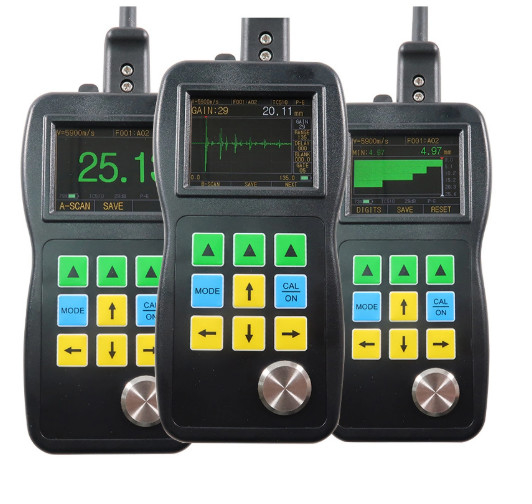

الفرق بين مقياس سمك الموجات فوق الصوتية من سلسلة TM281
TM281 | TM281D | |
العرض الملون | √ | √ |
الفحص الحي | √ | √ |
فحص B على أساس الزمن | √ | √ |
السيطرة على الوصول والبوابة | √ | √ |
البساطة | √ | √ |
الطلاء والطلاء | × | √ |
سجل البيانات | × | × |
برنامج DataView | × | × |
مواصفات مقياس سمك الموجات فوق الصوتية TM281DL
نوع العرض | 2أجهزة OLED ملونة ذات طول 4'، 320×240 بكسل، تباين العرض 10،000:1 |
مبدأ العمل | صدى النبض مع محولات عنصرين |
نطاق القياس | 0.50mm إلى 508mm ((0.02' إلى 20.00') ، اعتماداً على المواد والمسبار وحالة السطح؛ وضع E-E: 50mm تحت الحالة |
قياس الدقة | خيار 0.01mm، 0.1mm ((خيار 0.001'، 0.01'') |
الوحدات | بوصة أو مليمتر |
وضع تصحيح | RF +، RF-، HALF +، HALF-، كامل |
وضع العرض | الطبيعي، الحد الأدنى/الحد الأقصى للفحص، DIFF/RR٪، A-Scan، B-Scan |
تصحيح مسار V | أوتوماتيكي |
معدل التحديث | يمكن اختيار 4Hz، 8Hz، 16Hz |
نطاق سرعة المادة | 500 إلى 9999m/s ((0.0197 إلى 0.3939 in/μs) |
اللغات | الإنجليزية، الفرنسية، الألمانية، الإسبانية، الصينية |
إعدادات الإنذار | الحد الأدنى والحد الأقصى من الإنذارات. نطاق من 0.25mm إلى 508mm (0.010' إلى 20.00'). التغيير الديناميكي لشكل الموجة في لون الإنذار |
متطلبات الطاقة | بطاريات 2 AA |
وقت التشغيل | حوالي 40 ساعة |
إيقاف تشغيل الجهاز | قابلة للاختيار دائمًا ON أو AUTO OFF بعد 5 ، 10 ، 20 دقيقة من عدم النشاط |
درجة حرارة العمل | -10°Cإلى +50°C(+10°F إلى +12°F) |
الحجم | 158mm × 76mm × 37mm (H × W × D) |
الوزن | 225 غرام بما في ذلك البطاريات |
التسليم القياسي TM281DL
الاسم | كمية |
الجسم الرئيسي | 1 |
المسبار | 1 |
بطارية | 1 |
النباتات المشتركة | 1 |
حقيبة حمل | 1 |
دليل التشغيل | 1 |
كابل USB | 1 |
البرمجيات | 1 |
TM281 مواصفات المسبار/المحول | ||||||
القائد | النموذج | النوع | التكرار | قطر الاتصال |
القياس النطاق |
نطاق الحرارة |
|
PT-08 | معيار TM281 | 5 ميه هرتز | 11ملم | 0.8 إلى 100.0 ملم | -10 إلى 70°C |
|
TC510B | TM281D/DLالقاعدةد | 5 ميه هرتز | 13.5ملم | 1.2 إلى 200.0 ملم | -10 إلى 70°C |
|
TC550 | أنبوب صغير | 5 ميه هرتز | 5 ملم | 0.8-60 ملم | -10 إلى 70°C |
|
ZT-12-2 | الممثلينإيروn | 2 ميغا هرتز | 17ملم | 4.0 إلى 508 ملم | -10 إلى 70°C |
|
PT-06 | أنبوب صغير | 7.5 ميغا هرتز | 8 ملم | 0.8 إلى 30 ملم | -10 إلى 70°C |
|
PT-04 | بُصمة | 10 ميغاهرتز | 6 ملم | 0.7 إلى 12ملم | -10 إلى 70°C |
|
GT-12-2 | عاليةدرجة الحرارةe | 5 ميه هرتز | 15ملم | 4 إلى 80 ملم | -20 إلى 300°C |
