TM281DL مقياس سمك بالموجات فوق الصوتية A & B Scan من خلال الطلاء والطلاء

المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: TMTeck
إصدار الشهادات: CE
رقم الموديل: TM281DL
الحد الأدنى لكمية: 1pc
الأسعار: Negotiation
تفاصيل التغليف: كرتون 30 * 15 * 24 سم 2.5 كجم
وقت التسليم: يوم 3-5 عمل
شروط الدفع: تي/T، مؤسسة ويسترن يونيون، بأي بال
القدرة على العرض: 100PCS / أسبوعين
معلومات تفصيلية
نوع العرض: 2.4 بوصة لون OLED ، 320 × 240 بكسل ، تباين 10،000: 1 مبدأ التشغيل: نبض صدى مع محولات إيليت ثنائية
نطاق القياس: 0.50 مم إلى 508 مم (0.02 بوصة إلى 20.00 بوصة) ، اعتمادًا على المواد والمسبار وحالة السطح قرار قياس: قابل للتحديد 0.01 مم ، 0.1 مم (قابل للتحديد 0.001 بوصة ، 0.01 بوصة)
الوحدات: بوصة أو مليمتر تصحيح الوضع: RF + ، RF- ، HALF + ، HALF- ، كامل
وضع العرض: عادي ، الحد الأدنى / الأقصى للالتقاط ، DIFF / RR٪ ، A-Scan ، B-Scan تصحيح مسار V: تلقائي
معدل التحديث: اختيار 4 هرتز ، 8 هرتز ، 16 هرتز نطاق سرعة المواد: 500 إلى 9999 م / ث (0.0197 إلى 0.3939 بوصة / ثانية)
تسليط الضوء:

اختبار سمك بالموجات فوق الصوتية

,

طلاء قياس سمك بالموجات فوق الصوتية


منتوج وصف

مقياس سمك بالموجات فوق الصوتية A & B Scan لاختبار سماكة المطاط سلسلة TM281



وصف المنتج

شاشة ملونة سلسلة TM281 مع مقياس سمك بالموجات فوق الصوتية A / B-Scan احترافي في

حل قياس السماكة المختلفة



سمات:

شاشة OLED مقاس 2.4 بوصة ، 320 × 240 بكسل ، تباين الشاشة 10000: 1

لون حيوي مسح ضوئي

TM281DL مقياس سمك بالموجات فوق الصوتية A & B Scan من خلال الطلاء والطلاء 0



يمكن للمستخدمين رؤية الشكل الموجي اللوني للصوت فوق الصوتي (أو المسح الضوئي) على الشاشة ، وهو أمر مهم جدًا للمناسبات التي نحتاجها للتحقق من صحة نتائج الاختبار.ستؤدي العديد من الحالات إلى نتائج اختبار خاطئة أو حتى قراءات.يمكن أن نجد الأسباب بسهولة من خلال A-scan.اضبط المعلمات الثلاثة لـ GAIN و BLACKING و GATE ، ثم نحصل على القراءات الصحيحة.

Live Color B-Scan

TM281DL مقياس سمك بالموجات فوق الصوتية A & B Scan من خلال الطلاء والطلاء 1



يحتوي مقياس سمك سلسلة TM281 على وظيفة المسح الضوئي بقاعدة الوقت.قم بتحريك المسبار على طول سطح قطعة العمل ، ثم ملف التعريف المقطعي لشاشة الشغل ، استخدم لمراقبة المحيط السفلي لقطعة العمل. يمكن التقاط الحد الأدنى تلقائيًا لصورة المسح الضوئي B ، والإشارة إلى موقع الحد الأدنى بمثلث أحمر.يمكنك أن ترى أي قيمة نقطة لسمك صورة B-scan عن طريق تحريك المؤشر.

من خلال وظيفة الطلاء لم تعد هناك حاجة لإضاعة الوقت في إزالة الطلاء

الآن لدى TM281D و TM281DL أيضًا هذه الوظيفة المشهود لها على نطاق واسع.يتم تحقيقه عن طريق قياس السطحين السفليين المتصلين للركيزة.يتمتع هذا الوضع أيضًا بمزيد من المزايا:

  1. المعايرة الصفرية المعفاة
  2. ثبات عالي ، لا تتأثر قيمة القياس بضغط المسبار وسماكة طبقة الاقتران والغبار السطحي لقطعة الشغل.
  3. الانجراف الصفري



وظيفة أكثر عملية

الفرق / معدل التخفيض:يعرض وضع الفرق الفرق بين القيمة الفعلية والقيمة العادية.يحسب معدل التخفيض ويظهر النسبة المئوية لتخفيض السماكة عندما تصبح المادة رقيقة.التطبيق النموذجي هو قياس المادة المعدنية الناتجة عن الانحناء وتصبح رقيقة.

يعرض المعلومات: LOS ، min ، max ، قراءة كبيرة أثناء عرض min في نفس الوقت ، السرعة ، صفر ، المعايرة ، الوحدات ، التجميد ، إلغاء التجميد ، النسبة المئوية للعمر المتبقي للبطارية ، الكسب - منخفض ، قياسي ، مرتفع ، صدى إلى رمز صدى

ماكس دقيقة.يأسر:في هذا الوضع ، سيتم عرض السماكة الحالية والحد الأدنى للسمك والحد الأقصى للسمك على الشاشة في نفس الوقت.

وضع التنبيه: تغيير لون قراءات السماكة ديناميكيًا عند التنبيه.

معدل التحديث: اختيار 4 هرتز و 8 هرتز و 16 هرتز.4 هرتز للتطبيق العادي ، عندما تحتاج إلى مسح سريع ، مثل قياس درجة الحرارة المرتفعة ، يمكنك اختيار تردد تحديث أعلى.

متعدد اللغات المتاحة: الصينية ، الإنجليزية ، الإسبانية ، الألمانية.

صدى لصدى: يقيس سمك المعدن فقط (تجاهل الطلاء والطلاء)

مسجل البيانات: مسجل بيانات بسمك 99999 مع نقطة معرف في ملفات خطية أو شبكية (400 ملف)

انتاج:موصل USB 2.0 عالي السرعة.برنامج تقرير DataView

مقاس: 156 ملم) (طول) 76 ملم) (عرض) × 1.25 بوصة (38 ملم) (ارتفاع)

وزن: 285 جرام

درجة حرارة: Gage التشغيل: -10 درجة مئوية إلى 50 درجة مئوية

مسبار TM510 القياسي

المسبار هو قلب الأداة ، TMTeck لديها تكنولوجيا إنتاج المسبار الرائدة في العالم.يستخدم مسبار TM510 شريحة سيراميك كهرضغطية عالية الأداء ، مع غلاف معدني مدمج للقالب ، وتصميم عملي للمسبار وكابل منفصل ، بغض النظر عن التكاليف لإنشاء جودة عالية.



الفرق بين مقياس سمك الموجات فوق الصوتية سلسلة TM281

  TM281 TM281D
شاشة ملونة
لايف سكان
B- المسح الضوئي على أساس الوقت
السيطرة على الكسب والبوابة
تقطيع
من خلال الطلاء والطلاء ×
مسجل البيانات × ×
برنامج DataView × ×


مواصفات مقياس السمك بالموجات فوق الصوتية TM281DL

نوع العرض شاشة OLED مقاس 2.4 بوصة ، 320 × 240 بكسل ، تباين الشاشة 10،000: 1
مبدأ التشغيل صدى النبض مع محولات إلميت المزدوجة
نطاق القياس 0.50 مم إلى 508 مم (من 0.02 إلى 20.00 بوصة) ، اعتمادًا على المواد والمسبار وحالة السطح ؛ وضع EE: 3-50 مم تحت الشرط
قياس القرار اختيار 0.01 مم ، 0.1 مم (اختيار 0.001 بوصة ، 0.01 بوصة)
الوحدات بوصة أو مليمتر
تصحيح الوضع RF + ، RF- ، HALF + ، HALF- ، FULL
وضع العرض التقاط عادي ، الحد الأدنى / الأقصى ، DIFF / RR٪ ، A-Scan ، B-Scan
تصحيح المسار الخامس تلقائي
معدل التحديث اختيار 4 هرتز ، 8 هرتز ، 16 هرتز
نطاق سرعة المواد 500 إلى 9999 م / ث (0.0197 إلى 0.3939 بوصة / ميكرو ثانية)
اللغات الإنجليزية والفرنسية والألمانية والإسبانية والصينية
إعدادات التنبيه الحد الأدنى والحد الأقصى من الإنذارات.نطاق من 0.25 ملم إلى 508 ملم (من 0.010 بوصة إلى 20.00 بوصة).تغيير لون شكل الموجة الديناميكي عند التنبيه
متطلبات الطاقة بطاريتان مقاس AA
وقت التشغيل حوالي 40 ساعة
اغلاق الصك يمكن تحديده دائمًا أو إيقاف تشغيله تلقائيًا بعد 5 ، 10 ، 20 دقيقة من عدم النشاط
درجة حرارة التشغيل -10 إلى +50(+ 10 درجة فهرنهايت إلى + 12 درجة فهرنهايت)
مقاس 158 مم × 76 مم × 37 مم (ارتفاع × عرض × عمق)
وزن 285 جرام شامل البطاريات

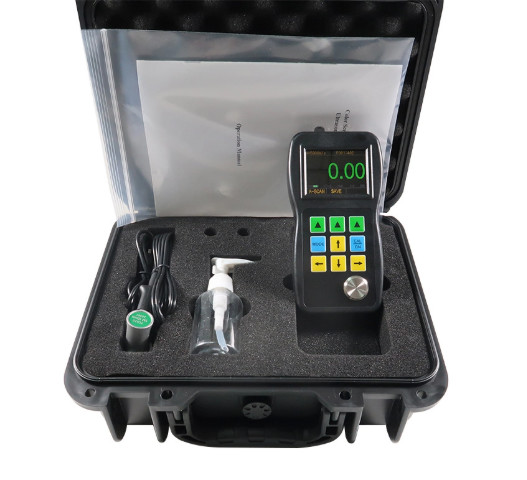

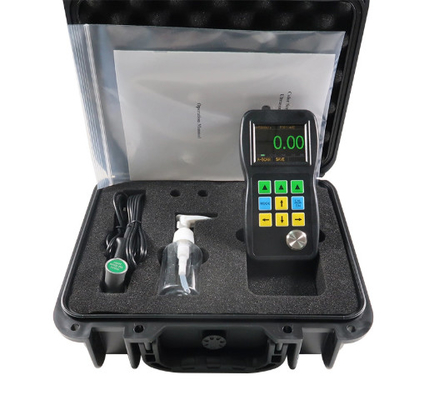

التسليم القياسي TM281DL

اسم كمية
الجسم الرئيسي 1
مسبار 1
بطارية 1
اقتران 1
حقيبة الحمل 1
دليل التشغيل 1
كابل USB 1
برمجة 1





TM281 مواصفات المسبار / محول الطاقة
صورة نموذج اكتب تكرار قطر الاتصال

قياس

نطاق

نطاق درجة حرارة
TM281DL مقياس سمك بالموجات فوق الصوتية A & B Scan من خلال الطلاء والطلاء 2



PT-08 معيار TM281 5 ميجا هرتز 11 ملم 0.8 إلى 100.0 ملم -10 إلى 70
TM281DL مقياس سمك بالموجات فوق الصوتية A & B Scan من خلال الطلاء والطلاء 3



TC510B TM281D / DL قياسيد 5 ميجا هرتز 13.5 ملم 1.2 إلى 200.0 ملم -10 إلى 70
TM281DL مقياس سمك بالموجات فوق الصوتية A & B Scan من خلال الطلاء والطلاء 4



TC550 أنبوب صغير 5 ميجا هرتز 5 ملم 0.8-60 ملم -10 إلى 70
TM281DL مقياس سمك بالموجات فوق الصوتية A & B Scan من خلال الطلاء والطلاء 5



ZT-12-2 يقذف iroن 2 ميجا هرتز 17 ملم 4.0 إلى 508 ملم -10 إلى 70
TM281DL مقياس سمك بالموجات فوق الصوتية A & B Scan من خلال الطلاء والطلاء 6



PT-06 سمولتوبي 7.5 ميجا هرتز 8 ملم 0.8 إلى 30 ملم -10 إلى 70
TM281DL مقياس سمك بالموجات فوق الصوتية A & B Scan من خلال الطلاء والطلاء 7



PT-04 طرف الإصبع 10 ميجا هرتز 6 ملم 0.7 إلى 12 ملم -10 إلى 70
TM281DL مقياس سمك بالموجات فوق الصوتية A & B Scan من خلال الطلاء والطلاء 8



GT-12-2 متوسط- درجة الحرارةه 5 ميجا هرتز 15 ملم 4 إلى 80 ملم -20 إلى 300




TM281DL مقياس سمك بالموجات فوق الصوتية A & B Scan من خلال الطلاء والطلاء 9

TM281DL مقياس سمك بالموجات فوق الصوتية A & B Scan من خلال الطلاء والطلاء 10
