مقياس سمك الطلاء بالموجات فوق الصوتية A مسح ضوئي الطلاء 0.50mm إلى 508mm قياس

المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: TMTeck
إصدار الشهادات: CE
رقم الموديل: TM281D
الحد الأدنى لكمية: 1pc
الأسعار: Negotiation
تفاصيل التغليف: كرتون 30 * 15 * 24 سم 2.5 كجم
وقت التسليم: يوم 3-5 عمل
شروط الدفع: تي/T، مؤسسة ويسترن يونيون، بأي بال
القدرة على العرض: 100PCS / أسبوعين
معلومات تفصيلية
نوع العرض: 2.4 بوصة لون OLED ، 320 × 240 بكسل ، تباين 10،000: 1 مبدأ التشغيل: نبض صدى مع محولات إيليت ثنائية
نطاق القياس: 0.50 مم إلى 508 مم (0.02 بوصة إلى 20.00 بوصة) ، اعتمادًا على المواد والمسبار وحالة السطح قرار قياس: قابل للتحديد 0.01 مم ، 0.1 مم (قابل للتحديد 0.001 بوصة ، 0.01 بوصة)
الوحدات: بوصة أو مليمتر تصحيح الوضع: RF + ، RF- ، HALF + ، HALF- ، كامل
وضع العرض: عادي ، الحد الأدنى / الأقصى للالتقاط ، DIFF / RR٪ ، A-Scan ، B-Scan تصحيح مسار V: تلقائي
معدل التحديث: اختيار 4 هرتز ، 8 هرتز ، 16 هرتز نطاق سرعة المواد: 500 إلى 9999 م / ث (0.0197 إلى 0.3939 بوصة / ثانية)
تسليط الضوء:

قياس سمك المعدن بالموجات فوق الصوتية

,

جهاز قياس سمك الموجات فوق الصوتية


منتوج وصف

TM281D قياس سمك بالموجات فوق الصوتية A & B المسح الضوئي من خلال قياس سمك الطلاء والطلاء

وصف المنتج:

TM281 شاشة ملونة سلسلة مع A / B-Scan مقياس سمك بالموجات فوق الصوتية المهنية في حل مختلف قياس سمك صعب

الميزات:


شاشة OLED مقاس 2.4 بوصة بدقة 320 × 240 بكسل وتباين 10،000: 1


المسح الضوئي بالألوان الحية

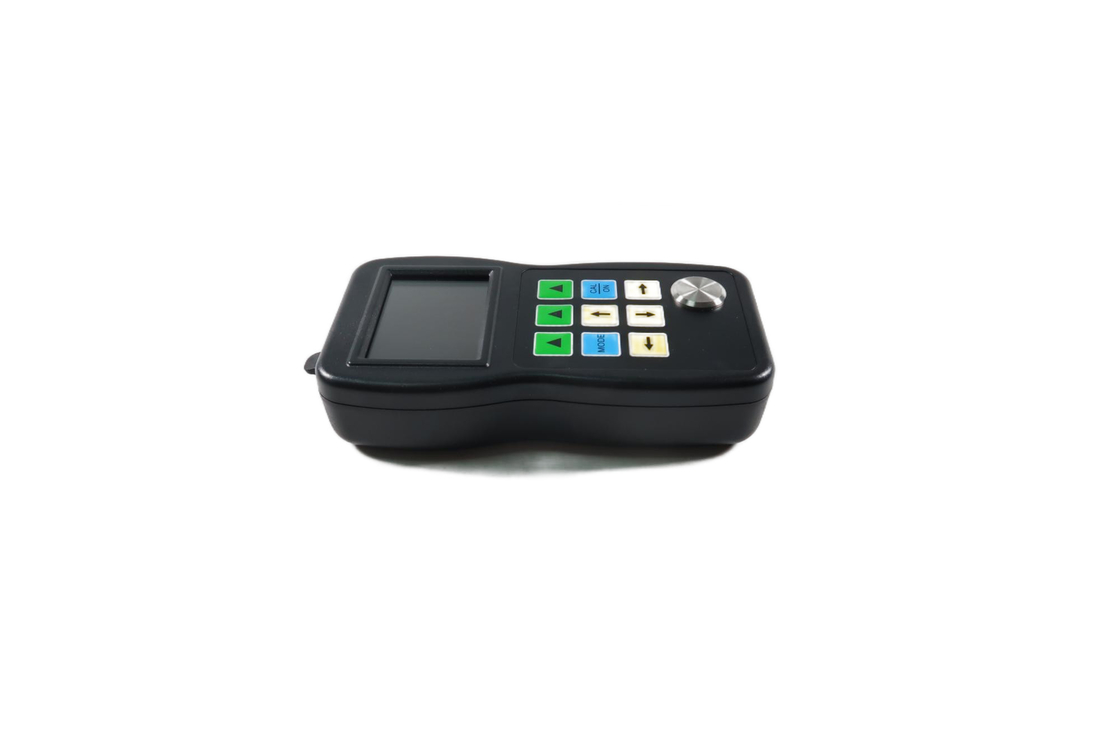

مقياس سمك الطلاء بالموجات فوق الصوتية A مسح ضوئي الطلاء 0.50mm إلى 508mm قياس 0


Users could directly see the color waveform of the ultrasonic sound (or A-scan) on the screen, which is quite important for the occasions that we need to check the correctness of the testing results. يمكن للمستخدمين أن يروا بشكل مباشر الشكل الموجي للون الموجات فوق الصوتية (أو A-scan) على الشاشة ، وهو أمر مهم للغاية للمناسبات التي نحتاجها للتحقق من صحة نتائج الاختبار. Many cases will cause wrong testing results or even noreadings. العديد من الحالات سوف تتسبب في نتائج اختبار خاطئة أو حتى نوادر. We could find the causes easily through the A-scan. يمكن أن نجد الأسباب بسهولة من خلال A-scan. Adjust the three parameters of GAIN, BLACKING, GATE, and then we will get the right readings. اضبط المعلمات الثلاثة GAIN ، BLACKING ، GATE ، ثم سنحصل على القراءات الصحيحة.
المسح الضوئي بالألوان الحية B-Scan

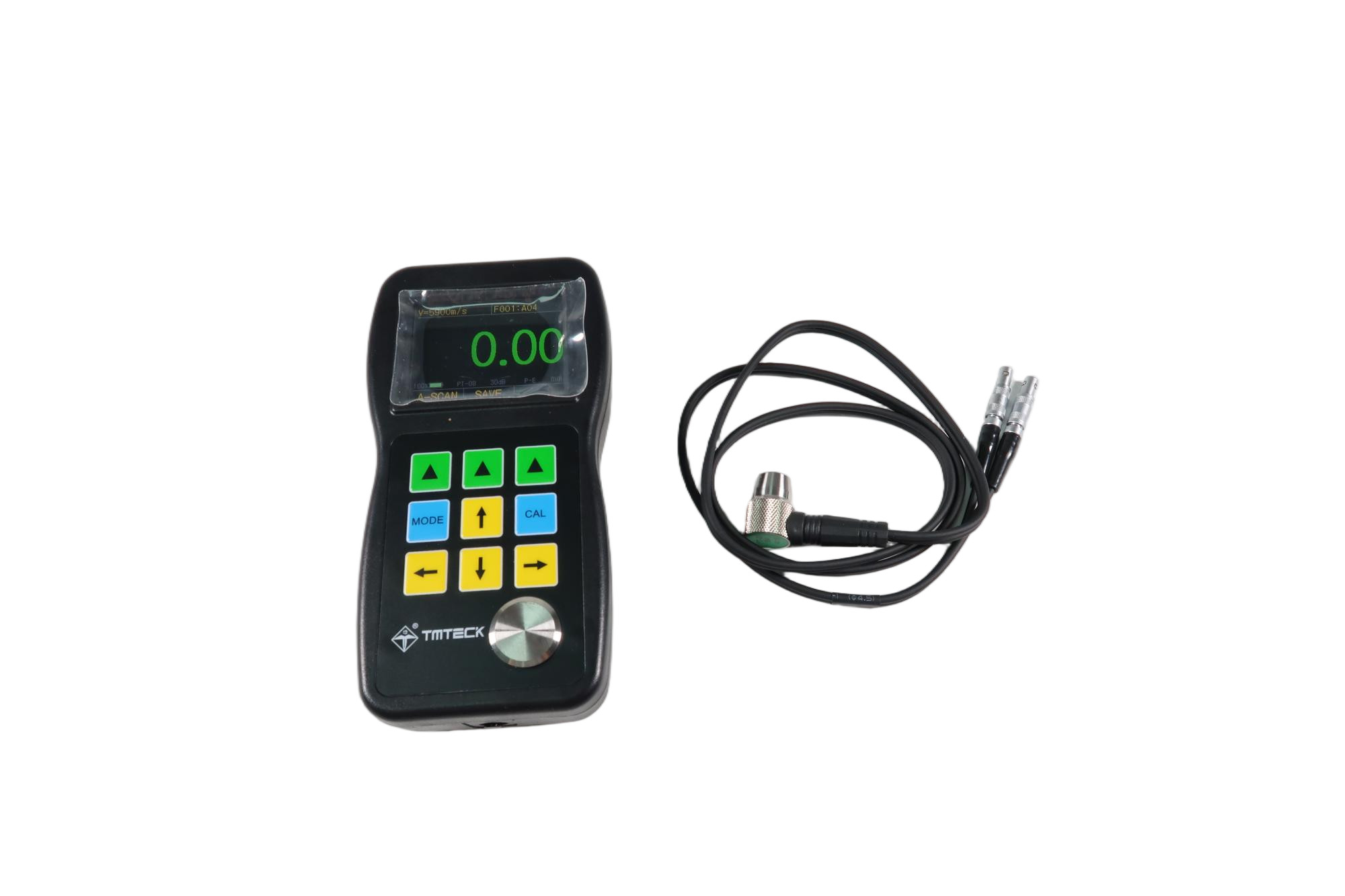

مقياس سمك الطلاء بالموجات فوق الصوتية A مسح ضوئي الطلاء 0.50mm إلى 508mm قياس 1


TM281 series thickness gauge has time base B-scan function. مقياس سمك TM281 سلسلة لديه وظيفة الوقت B- المسح الضوئي. Move the probe along the workpiece surface, then the cross -sectional profile of the workpiece display, use for observe the underside contour of the workpiece.It could be automatically capture a minimum value of the B-scan image, and indicate the position of the minimum by a red triangle. حرِّك المسبار على طول سطح الشغل ، ثم استخدم المقطع العرضي المقطعي لشاشة الشغل ، واستخدم لمراقبة الكفاف السفلي لقطعة الشغل ، حيث يمكن التقاط الحد الأدنى لقيمة الصورة B-scan تلقائيًا ، والإشارة إلى موضع الحد الأدنى بمثلث أحمر. You can see any point thickness value of the B-scan image by moving the pointer. يمكنك رؤية أي قيمة لسمك النقطة للصورة B-scan عن طريق تحريك المؤشر.





من خلال وظيفة الطلاء لم تعد بحاجة إلى إضاعة الوقت لإزالة الطلاء

Now TM281D and TM281DL also have this widely acclaimed function. الآن TM281D و TM281DL لديهم أيضًا هذه الوظيفة المشهود لها على نطاق واسع. It's realized by measuring the two continuous bottom surface of the substrate. يتم تحقيق ذلك من خلال قياس السطح السفلي المستمر للركيزة. This mode also has more advantages: يتمتع هذا الوضع أيضًا بمزايا أكثر:

  1. استثناء المعايرة الصفرية
  2. استقرار عالي ، لا تتأثر قيمة القياس بضغط المسبار ، وسمك طبقة الاقتران والغبار السطحي لقطعة العمل.
  3. صفر الانجراف

وظيفة أكثر عملية :


معدل الفرق / التخفيض: Difference mode displays the difference between the actual value and the normal value. يعرض وضع الفرق الفرق بين القيمة الفعلية والقيمة العادية. Reduction rate calculates and shows the percentage of the thickness reduction when the material becomes thin. يحسب معدل التخفيض ويظهر النسبة المئوية لتقليل السماكة عندما تصبح المادة رقيقة. Typical application is to measure the metal material which is due to bending and becomes thin. التطبيق النموذجي هو قياس المواد المعدنية التي تنجم عن الانحناء وتصبح رقيقة.

Max./Min. ماكس دقيقة. Capture: إلتقاط: في هذا الوضع ، سيتم عرض السماكة الحالية والحد الأدنى للسمك والحد الأقصى للسمك على الشاشة في نفس الوقت.

وضع التنبيه: ديناميكي تغيير لون قراءات سمك عندما ينذر بالخطر.

معدل التحديث: Selectable 4Hz, 8hz and 16Hz. اختيار 4 هرتز و 8 هرتز و 16 هرتز. 4Hz for ordinary application, when you need a quick scan, such as high temperature measurement, you can choose higher update frequency. 4 هرتز للتطبيق العادي ، عندما تحتاج إلى مسح سريع ، مثل قياس درجة الحرارة العالية ، يمكنك اختيار تردد تحديث أعلى.

اللغات المتعددة المتاحة: الصينية والانكليزية واليابانية والفرنسية والألمانية.

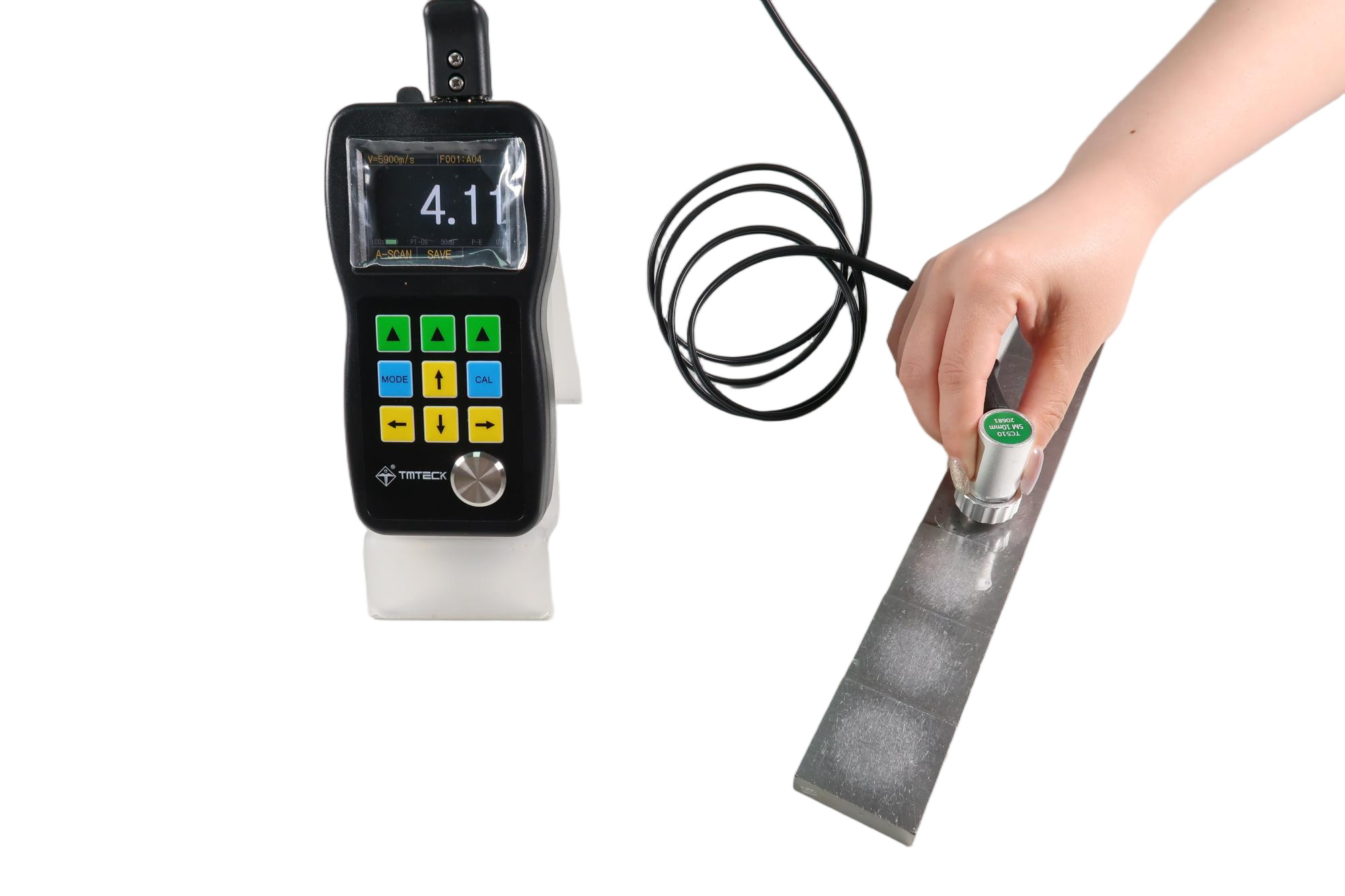

مقياس سمك الطلاء بالموجات فوق الصوتية A مسح ضوئي الطلاء 0.50mm إلى 508mm قياس 2
 معيار TC510 مسبار:


The probe is the heart of the instrument,TMTeck has the world's leading probe production technology. المسبار هو قلب الأداة ، TMTeck لديها تكنولوجيا إنتاج المسبار الرائدة في العالم. TC510 probe uses the high performance piezoelectric ceramic chip, with integrated metal die-casting shell, practical design of probe and cable separated, regardless of costs to create high quality . يستخدم مسبار TC510 رقاقة السيراميك الكهروإجهادية عالية الأداء ، مع غلاف معدني مصبوب لقوالب الصب ، وتصميم عملي للمسبار والكابل مفصولين ، بغض النظر عن تكاليف إنشاء جودة عالية.

الفرق بين مقياس سمك الموجات فوق الصوتية من سلسلة TM281

 TM281TM281DTM281DL
شاشة ملونة
Live A-Scan
مسح ضوئي مستند إلى الوقت
السيطرة على الكسب والبوابة
تقطيع
الطلاء والطلاء×
مسجل البيانات××
برنامج DataView××


مواصفات جهاز قياس السماكة بالموجات فوق الصوتية TM281DL

نوع العرض2.4 بوصة لون OLED ، 320 × 240 بكسل ، تباين 10،000: 1
مبدأ التشغيلنبض صدى مع محولات إيليت ثنائية
نطاق القياس0.50 مم إلى 508 مم (0.02 بوصة إلى 20.00 بوصة) ، اعتمادًا على المواد والمسبار وحالة السطح
قرار قياسقابل للتحديد 0.01 مم ، 0.1 مم (قابل للتحديد 0.001 بوصة ، 0.01 بوصة)
الوحداتبوصة أو مليمتر
تصحيح الوضعRF + ، RF- ، HALF + ، HALF- ، كامل
وضع العرضعادي ، الحد الأدنى / الأقصى للالتقاط ، DIFF / RR٪ ، A-Scan ، B-Scan
تصحيح مسار Vتلقائي
معدل التحديثاختيار 4 هرتز ، 8 هرتز ، 16 هرتز
نطاق سرعة المواد500 إلى 9999 م / ث (0.0197 إلى 0.3939 بوصة / ثانية)
اللغاتالإنجليزية ، الفرنسية ، الألمانية ، اليابانية ، الصينية
إعدادات التنبيهMinimum and Maximum alarms. الحد الأدنى والحد الأقصى من الإنذارات. Range of 0.25mm to 508mm (0.010'' to 20.00''). نطاق من 0.25 مم إلى 508 مم (0.010 بوصة إلى 20.00 بوصة). Dynamic waveform color change on alarm دينامية تغير لون شكل الموجة على التنبيه
متطلبات الطاقةعدد 2 بطارية مقاس AA
وقت التشغيلحوالي 40 ساعة
اغلاق الصكإمكانية التحديد أو إيقاف التشغيل دائمًا بعد 5 أو 10 أو 20 دقيقة من عدم النشاط
درجة حرارة التشغيل-10 ℃ إلى + 50 ℃ (+ 10 درجة فهرنهايت إلى + 12 درجة فهرنهايت)
بحجم156 مم × 75 مم × 38 مم (الارتفاع × العرض × العمق)
وزن270 غرامًا بما في ذلك البطاريات


التسليم القياسية

اسمكمية
الجسم الرئيسي1
مسبار1
البطارية1
مقرنة1
حقيبة الحمل1
دليل التشغيل1
كابل USB1
البرمجيات1



مقياس سمك الطلاء بالموجات فوق الصوتية A مسح ضوئي الطلاء 0.50mm إلى 508mm قياس 3

مقياس سمك الطلاء بالموجات فوق الصوتية A مسح ضوئي الطلاء 0.50mm إلى 508mm قياس 4
