| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | TMTECK |
| إصدار الشهادات: | EN12668-1 |
| رقم الموديل: | TFD900 |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | 5-8 عمل يوم |
| شروط الدفع: | T/T |
| القدرة على العرض: | 30PCS / أسبوعين |
| تردد العمل: | نطاق W\N، العرض: 0.5~20 ميجاهرتز؛ ن: 1.5 ~ 3 ميجا هرتز | ضمان: | سنتان |
|---|---|---|---|
| فائض الحساسية: | ≥60 ديسيبل (200Φ2 FBH) | تأخير التحقيق متاح: | 0 ~ 999.9 ميكروثانية |
| وزن: | حوالي 0.9 كجم (مع البطارية والشاحن المدمج) | القدرة على التمييز: | ≥36dB (متزاوج مع محول 5MHzΦ14) |
| خطأ المخفف: | لكل 12 ديسيبل ± 1 ديسيبل | ||
| إبراز: | كاشف عيب الصفيف المرحلي,كاشف الخلل |
||

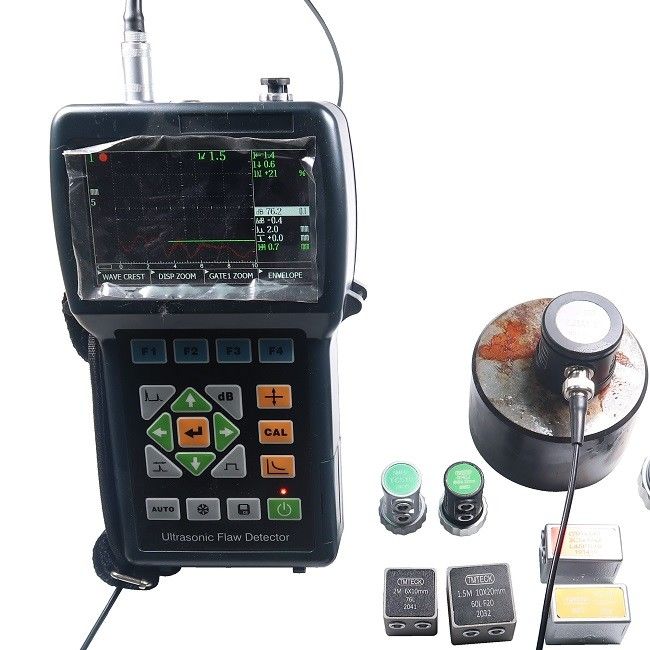

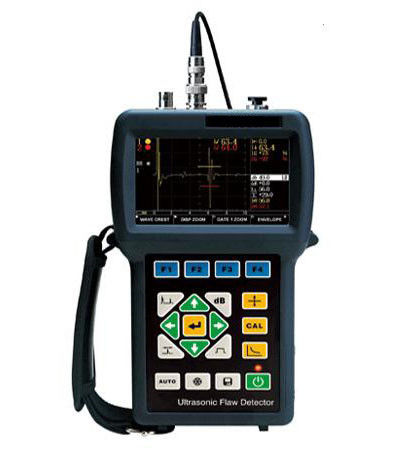

كاشف العيوب بالموجات فوق الصوتية TFD900
TFD900 هو أداة UT سهلة للغاية ذات أداء متميز. متوافق مع EN12668-1:2010,
أبرز ما في TFD900
☆ النظر في السطح المنحني
☆ DGS و DAC المنحنى الوظيفي
☆ وضع تشكيل الموجات الراديوية
☆ التسجيل (ساعة واحدة في المجموع)
☆ تتبع الصدى
☆ تغطية (للمقارنة بين أشكال الموجات)
☆ وحدة تقييم AWS D1.1
☆ وحدة تقييم API 5UE
☆ اختبار مؤشرات الأداء
☆ 1000 إطار من تخزين A-scan
☆ ComApp لمراجعة الكمبيوتر وطباعة التقارير
☆ 0.9kg في الوزن
الخصائص:
·الدوائر ذات التصميم المتقدم وتردد أخذ العينات تصل إلى 640 ميغا هرتز تضمن عرض وتحليل فوري ودقيق لإشارات العيوب حتى عندما تكون ضعيفة.
·أحدث تقنية محرك موجة مربعة
·وزنه 0.9 كيلوغرام فقط، مريح للتشغيل والحمل معه
·TG، شاشة TFT كاملة WVGA
·عمر البطارية أكثر من 8 ساعات يعد بالعمل المتواصل، ومدفع البطارية الذكي المدمج، التبديل التلقائي بين حالة الشحن ووضع التشغيل.
·منفذ USB خارجي لترقية البرمجيات ونقل البيانات والطباعة ، قابل للزرع على الماوس والمفاتيح وأقراص USB.
·متوافق مع EN12668:2000
المواصفات
| خطأ المكثف | لكل 12dB ± 1dB |
| ضوضاء المدخلات المكافئة | <80 × 10-9V/√HZ^ |
| نوع النبض | - موجة مربعة ، التلفزيون: 25 ~ 250 فولت ؛ قابلة للتعديل مع 25 فولت لكل خطوة |
| أنماط العمل | ؛ TR T&R |
| التخفيف | 40080 أوم |
| تواتر العمل | نطاق WN ، W: 0.5 ~ 20MHz ؛ N: 1.5 ~ 3MHz |
| المكاسب | 0.0~110.0 ديسيبل; 0.11.02.06.0 ديسيبل لكل خطوة ، تسريع ذكي عند 0.1 ديسيبل |
| سرعة المادة | 100015000m/s قابلة للتوجيه؛ 30 متكررة الاستخدام Vs اختياري |
| إظهار قابل للوصول | 0.010000mm LW عند سرعة الصلب قابل للتعديل مع الحد الأدنى 0.1mm لكل خطوة |
| التصحيح | إيجابية، سلبية، كاملة، RF (1002)بالإضافة) |
| البوابة والإنذار | بوابات مزدوجة، تشغيل الأجهزة في الوقت الحقيقي؛ |
| البصمة: الذروة | |
| العرض | عرض ألوان TG، TFT 5.6 بوصة WVGA، دقة 800 × 480 |
| نطاق تحول النبض | -7.5~3000μs |
| تأخير المسبار متاح | 0~999.9μs |
| الـ PRF | 25~800 هرتز، التكيف التلقائي |
| خطأ خطية عمودية | ≤ 3% |
| خطأ خطية أفقية | ≤0.2% |
| فائض الحساسية | ≥60dB (200Φ2 FBH) |
| التمييز | ≥36dB (متزاوجة مع محول 5MHzΦ14) |
| النطاق الديناميكي | ≥32dB |
| الرفض | (0 ~ 90) ٪، دون أي تآكل للخطية أو مكاسب |
| NL | < 10% |
| الموانئ | وصلة المسبار BNC |
| USB HOST | |
| إمدادات الطاقة | بطارية لي ذات سعة كبيرة بدون تأثير ذاكرة؛ عمر البطارية: 8 ساعات أو أكثر. |
| شاحن بطارية مدمج (شاحن مستقل اختياري) ، AC: 220V | |
| مقاومة للغبار والماء | IP54 |
| معايير UT | متوافق مع EN12668-1 |
| تلبي JB/T 10061-1999 | |
| درجة الحرارة المحيطة | -30~50 درجة مئوية |
| الرطوبة النسبية | 20% إلى 95% |
| الوزن | حوالي 0.9kg (مع البطارية و الشاحن المدمج) |
البعد | الجزء العلوي: 215mm × 126mm × 53mm |
| الجزء السفلي: 215mm × 104mm × 42mm |
