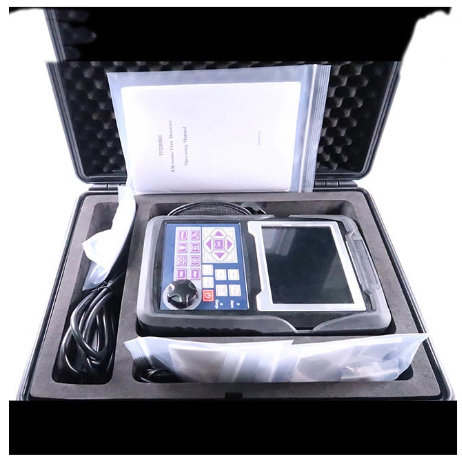

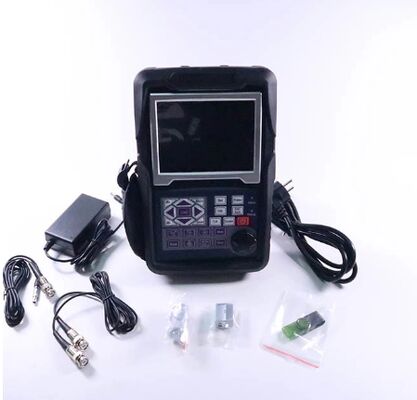

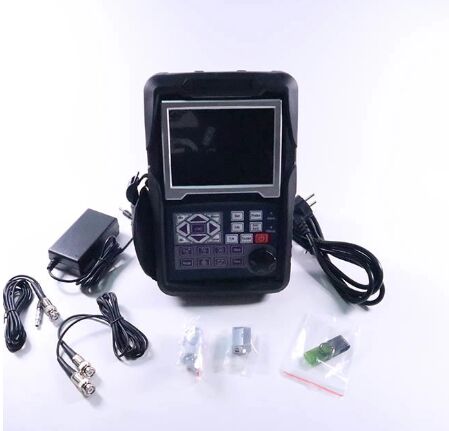

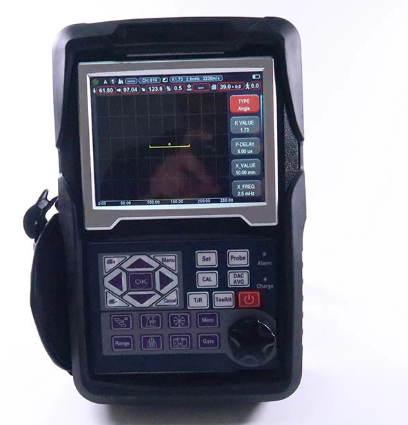

جهاز كشف العيوب بالموجات فوق الصوتية بمعيار IP65، نطاق 0-10000 مم، حوار تفاعلي سهل، TFD806C



المواصفات
النطاق:0-10000 ملم عند سرعة الصلب
سرعة المادة: 100 ∼ 20،000 متر/ثانية
تردد تكرار النبض:10-2000 هرتز
النطاق الديناميكي: ≥38dB
الخطيّة: أفقيّة: +/- 0.2٪، عموديّة: 2.0٪ ((أفقيّة: +/- 0.2٪ FSW عموديّة: 0.25٪ FSH))
قوة الحل:> 40 ديسيبل (5P14)
الحساسية المتبقية:> 68dB
الرفض: 0 إلى 80٪ من ارتفاع الشاشة الكاملة
500 إعداد الاستقلال، أي معايير يمكن إدخالها بحرية، يمكننا العمل في المشهد دون كتلة الاختبار؛
ذاكرة كبيرة من 1000 A الرسم البياني
أنماط الاختبار: الصدى النبضي، العنصر المزدوج والنقل عبر
أنواع المسبار: مستقيم واحد، زاوية واحدة، داول مستقيم، داول أنج، خلال، الزحف، السطح
مراقبين البوابات: بوابتان مستقلتان يمكن التحكم بهما على نطاق مسح كامل
الوحدات: بوصة أو مليمتر
متطلبات الطاقة: محطات التيار المتردد 100-240 فاكس، 50-60 هرتز
تأخير العرض: -20 إلى 3400 ميكروسكيل
تأخير المسبار / التراجع الصفري: 0 إلى 99.99μs
بطارية ليثيوم أيون قابلة لإعادة الشحن الداخلية بقوة 7.2 فولت عند 8000 ميلاواط
15 ساعة من وقت التشغيل الاسمي حسب سطوع الشاشة
4 ساعات وقت شحن نموذجي
H × W × D ((ملم): 250 × 165 × 55 (ملم)
الوزن1.2 كجم
درجة حرارة التشغيل: -10°C إلى 50°C
درجة حرارة التخزين: -30°C إلى 50°C
طاقة النبض: 70V، 100V، 200V، 300V، 400V، 500V قابلة للاختيار
تصحيح: نصف موجة إيجابية، نصف موجة سلبية، موجة كاملة، نظام RF
عرض النطاق الترددي (ممر النطاق الترددي للمضخم): 0.2 إلى 25 ميغاهرتز
مراقبين البوابات: بوابتان مستقلتان يمكن التحكم بهما على نطاق مسح كامل
الحساسية: 120 ديسيبل كحد أقصى في دقة قابلة للاختيار 0.1، 1.0، 2.0، 6.0 ديسيبل
اتصالات المحول: BNC أو LEMO



الوظائف

العرض الآلي لموقع العيب الدقيق ((عمق d، المستوى p، المسافة s، عرض،sz dB،ف).
تحديد حجم العيوب: تحديد حجم العيوب تلقائيًا باستخدام AVG أو DAC / TCG ، وتسريع الإبلاغ عن قبول العيوب أو رفضها.
معايرة تلقائية للمحول نقطة الصفر والزوايا والحافة الأمامية والسرعة المادية (V2 و ثنائي الثقب)
من السهل صنع واستخدام DAC / TCG و AVG لتقييم الصدى ، ويمكن تعديل المنحنى وتعويضه.
من خلال ربط الـ (يو-ديسك) ، يمكن للوحدة الحصول على ذاكرة غير محدودة.
هناك 15 معيار في الوحدة.
اتصال الأسنان الزرقاء إلى الجهاز المحمول لتوليد وطباعة تقارير الكشف في الموقع.
(أو إس دبليو إس دي1)1.
ميزة تصحيح السطح المنحني
وظيفة قياس ارتفاع الشق
بوابة التكبير: انتشار نطاق البوابة على عرض الشاشة بأكملها.
وظيفة مكاسب تلقائية
غلاف: عرض متزامن للفحص الحي A-scan بمعدل تحديث 70 Hz وغلاف A-scan
العرض
احتواء القمم: مقارنة أشكال الموجات المتجمدة للقمم مع المسح الحي للفهم السهل لنتائج الاختبار.
مسح التجميد: يحتوي عرض التجميد على بيانات شكل الموجة ومسار الصوت.
إنذار: بيب و LED.
ساعة الوقت الحقيقي
ملء الصدى.
إلتقطوا الهدف
لون الصدى داخل البوابة







APP
