| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Tmteck |
| إصدار الشهادات: | CE |
| رقم الموديل: | 570 درهم |
| الحد الأدنى لكمية: | 1pc |
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | 1 قطعة / حالة خشبية |
| وقت التسليم: | 10-15 يوما |
| شروط الدفع: | تي/T، مؤسسة ويسترن يونيون، بأي بال |
| القدرة على العرض: | 100pcs شهريا |
| إندينتر: | φ2.5mm、φ5mm المسافة البادئة للكرة | تكبير العدسة: | 15× |
|---|---|---|---|
| مصدر الطاقة والجهد: | تيار متردد 220 فولت ±5%، 50-60 هرتز | السيطرة على تأخير الوقت: | 0-60 ثانية ، قابل للتعديل |
| الأبعاد الكلية (الطول × العرض × الارتفاع): | 551×260×800 ملم | ||
| إبراز: | آلة اختبار صلابة المعادن,آلة اختبار صلابة عالمية |
||

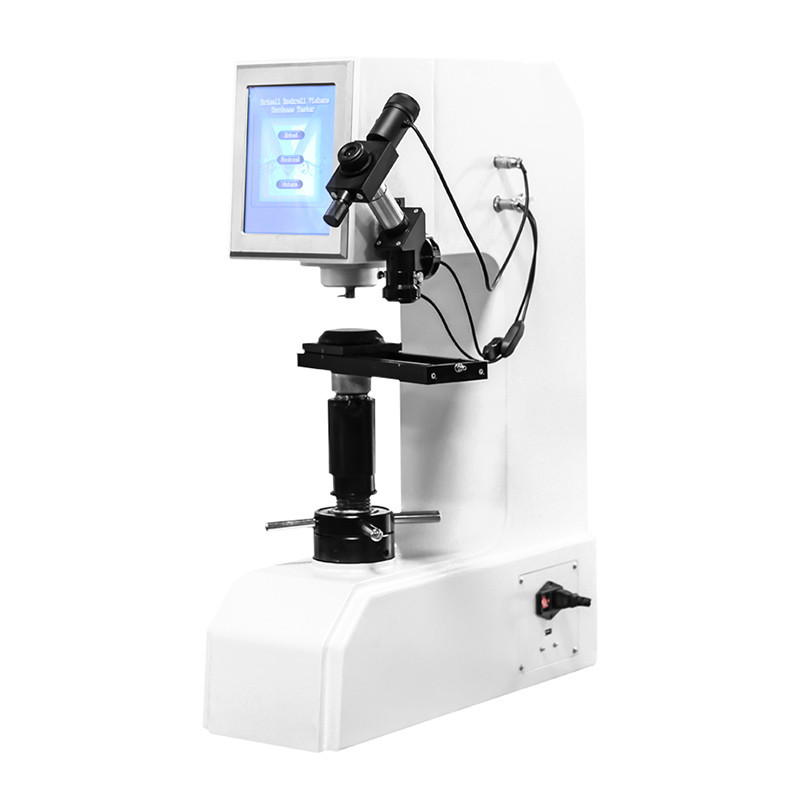

570HAD اختبار صلابة عالمية رقمية
1الصلابة هي واحدة من الخصائص الميكانيكية المهمة للمادة في حين أن اختبار الصلابة هو طريقة مهمة للحكم على نوعية المادة المعدنية أو أجزائها المكونة.صلابة المعدن تتوافق مع خصائصه الميكانيكية، وبالتالي يمكن اختبار خصائصها الميكانيكية مثل القوة والإرهاق والتواء والإنهاك تقريبًا من خلال اختبار صلابة.
2اختبار صلابة متعددة الوظائف الرقمية مع برينيل، روكويل، فيكرز ثلاثة أساليب اختبار، اختبار صلابة متعددة الوظائف من سبعة درجة قوة الاختبار،يمكن أن تلبي احتياجات مجموعة متنوعة من اختبارات القسوة. تحميل قوة الاختبار، والبقاء، وتفريغ اعتمدت آلية التبديل التلقائي، تحويل قوة الاختبار التي تم الحصول عليها عن طريق دوران العجلة اليدوية،التدفق الذي تم قياسه بواسطة مكيف دقة ومستشعر وحسب قيمة الصلابة بواسطة برنامج النظام الداخليلذلك فمن السهل لتشغيل، واجهة سريعة وبديهية، أساسا، لا خطأ التشغيل البشري، مع حساسيتها العالية، والاستقرار، فمن مناسبة للورش والمختبرات.
الوظيفة الرئيسية كما يلي:
2.1 أساليب اختبار برينيل، روكويل، فيكرز الثلاثة
2.2 تحويل مختلف مقاييس القسوة
2.3 اختيار وقت الإقامة
2.4 تعديلات الوقت والتاريخ
مواصفات صلابة روكويل
2.5 إخراج نتائج الاختبار2.6 واجهة RS232 للوظائف الاختيارية، يمكن لهذا النموذج حفظ نتائج الاختبار وتصفح صفحات الاختبار.
المواصفات التقنية
1مصدر الطاقة والجهد: AC220V ± 5٪ ، 50-60 هرتز
2التحكم بالتأخير الزمني: 0-60 ثانية، قابلة للتعديل
3المسافة من مركز العداد إلى جسم الجهاز: 165mm
4الأبعاد الإجمالية (الطول × العرض × الارتفاع): 551 × 260 × 800 مم
5الوزن الصافي للمختبر: 80 كجم (حوالي)
صلابة روكويل
| قوة الاختبار ((N) | قوة الاختبار الأولية | 98.07 ((10kg) | نسبة التسامح ±2.0% | |
| قوة الاختبار الكلية | 588.4 ((60kg) | التسامح ± 1.0٪ | ||
| 980.7 ((100kg) | ||||
| 1471 ((150kg) | ||||
| مدخل | مُدخل مخروط الماس | |||
| ف1.5875ملم كرة مدخل | ||||
| الميزان | HRA | الـ HRB | HRC | الـ HRD |
| الحد الأقصى لارتفاع العينات | 175ملم | |||
6تسامح صلابة روكويل قيمة عرض
| مقياس القسوة | نطاق صلابة كتلة الاختبار القياسية | الحد الأقصى لتسامح قيمة العرض | التكرارأ |
| HRA | (20 ~ ≤ 75) HRA | ± 2HRA |
≤0.02 ((100-H) أو 0.8 وحدة روكويلب |
| (> 75 ~ ≤ 88) HRA | ± 1.5HRA | ||
| الـ HRB | (20~≤45) HRB | ±4HRB |
≤0.04 ((130-H) أو 1.2 وحدة روكويلب |
| (> 45 ~ ≤ 80) HRB | ± 3HRB | ||
| (> 80 ~ ≤ 100) HRB | ± 2HRB | ||
| HRC | (20 ~ ≤ 70) HRC | ± 1.5HRC |
≤0.02 ((100-H) أو 0.8 وحدة روكويلب |
| a:H هو متوسط قيمة القسوة b: تأكيد أكبر قيمة | |||
صلابة برينيل
6.المواصفات التقنية لمختبر صلابة برينيل
| قوة الاختبار | 294.2N ((30kg) | التسامح ± 1.0٪ | |
| 306.5N ((31.25kg) | |||
| 612.9N ((62.5kg) | |||
| 980.7N ((100kg | |||
| 1839N ((187.5kg) | |||
| مدخل | φ2.5mm،φ5mm مدخل الكرة | ||
| الميزان | HBW1/30 | HBW2.5/31.25 | HBW2.5/62.5 |
| (إتش بي دبليو 5/62)5 | HBW10/100 | HBW2.5/1875 | |
| تكبير العدسة | 15× | ||
| الهدف | 2.5×(دقة 0.5μm)5×(دقة 0.25μm) | ||
| الحد الأقصى لارتفاع العينة | 100 | ||
8التسامح والتكرار للقيمة المعروضة لمختبر صلابة برينيل
| صلابة الكتلة ((HBW) | التسامح ((%) | قابلية التكرار (%) |
| ≤ 125 | ±3 | 3 |
125| ± 25 |
2.5 |
|
| > 225 | ±2 | 2 |
المواصفات التقنية لصلابة فيكرز
| قوة الاختبار | 294.2N ((30kg) | التسامح ± 1.0٪ |
| 980.7N ((100kg) | ||
| مدخل | الماس فيكرز Indenter | |
| الحجم | HV30 | HV100 |
| تكبير العدسة | 15× | |
| تكبير الهدف | 5×(دقة 0.25μm) | |
| الحد الأقصى ارتفاع العينة | 115ملم | |
| التسامح مع القيمة المعروضة | تكرار القيمة المعروضة | |||
| مقياس القسوة | قيمة كتلة الصلابة | التسامح مع القيمة المعروضة | قيمة كتلة الصلابة | تكرار القيمة المعروضة |
| HV30 | ≤ 250HV | ± 3% | ≤225HV | 6% |
| HV100 | 300~1000HV | ± 2% | >225HV | 4% |
11. التسامح والتكرار من قيمة المعروضة لمختبر صلابة فيكرز
الملحقات(قائمة التعبئة)
1الملحقات مجموعة الجسم الرئيسي
| لا، لا، لا | وصف البضائع | كمية |
| 1 | الماس روكويل Indenter | 1 كمية |
| 2 | φ1.5875mm مدخل الكرة الفولاذية | 1 كمية |
| 3 | طاولة اختبار كبيرة، طاولة اختبار متوسطة، طاولة اختبار على شكل حرف V | 3 PCS |
| 4 | 0,1,2,3،4 وزن | 5 PCS |
| 5 | كتلة القسوة القياسية HRC (العالية والأسفل) ، كتلة القسوة القياسية HRB | 3 PCS |
| 6 | مسامير تنظيم المستوى | 4 أجزاء |
| 7 | سائق المسامير، سبانر | 2 PCS |
| 8 | كابل الطاقة | 1 كمية |
| 9 | دليل التعليمات | 1 كمية |
| 10 | كيس بلاستيكي مضاد للغبار | 1 كمية |
الملحقات مجموعة المجهر
| لا، لا، لا | وصف البضائع | كمية | |
| 1 | العين | 1 كمية | |
| 2 | مقعد المجهر | 3 في المجموع | 1 كمية |
| 3 | ضوء خارج | 1 كمية | |
| 4 | الضوء الداخلي | 1 كمية | |
| 5 | 2.5×الهدف | 1 كمية | |
| 6 | 5×الهدف | 1 كمية | |
| 7 | طاولة الاختبار المنزلق | 1 كمية | |
| 8 | الماس فيكرز Indenter | 1 كمية | |
| 9 | φ2.5mm،φ5mm مدخل الكرة | 2 PCS | |
| 10 | بلوك صلابة فيكرز القياسي ((HV30) | 1 كمية | |
| 11 | كتلة صلابة برينيل القياسية ((HBW/2.5/187.5) | 1 كمية | |
| 12 | المستوى | 1 كمية | |
| 13 | فيوز 2A | 2 PCS | |
