| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | TMTeck |
| إصدار الشهادات: | CE |
| رقم الموديل: | TM281 |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون 30 * 15 * 24 سم 2.5 كجم |
| وقت التسليم: | 3-5 يوم عمل |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 100PCS / أسبوعين |
| نوع العرض: | 2.4 بوصة OLED ملونة ، 320 × 240 بكسل ، تباين 10000: 1 | مبدأ التشغيل: | صدى النبض مع محولات إلميت المزدوجة |
|---|---|---|---|
| نطاق القياس: | 0.50 مم إلى 508 مم (0.02 بوصة إلى 20.00 بوصة) ، اعتمادًا على المواد والمسبار وحالة السطح | دقة القياس: | اختيار 0.01 مم ، 0.1 مم (اختيار 0.001 بوصة ، 0.01 بوصة) |
| الوحدات: | بوصة أو مليمتر | تصحيح الوضع: | RF + ، RF- ، HALF + ، HALF- ، FULL |
| وضع العرض: | التقاط عادي ، الحد الأدنى / الأقصى ، DIFF / RR٪ ، A-Scan ، B-Scan | تصحيح المسار الخامس: | أوتوماتيكي |
| معدل التحديث: | اختيار 4 هرتز ، 8 هرتز ، 16 هرتز | نطاق سرعة المواد: | 500 إلى 9999 م / ث (0.0197 إلى 0.3939 بوصة / ميكرو ثانية) |
| إبراز: | قياس سمك بالموجات فوق الصوتية 2.4 بوصة,مقياس سمك بالموجات فوق الصوتية 4 هرتز,مقياس سمك بالموجات فوق الصوتية أوتوماتيكي بالكامل |
||

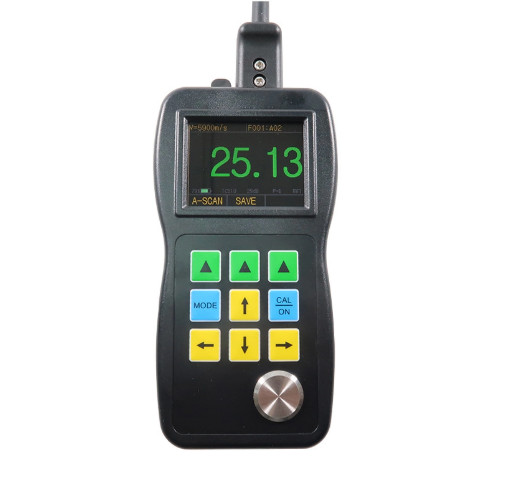

مقياس سمك بالموجات فوق الصوتية A&B مسح لتحقيق سمك المطاط TM281
وصف المنتج:
شاشة ملونة من سلسلة TM281 مع مقياس سمك الموجات فوق الصوتية A / B-Scan محترف في حل مختلف قياسات سمك صعبة
الخصائص:
2.4 أجهزة OLED ملونة، 320 × 240 بكسل، تباين 10000:1
الفحص باللون الحي
يمكن للمستخدمين أن يروا بشكل مباشر شكل الموجة اللونية للصوت بالموجات فوق الصوتية (أو A-scan) على الشاشة، وهو أمر مهم للغاية في المناسبات التي نحتاج إلى التحقق من صحة نتائج الاختبار.العديد من الحالات ستؤدي إلى نتائج اختبار خاطئة أو حتى عدم قراءةيمكننا العثور على الأسباب بسهولة من خلال الفحص، قم بتعديل المعايير الثلاثة لـ (غين) ، (بلاكينغ) ، (غيت)
الفحص اللون B الحي
TM281 سلسلة مقياس السماكة لديه وظيفة وقت قاعدة B- مسح. تحريك المسبار على طول سطح قطعة العمل، ثم الملف الشخصي للقطع العرضي للقطعة العمل،تستخدم لمراقبة محيط الجزء السفلي من قطعة العمليمكن أن يتم التقاط قيمة الحد الأدنى من صورة B-scan تلقائيًا، وتشير إلى موقع الحد الأدنى بواسطة مثلث أحمر.يمكنك أن ترى أي قيمة سمك نقطة من B-مسح الصورة عن طريق تحريك المؤشر.
من خلال وظيفة الطلاءلم يعد هناك حاجة إلى إضاعة الوقت لإزالة الطلاء
الآن TM281D و TM281DL لديها أيضًا هذه الوظيفة المشهورة على نطاق واسع. يتم تحقيقها عن طريق قياس السطح السفلي المتواصلين للتربة. هذا الوضع له مزايا أخرى:
وظيفة أكثر عملية :
الفرق/معدل الحد:وضع الفرق يعرض الفرق بين القيمة الفعلية والقيمة الطبيعية. معدل التخفيض يحسب ويظهر نسبة انخفاض السماكة عندما تصبح المادة رقيقة.تطبيق نموذجي هو قياس المواد المعدنية التي هي بسبب الانحناء ويصبح رقيق.
الحد الأقصى / الدقيقةفي هذا الوضع، سيتم عرض السماكة الحالية، الحد الأدنى للسماكة والسماكة القصوى على الشاشة في نفس الوقت.
وضع الإنذار:تغيير ديناميكي لون قراءات السماكة عند التنبيه
معدل التحديث:يمكن اختيار 4 هرتز و 8 هرتز و 16 هرتز. 4 هرتز للتطبيق العادي، عندما تحتاج إلى مسح سريع، مثل قياس درجة الحرارة العالية، يمكنك اختيار تردد تحديث أعلى.
العديد من اللغات المتاحة:الصينية، الإنجليزية، اليابانية، الفرنسية، الألمانية.
إيكو إلى إيكويقيس سمك المعدن فقط (تجاهل الطلاء والطلاء)
سجل البيانات:مسجل بيانات سمك 99999 مع نقطة تحديد في ملفات خطية أو شبكة (400 ملف)
الناتج:وصلة USB 2.0 كامل السرعة. برنامج تقرير DataView
الحجم:156 ملم) (L) 76 ملم) (W) x 1.25 " (38 ملم) (H)
وزن:285 غرام
الحرارة:معدل التشغيل: -10°C إلى 50°C
المسبار القياسي TM510:
المسبار هو قلب الجهاز، TMTeck لديها العالم مع غلاف معدني متكامل للصب الصمامي، تصميم عملي للمسبار والكابل منفصلة، بغض النظر عن التكاليف لخلق جودة عالية.

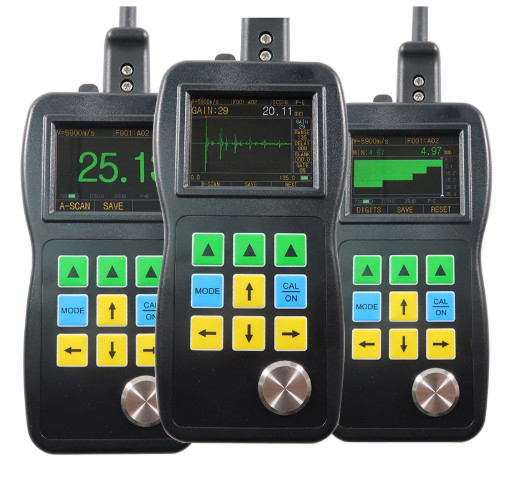

الفرق بين مقياس سمك الموجات فوق الصوتية من سلسلة TM281
| TM281 | TM281D | TM281DL | |
| العرض الملون | √ | √ | √ |
| الفحص الحي | √ | √ | √ |
| فحص B على أساس الزمن | √ | √ | √ |
| السيطرة على الوصول والبوابة | √ | √ | √ |
| البساطة | √ | √ | √ |
| الطلاء والطلاء | × | √ | √ |
| سجل البيانات | × | × | √ |
| برنامج DataView | × | × | √ |
مواصفات مقياس سمك الموجات فوق الصوتية TM281DL
| نوع العرض | 2أجهزة OLED ملونة بـ.4'، 320×240 بكسل، تباين 10000:1 |
| مبدأ العمل | صدى النبض مع محولات عنصرين |
| نطاق القياس | 0.50mm إلى 508mm ((0.02' إلى 20.00') ، اعتمادا على المواد والمسبار وحالة السطح |
| قياس الدقة | خيار 0.01mm، 0.1mm ((خيار 0.001'، 0.01'') |
| الوحدات | بوصة أو مليمتر |
| وضع تصحيح | RF +، RF-، HALF +، HALF-، كامل |
| وضع العرض | الطبيعي، الحد الأدنى/الحد الأقصى للفحص، DIFF/RR٪، A-Scan، B-Scan |
| تصحيح مسار V | أوتوماتيكي |
| معدل التحديث | يمكن اختيار 4Hz، 8Hz، 16Hz |
| نطاق سرعة المادة | 500 إلى 9999m/s ((0.0197 إلى 0.3939 in/μs) |
| اللغات | الإنجليزية، الفرنسية، الألمانية، اليابانية، الصينية |
| إعدادات الإنذار | الحد الأدنى والحد الأقصى للإنذارات. نطاق من 0.25mm إلى 508mm (0.010' إلى 20.00'). التغيير الديناميكي لشكل الموجة في لون الإنذار |
| متطلبات الطاقة | بطاريات 2 AA |
| وقت التشغيل | حوالي 40 ساعة |
| إيقاف تشغيل الجهاز | قابلة للاختيار دائمًا ON أو AUTO OFF بعد 5 ، 10 ، 20 دقيقة من عدم النشاط |
| درجة حرارة العمل | -10 درجة مئوية إلى +50 درجة مئوية ((+10 درجة فهرنهايت إلى +12 درجة فهرنهايت)) |
| الحجم | 156mm × 75mm × 38mm (H × W × D) |
| الوزن | 270 غراماً بما في ذلك البطاريات |

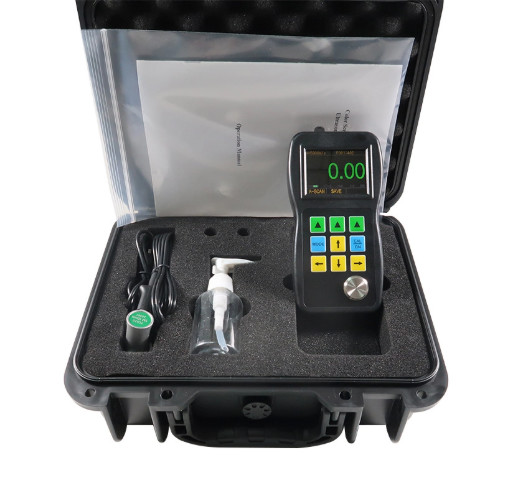

التسليم القياسي
| الاسم | كمية |
| الجسم الرئيسي | 1 |
| المسبار | 1 |
| بطارية | 1 |
| النباتات المشتركة | 1 |
| حقيبة حمل | 1 |
| دليل التشغيل | 1 |
| كابل USB | 1 |
| البرمجيات | 1 |
| TM281 مواصفات المسبار/المحول | ||||||
| النموذج | النوع | التكرار | القائد |
القياس النطاق |
نطاق الحرارة | |
|
PT-08 | معيار TM281 | 5 ميه هرتز | 11ملم | 0.8 إلى 100.0 ملم | -10 إلى 70 درجة مئوية |
|
TC510B | معيار TM281D/DL | 5 ميه هرتز | 13.5ملم | 1.2 إلى 200.0 ملم | -10 إلى 70 درجة مئوية |
|
TC550 | أنبوب صغير | 5 ميه هرتز | 5 ملم | 0.8-60 ملم | -10 إلى 70 درجة مئوية |
|
ZT-12-2 | الحديد الزهري | 2 ميغا هرتز | 17ملم | 4.0 إلى 508 ملم | -10 إلى 70 درجة مئوية |
|
PT-06 | أنبوب صغير | 7.5 ميغاهرتز | 8 ملم | 0.8 إلى 30 ملم | -10 إلى 70 درجة مئوية |
|
PT-04 | بُصمة | 10 ميغاهرتز | 6 ملم | 0.7 إلى 12ملم | -10 إلى 70 درجة مئوية |
|
GT-12-2 | درجة حرارة عالية | 5 ميه هرتز | 15ملم | 4 إلى 80 ملم | -20 إلى 300 درجة مئوية |
