| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | TMTeck |
| إصدار الشهادات: | CE |
| رقم الموديل: | TM281D |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
| الأسعار: | Negotiation |
| تفاصيل التغليف: | كرتون 30 * 15 * 24 سم 2.5 كجم |
| وقت التسليم: | 3-5 يوم عمل |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 100PCS / أسبوعين |
| نوع العرض: | 2.4 بوصة لون OLED ، 320 × 240 بكسل ، تباين 10،000: 1 | مبدأ التشغيل: | نبض صدى مع محولات إيليت ثنائية |
|---|---|---|---|
| نطاق القياس: | 0.50 مم إلى 508 مم (0.02 بوصة إلى 20.00 بوصة) ، اعتمادًا على المواد والمسبار وحالة السطح | قرار قياس: | قابل للتحديد 0.01 مم ، 0.1 مم (قابل للتحديد 0.001 بوصة ، 0.01 بوصة) |
| الوحدات: | بوصة أو مليمتر | تصحيح الوضع: | RF + ، RF- ، HALF + ، HALF- ، كامل |
| وضع العرض: | عادي ، الحد الأدنى / الأقصى للالتقاط ، DIFF / RR٪ ، A-Scan ، B-Scan | تصحيح مسار V: | تلقائي |
| معدل التحديث: | اختيار 4 هرتز ، 8 هرتز ، 16 هرتز | نطاق سرعة المواد: | 500 إلى 9999 م / ث (0.0197 إلى 0.3939 بوصة / ثانية) |
| تسليط الضوء: | 0.50 مم قياس سمك الطلاء بالموجات فوق الصوتية,مقياس سمك الطلاء بالموجات فوق الصوتية 508 مم,مقياس سمك الطلاء بالموجات فوق الصوتية OLED |
||
TM281D مقياس سمك بالموجات فوق الصوتية A & B Scan من خلال مقياس سمك الطلاء والطلاء
وصف المنتج:
شاشة ملونة من سلسلة TM281 مزودة بمقياس سمك بالموجات فوق الصوتية A / B-Scan احترافي في حل مختلف عمليات قياس السماكة الصعبة
سمات:
شاشة OLED ملونة مقاس 2.4 بوصة ، 320 × 240 بكسل ، تباين 10000: 1
لون حيوي مسح ضوئي
يمكن للمستخدمين رؤية الشكل الموجي اللوني للصوت فوق الصوتي (أو المسح الضوئي) على الشاشة ، وهو أمر مهم جدًا للمناسبات التي نحتاجها للتحقق من صحة نتائج الاختبار.ستؤدي العديد من الحالات إلى نتائج اختبار خاطئة أو حتى قراءات.يمكن أن نجد الأسباب بسهولة من خلال A-scan.اضبط المعلمات الثلاثة لـ GAIN و BLACKING و GATE ، ثم نحصل على القراءات الصحيحة.
Live Color B-Scan
يحتوي مقياس سمك سلسلة TM281 على وظيفة المسح الضوئي بقاعدة الوقت.قم بتحريك المسبار على طول سطح قطعة العمل ، ثم ملف التعريف المقطعي لشاشة الشغل ، استخدم لمراقبة المحيط السفلي لقطعة العمل. يمكن التقاط الحد الأدنى لقيمة صورة المسح الضوئي تلقائيًا ، والإشارة إلى موضع بحد أدنى مثلث أحمر.يمكنك أن ترى أي قيمة نقطة لسمك صورة B-scan عن طريق تحريك المؤشر.
من خلال وظيفة الطلاء لم تعد هناك حاجة لإضاعة الوقت في إزالة الطلاء
الآن لدى TM281D و TM281DL أيضًا هذه الوظيفة المشهود لها على نطاق واسع.يتم تحقيقه عن طريق قياس السطحين السفليين المتصلين للركيزة.يتمتع هذا الوضع أيضًا بمزيد من المزايا:
وظيفة أكثر عملية :
الفرق / معدل التخفيض:يعرض وضع الفرق الفرق بين القيمة الفعلية والقيمة العادية.يحسب معدل التخفيض ويظهر النسبة المئوية لتخفيض السماكة عندما تصبح المادة رقيقة.التطبيق النموذجي هو قياس المادة المعدنية الناتجة عن الانحناء وتصبح رقيقة.
ماكس دقيقة.يأسر:في هذا الوضع ، سيتم عرض السماكة الحالية والحد الأدنى للسمك والحد الأقصى للسمك على الشاشة في نفس الوقت.
وضع التنبيه: تغيير لون قراءات السماكة ديناميكيًا عند التنبيه.
معدل التحديث: اختيار 4 هرتز و 8 هرتز و 16 هرتز.4 هرتز للتطبيق العادي ، عندما تحتاج إلى مسح سريع ، مثل قياس درجة الحرارة المرتفعة ، يمكنك اختيار تردد تحديث أعلى.
متعدد اللغات المتاحة: الصينية ، الإنجليزية ، اليابانية ، الفرنسية ، الألمانية.
صدى لصدى: يقيس سمك المعدن فقط (تجاهل الطلاء والطلاء)
مسجل البيانات: مسجل بيانات بسمك 99999 مع نقطة معرف في ملفات خطية أو شبكية (400 ملف)
انتاج:موصل USB 2.0 عالي السرعة.برنامج تقرير DataView
مقاس: 156 ملم) (طول) 76 ملم) (عرض) × 1.25 بوصة (38 ملم) (ارتفاع)
وزن: 285 جرام
درجة حرارة: Gage التشغيل: -10 درجة مئوية إلى 50 درجة مئوية
مسبار TM510 القياسي:
المسبار هو قلب الأداة ، TMTeck لديها تكنولوجيا إنتاج المسبار الرائدة في العالم.يستخدم مسبار TM510 شريحة سيراميك كهرضغطية عالية الأداء ، مع غلاف معدني مدمج للقالب ، وتصميم عملي للمسبار وكابل منفصل ، بغض النظر عن التكاليف لإنشاء جودة عالية.
الفرق بين مقياس سمك الموجات فوق الصوتية سلسلة TM281
| TM281 | TM281D | TM281DL | |
| شاشة ملونة | √ | √ | √ |
| لايف سكان | √ | √ | √ |
| B- المسح الضوئي على أساس الوقت | √ | √ | √ |
| السيطرة على الكسب والبوابة | √ | √ | √ |
| تقطيع | √ | √ | √ |
| من خلال الطلاء والطلاء | × | √ | √ |
| مسجل البيانات | × | × | √ |
| برنامج DataView | × | × | √ |
مواصفات مقياس السمك بالموجات فوق الصوتية TM281DL
| نوع العرض | 2.4 بوصة OLED ملونة ، 320 × 240 بكسل ، تباين 10000: 1 |
| مبدأ التشغيل | صدى النبض مع محولات إلميت المزدوجة |
| نطاق القياس | 0.50 مم إلى 508 مم (0.02 بوصة إلى 20.00 بوصة) ، اعتمادًا على المواد والمسبار وحالة السطح |
| قياس القرار | اختيار 0.01 مم ، 0.1 مم (اختيار 0.001 بوصة ، 0.01 بوصة) |
| الوحدات | بوصة أو مليمتر |
| تصحيح الوضع | RF + ، RF- ، HALF + ، HALF- ، FULL |
| وضع العرض | التقاط عادي ، الحد الأدنى / الأقصى ، DIFF / RR٪ ، A-Scan ، B-Scan |
| تصحيح المسار الخامس | تلقائي |
| معدل التحديث | اختيار 4 هرتز ، 8 هرتز ، 16 هرتز |
| نطاق سرعة المواد | 500 إلى 9999 م / ث (0.0197 إلى 0.3939 بوصة / ميكرو ثانية) |
| اللغات | الإنجليزية والفرنسية والألمانية واليابانية والصينية |
| إعدادات التنبيه | الحد الأدنى والحد الأقصى من الإنذارات.نطاق من 0.25 ملم إلى 508 ملم (من 0.010 بوصة إلى 20.00 بوصة).تغيير لون شكل الموجة الديناميكي عند التنبيه |
| متطلبات الطاقة | بطاريتان مقاس AA |
| وقت التشغيل | حوالي 40 ساعة |
| اغلاق الصك | يمكن تحديده دائمًا أو إيقاف تشغيله تلقائيًا بعد 5 ، 10 ، 20 دقيقة من عدم النشاط |
| درجة حرارة التشغيل | -10 درجة فهرنهايت إلى + 50 درجة فهرنهايت (+ 10 درجة فهرنهايت إلى + 12 درجة فهرنهايت) |
| مقاس | 156 مم × 75 مم × 38 مم (ارتفاع × عرض × عمق) |
| وزن | 270 جرام شامل البطاريات |

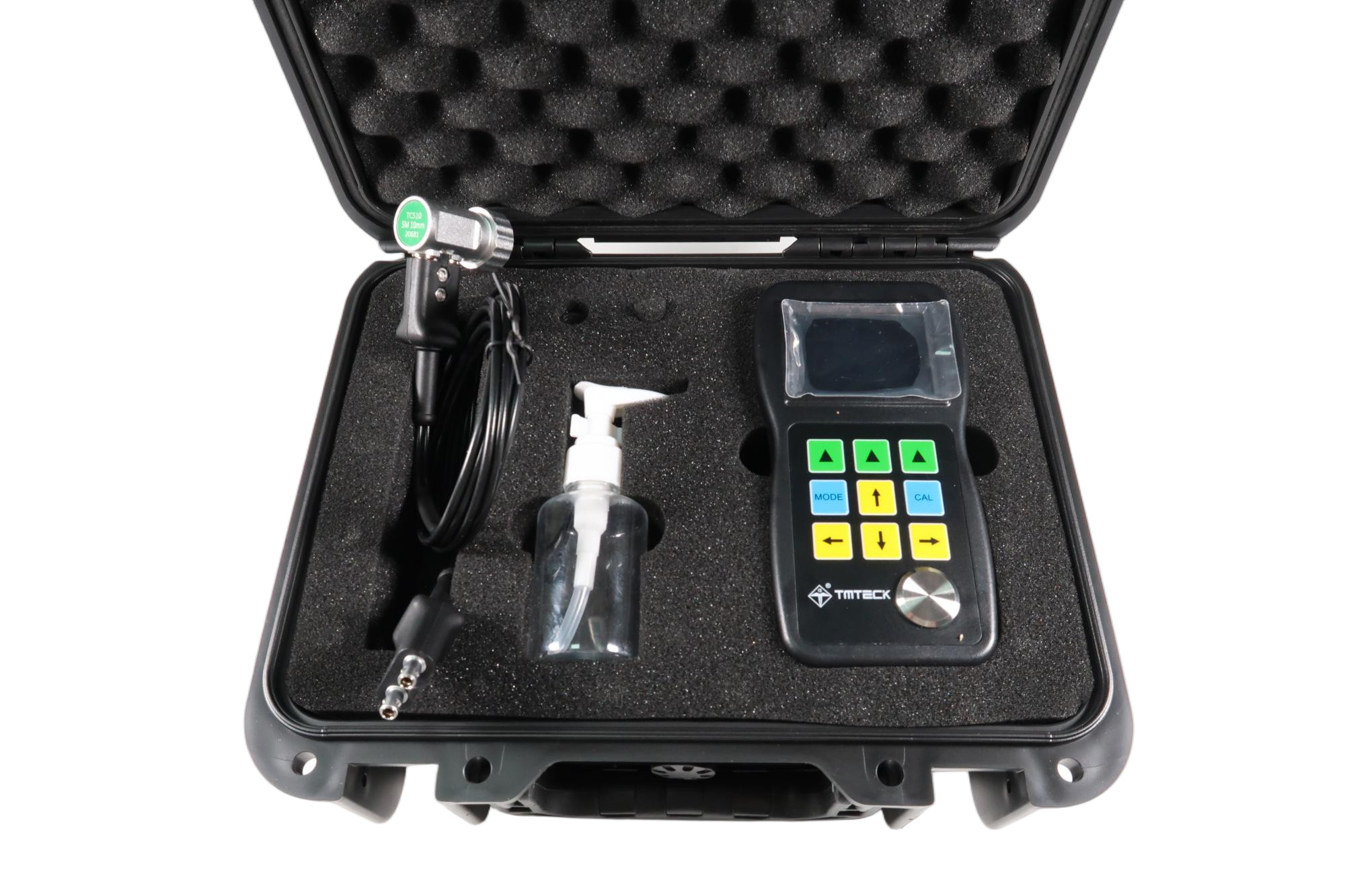

التسليم القياسية
| اسم | كمية |
| الجسم الرئيسي | 1 |
| مسبار | 1 |
| بطارية | 1 |
| اقتران | 1 |
| حقيبة الحمل | 1 |
| دليل التشغيل | 1 |
| كابل USB | 1 |
| برمجة | 1 |
| TM281 مواصفات المسبار / محول الطاقة | ||||||
| نموذج | اكتب | تكرار | صورة |
قياس نطاق |
نطاق درجة حرارة | |
|
PT-08 | معيار TM281 | 5 ميجا هرتز | 11 ملم | 0.8 إلى 100.0 ملم | -10 إلى 70 درجة مئوية |
|
TC510B | معيار TM281D / DL | 5 ميجا هرتز | 13.5 ملم | 1.2 إلى 200.0 ملم | -10 إلى 70 درجة مئوية |
|
TC550 | أنبوب صغير | 5 ميجا هرتز | 5 ملم | 0.8-60 ملم | -10 إلى 70 درجة مئوية |
|
ZT-12-2 | الحديد الزهر | 2 ميجا هرتز | 17 ملم | 4.0 إلى 508 ملم | -10 إلى 70 درجة مئوية |
|
PT-06 | أنبوب صغير | 7.5 ميجا هرتز | 8 ملم | 0.8 إلى 30 ملم | -10 إلى 70 درجة مئوية |
|
PT-04 | طرف الإصبع | 10 ميجا هرتز | 6 ملم | 0.7 إلى 12 ملم | -10 إلى 70 درجة مئوية |
|
GT-12-2 | درجة حرارة عالية | 5 ميجا هرتز | 15 ملم | 4 إلى 80 ملم | -20 إلى 300 درجة مئوية |
