| Place of Origin: | CHINA |
|---|---|
| اسم العلامة التجارية: | TMTECK |
| Model Number: | GS Series |
| الحد الأدنى لكمية: | 1 قطعة |
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | 7-15 يوما |
| شروط الدفع: | (ت) ، (ويسترن يونيون) ، (باي بال) |
| القدرة على العرض: | 100 قطعة في الشهر |
| المنتج: | كتلة المعايرة بالموجات فوق الصوتية من سلسلة GS NDT | المواد: | الألومنيوم/1018 الفولاذ/ الفولاذ المقاوم للصدأ |
|---|---|---|---|
| المواصفات: | ملاحظة/T47013.3-2015 | النوع: | ملحقات NDT |
| الوزن: | 3 كجم | ||
| إبراز: | ملحقات NDT كتلة المعايرة بالموجات فوق الصوتية,ملاحظة/T 47013.3-2015 كتلة المعايرة بالموجات فوق الصوتية,كتلة المعايرة بالموجات فوق الصوتية من سلسلة GS,NB/T 47013.3-2015 Ultrasonic Calibration Block,GS Series Ultrasonic Calibration Block |
||

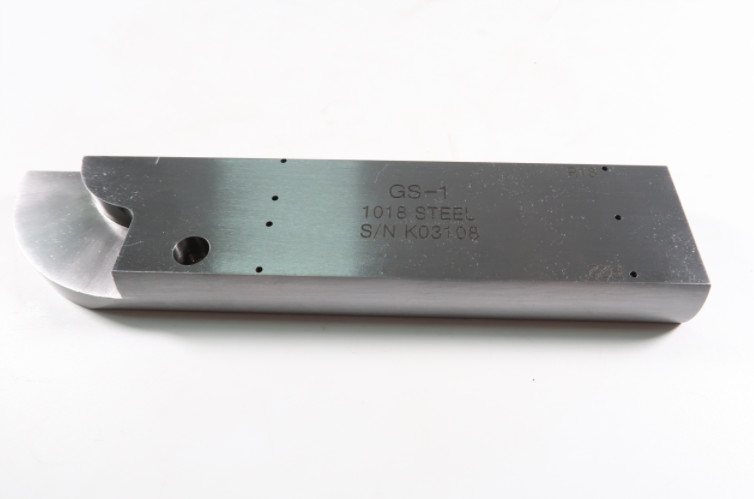

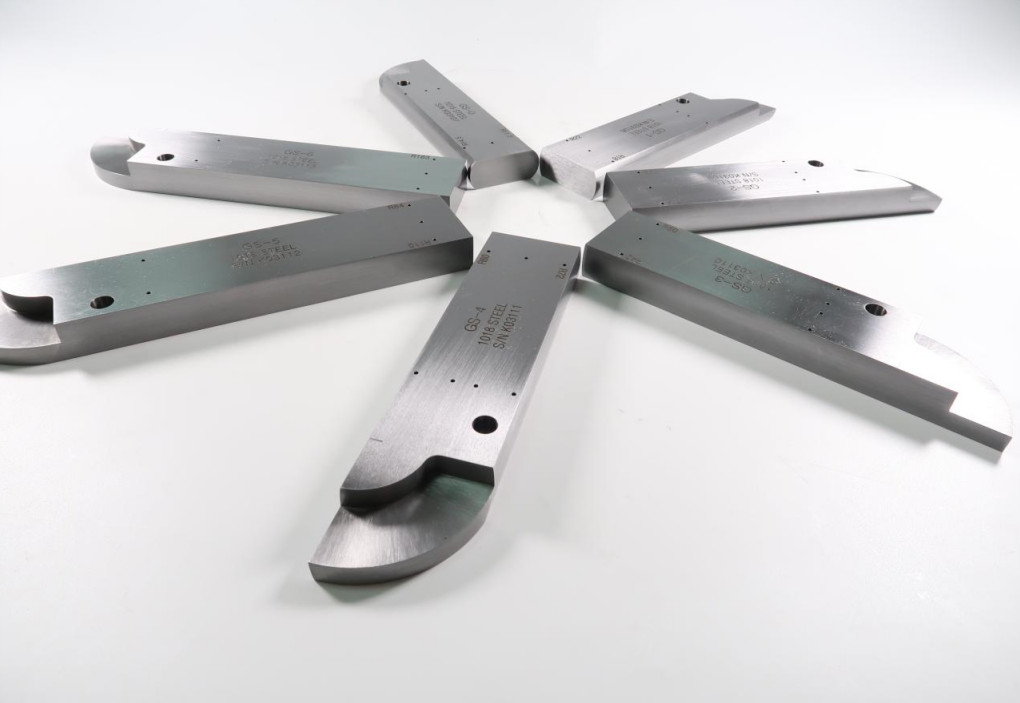

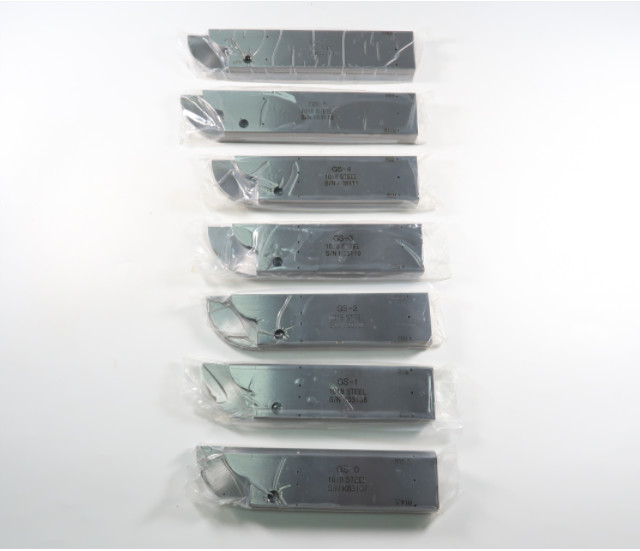

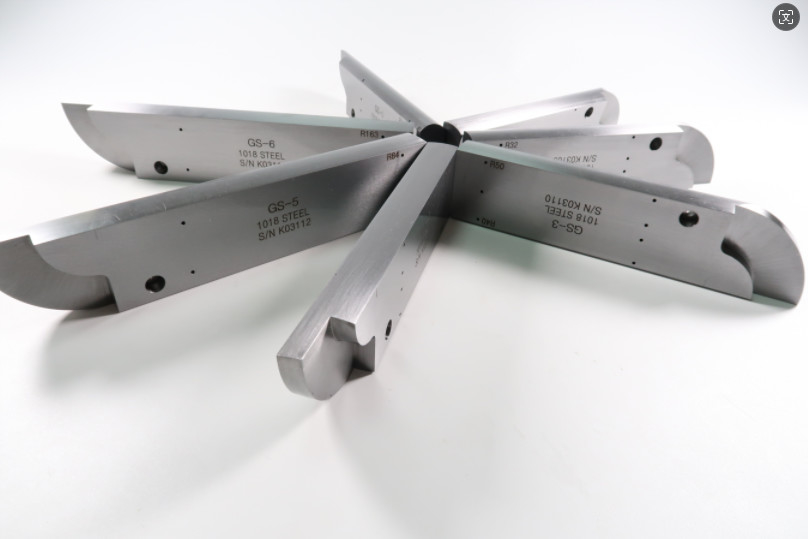

كتلة المعايرة بالموجات فوق الصوتية هي نوع من ملحقات NDT التي تستخدم لضمان دقة معدات الموجات فوق الصوتية.وهي مصممة لمحاكاة خصائص قطعة اختبار وتوفير نقطة مرجعية معروفة لقياس أداء أجهزة الكشف عن الأخطاء بالموجات فوق الصوتية ومقاييس السماكة.
GSسلسلةكاليبالحصصالكتلةالمواصفات
|
النموذج |
قوس كتلة الاختبار نصف قطرها المنحنى |
نطاق أنابيب |
قوس كتلة الاختبار نصف قطرها المنحنى |
نطاق أنابيب |
| R1 | R2 | |||
| GS‐0 | 11.5 | 20~26 | 14.5 | 26~32 |
| GS- 1 | 18 | 32~40 | 22 | 40~48 |
| GS- 2 | 26 | 48 ~ 57 | 32 | 57 ~ 72 |
| GS-3 | 40 | 72~90 | 50 | 91~110 |
| GS‐4 | 60 | 110~132 | 72 | 132 `159 |
| GS-5 | 84 | 150~250 | 110 | 200~325 |
| GS- 6 | 163 | 300~487 | مسطح | ≥ 500 |
المواصفات:
ملاحظة/T47013.3-2015
وظيفة المعايرة:
تستخدم كتلة المعايرة من سلسلة GS للاختبار بالموجات فوق الصوتية لمفاصل الحافة (المفاصل المطاطية من النوع الثاني) للأنابيب (متوسط OD قابل للتطبيق 20-500mm).
| النوع | ملحقات NDT |
| المواصفات | ملاحظة/T47013.3-2015 |
| المنتج | كتلة المعايرة بالموجات فوق الصوتية من سلسلة GS NDT |
| المواد | الألومنيوم/1018 الفولاذ/ الفولاذ المقاوم للصدأ |
| اختبار القوس الكتل شعاع المنحنى | R2:14.5/22/32/50/72/110/FLAT |
| الوزن | 3 كجم/قطعة |

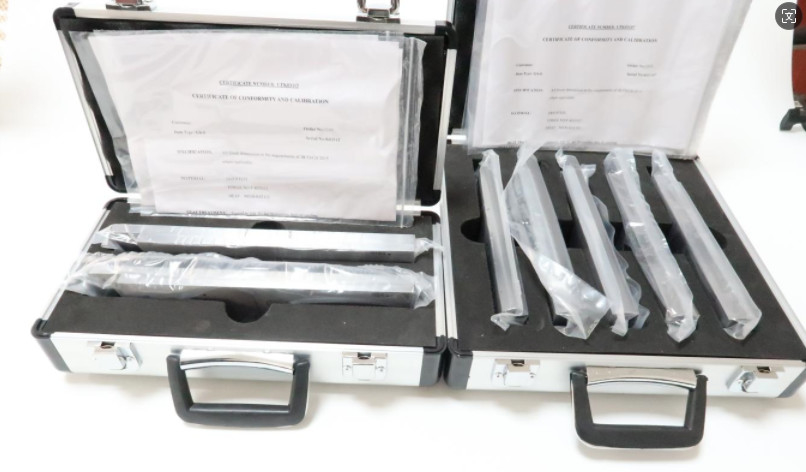

الحزمة المدرجة
