| Place of Origin: | China |
|---|---|
| اسم العلامة التجارية: | TMTeck |
| إصدار الشهادات: | CE |
| Model Number: | TM291 |
| Minimum Order Quantity: | 1 pc |
| الأسعار: | قابل للتفاوض |
| Packaging Details: | Carton 30*15*24cm 2.5kg |
| Delivery Time: | 5-8 working days |
| Payment Terms: | T/T, Western Union, PayPal |
| Measuring range (45# steel): | 20um – 1800mm | Measurement frequency: | 4Hz、8Hz、16Hz |
|---|---|---|---|
| Resolution: | 0.1mm、0.01mm、0.001mm（0.01inch、0.001inch、0.0001inch） | Sound velocity range: | 400-19999m/s |
| Calibration block: | 4mm（steel） | Gain range: | 0~80dB |
لقياس سمك الطلاء على مختلف الأساسات المعدنية وغير المعدنية (الزجاج، البلاستيك، المركب، الخرسانة، الخشب، الخ)

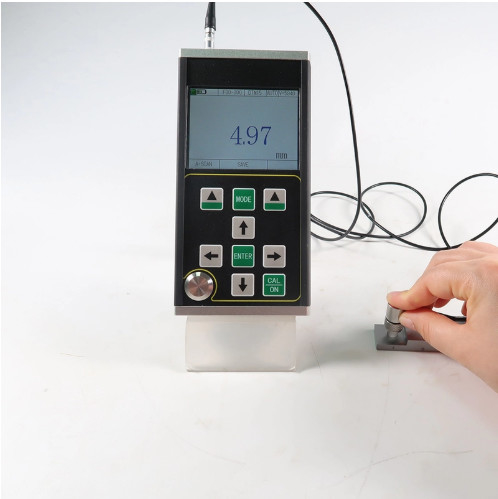

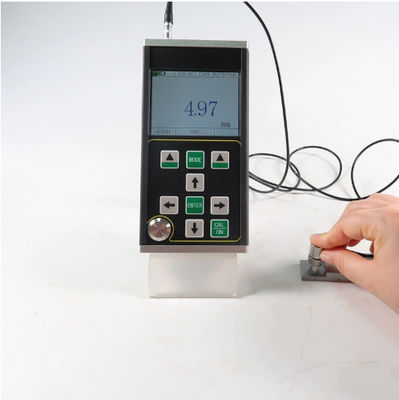

TM291 هو نوع جديد من مقياس سمك الطلاء غير المعدني الرقمي ذو الدقة العالية المحمول مع الفحص A / B. يتبنى مبدأ قياس سمك الموجات فوق الصوتية على أساس انعكاس النبض.انها مناسبة لقياس سمك المواد التي يمكن أن تجعل موجة بالموجات فوق الصوتية تنتشر في ذلك بسرعة ثابتة والحصول على انعكاس من ظهرهدقة القياس هي 0.001mm ومدى القياس رقيق جداً مثل 0.02ملميمكن أن تختبر سمك الركائز والطلاء في نفس الوقت.
يمكن استخدام هذا المنتج في النفط والصناعة الكيميائية والمعادن وبناء السفن والطيران والفضاء والطاقة ومجالات أخرى.
● نطاق القياس واسع، مع الحد الأدنى لسمك القياسطلاء 20um;السماكة القصوى 1800 ملم
● يمكن لهذا المنتج قياس السماكة بدقة عالية ، ويمكن أن يصل أقصى دقة القياس إلى 0.001mm ؛ يمكن أن يصل دقة التكرار إلى ± 0.002mm ؛
●هذا المنتج يحتوي على وضع A-scan و B-scan و numerical display.
● يمكن اكتشاف طبقات الطلاء والطلاء على بعض المواد المركبة وفقًا لسرعة الصوت المختلفة للمواد ،ويمكن قياس سمك كل طبقة من أكثر من 10 مواد متعددة الطبقات في وقت واحد، ويمكن تغيير قيمة سمك كل طبقة تحت نفس الصدى.
● لديها وظائف الطلاء الاختراقي وقياس الصدى إلى الصدى ، والذي يستخدم لقياس المواد ذات طبقة الطلاء والطلاء على السطح.
● أنماط قياس متعددة:(ثين)mb-e، E-E و(أوتو)أنماط تلبي قياسات قطع العمل السميكة التقليدية....الوضع يدرك قياس الأجزاء الرقيقة
● أنماط العددية تشمل: وضع قيمة السماكة التقليدية، وضع الفرق / معدل التخفيض ووضع القيمة القصوى.
● وضعين لزيادة الكثافة: زيادة تلقائية / زيادة يدوية
● يمكن تعيين إيقاف التشغيل اليدوي وإيقاف التشغيل التلقائي، مع وظيفة توفير الطاقة؛
● يدعم مجموعة متنوعة من الأجهزة، بما في ذلكمسبار الكريستال المزدوج ومسبار الكريستال الواحد، ويدعم مسبار التردد العالي يصل إلى 20 ميغاهرتز؛
● يدعم التخزين الجماعي ويمكنه تخزين 100000 قيمة سمك، 500 مجموعة من أشكال الموجات A-scan و 500 مجموعة من أشكال الموجات B-scan في نفس الوقت.
● شاشة TFT-LCD ملونة كبيرة بطول 3.5 بوصة بدقة عالية 320 × 240 (QVGA) ؛
● يحتوي على مجموعة متنوعة من طرق المعايرة ، يدعم المعايرة النقطية الواحدة ، المعايرة متعددة النقاط وأوضاع المعايرة اليدوية ،ويمكنه معايرة سرعة الصوت وموقف المسبار الصفر في نفس الوقتيدعم تصحيح مسار v من مسبار الكريستال المزدوج.
● يدعم تحويل النظام المتري والبريطاني؛ ويمكن التبديل بين وحدات المليمتر والبوصة؛
● يدعم عرض الصينية والإنجليزية؛
لقياس سمك الطلاء على مختلف الأساسات المعدنية وغير المعدنية (الزجاج، البلاستيك، المركب، الخرسانة، الخشب، الخ).
المعادن (مثل الصلب والحديد الزهري والألومنيوم والنحاس ، إلخ) ، والبلاستيك والسيراميك والزجاج والرود والألياف الزجاجية وغيرها من الموصلات الموجات فوق الصوتية الجيدة.
مبدأ قياس سمك الموجات فوق الصوتية مشابه لقياس موجات الضوء. تصل نبضة الموجات فوق الصوتية المنبعثة من المسبار إلى الكائن المقاس وتنتشر في الكائن.عندما يصل إلى واجهة المواد، يتم انعكاسه مرة أخرى إلى المسبار. يتم تحديد سمك المادة المقاسة عن طريق قياس وقت الانتشار بالموجات فوق الصوتية بدقة في المادة.
| البند | TM291 |
| نوع المسبار | مسبار بلور واحد / مسبار بلور مزدوج |
| نطاق القياس (45# فولاذ) | 20 يوم1800ملم |
| تواتر القياس | 4 هرتز,8 هرتز,16 هرتز |
| القرار | 0.1ملم,0.01ملم,0.001ملم(0.01 بوصة,0.001 بوصة,0.0001 بوصة) |
| مولد النبضات | يتم اعتماد انبعاث موجة مربعة سلبية، ويتم مطابقة عرض النبض والجهد تلقائيًا مع المسبار. |
| نطاق سرعة الصوت | 400-19999m/s |
| كتلة المعايرة | 4ملم(الصلب) |
| إيقاف التشغيل التلقائي | يمكن للمرء أن يختار 5 دقائق، 10 دقائق، 20 دقيقة وإغلاق يدوي. |
| معايرة المسبار | معايرة نقطة واحدة، معايرة متعددة النقاط،المعايرة اليدوية |
| مكاسب | التحكم التلقائي في الزيادة، التحكم اليدوي في الزيادة |
| نطاق المكاسب | 0~80dB |
| وضع الكشف | تردد الراديو (RF) ، نصف موجة إيجابية (POS) ، نصف موجة سلبية (NEG) ، موجة كاملة (FULL) |
| وضع القياس | (1) THIN-EE: وضع طلاء فيلم رقيق.(2) MB-E: وضع القياس على أساس وقت العبور من الصدى الأولي إلى الصدى السفلي الأول ؛ (3) E-E: وضع قياس طلاء الاختراق، إنعكاس Em?? En التعسفي اختياري؛ (4) THIN: وضع قياس الجدار الرقيق؛ |
| الوضع الرقمي | وضع قيمة السماكة، وضع الفرق / معدل التقليل، وضع القيمة القصوى / الحد الأدنى |
| وضع الفحص A | متاحة |
| الوضع B-scan | متاحة |
| إشارة الارتباط | متاحة |
| إشارة البطارية | متاحة |
| اللغة | الصينية / الإنجليزية |
| الوحدة | ملم/بوصة |
| تشغيل القائمة | متاحة |
| وظيفة البرنامج | إعداد البوابة الديناميكية، وإعداد البساطة (البساطة) ، وإعداد البساطة للصدى (E-blank) ، وتجميد الصدى، وتحويل الصدى وتوسيع نطاقه |
| وظيفة التخزين | يمكنها تخزين 100،000 سمك (100 مجموعة ، 1000 في كل مجموعة) ، 500 مجموعة من أشكال الموجات A-scan و 500 مجموعة من أشكال الموجات B-scan في نفس الوقت. |
| ترقية برنامج المضيف | متاحة |
| العرض | 3.5 شاشة TFT LCD ملونة QVGA (320 × 240) |
| نقل البيانات | إنها تدعمUSBالاتصالات وترسل البيانات إلى الكمبيوتر |
| درجة حرارة العمل | -10 درجة مئوية+50 درجة مئوية، مع متطلبات خاصة، يمكن أن تصل إلى 20 درجة مئوية. |
| الجهد العامل | ثلاثةرقم 5 بطاريات AA مطلوبة عندما تكون الطاقة غير كافية هناك إشارة انخفاض الجهد |
| الأبعاد الكلية | 184 ×85× 32(ملم) |
| الوزن الإجمالي | 250g(بدون بطارية) |

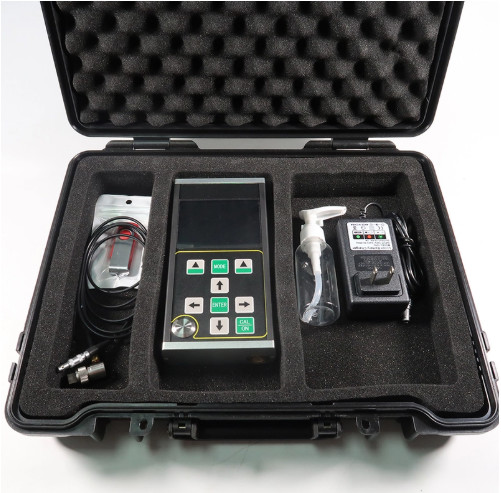

| التكوين القياسي | الجسم الرئيسي، مسبار اختبار سمك الطلاء، ثلاثةرقم 5 بطاريات AA"اليدوي، حقيبة حمل" |
| العازب العنصر مسبار |
النموذج | المواصفات | نطاق الاختبار | القرار |
| DTM15 (المعيار) | 15 ميه هرتز 6 ملم | 0.15-24 | 0.001ملم | |
| (دي تي إم 7)5 | 7.5 ميه هرتز 6 ملم | 0.5-24 | 0.001ملم | |
| DTM10 | 10Mhz 6mm | 0.3-24 | 0.001ملم | |
| DTM5 | 5 ميغاهرتز 6 ملم | 1.0-24 | 0.001ملم | |
| BD510 | 5Mhz 10mm | 1-1000 | 0.001ملم | |
| BD212 | 2Mhz 12mm | 4-1800 | 0.001ملم | |
| مزدوج العنصر المسبار |
TC400 | 10Mhz 5mm | 0.5-50 | 0.001ملم |
| TC500 | 5 ميغاهرتز 5 ملم | 1.0-65 | 0.001ملم | |
| TC510 | 5 ميغاهرتز 10 ملم | 1.0-500 |
0.001ملم |
