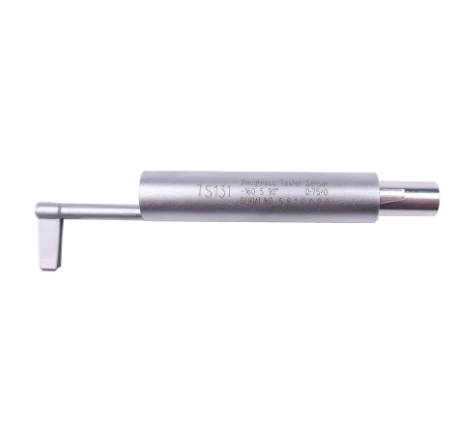

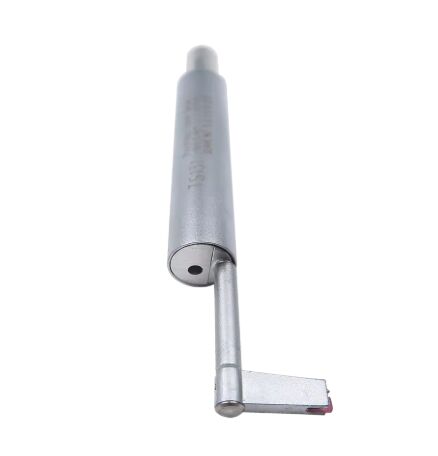

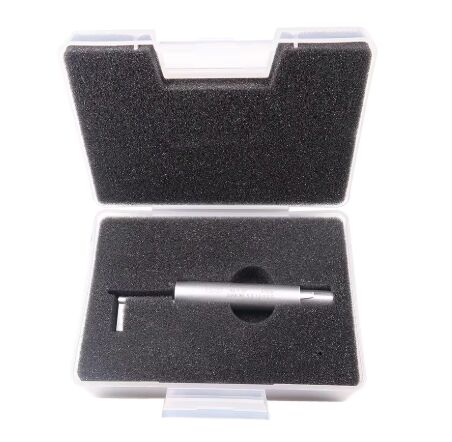

STS131 - مستشعر القناة العميقة لمتحقق خشونة السطح

TS131 - مستشعر القناة العميقة ، يمكن أيضًا استخدامها لقياس القناة ذات العرض أوسع من 3 مم وعمق أعمق من 10 مم ، أو خشونة سطح الخطوة ذات الارتفاع أقل من 10 مم ،أسطوانية تستخدم مع منصةمن الأفضل أن تعمل مع منصة KA520 أو KA620.

الميزة الرئيسية

• تصميم الميكاترونيكس والأرغونوميات، حجم صغير، وزن خفيف، سهلة التشغيل
• ويمكن تخزين وحدة محرك القلم داخل الوحدة الرئيسية للقياس القياسي،أو منفصلة عن وحدة العرض باستخدام الكابل المورد الذي يسمح بقياس أكثر مرونة في أي اتجاهيمكن فصل السائق وإعادة ربطه بخطوة واحدة بسيطة.
• تحكم رقاقة DSP ومعالجة البيانات، سرعة عالية، استهلاك طاقة منخفض
• 22 المعايير: Ra,Rz, Rq, Rt, Rp,Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rsm, Rku, Rmr, Ry(JIS), Rmax,RPc, Rk, Rpk, Rvk, Mr1, Mr2
• نطاق القياس يصل إلى 160μm (يمكن اختيارها إلى 320μm)
• شاشة OLED 4 بوصات، زاوية عرض واسعة، شاشة قراءة ممتازة.
• يمكن تشغيلها باستخدام أزرار ولها قائمة.
• يوفر القدرة على بلوتوث ، ودعم الاتصال اللاسلكي مع الهاتف المحمول والطابعة المصغرة.
• بنيت في بطارية ليثيوم أيون قابلة لإعادة الشحن ودوائر التحكم، سعة عالية، لا يوجد تأثير الذاكرة، فإنه يعمل أكثر من 55 ساعة في حالة الشحن الكامل، وهناك مؤشر الشحن المتبقي، شحن تلميح
• تخزين البيانات ذات القدرة الكبيرة ، يمكن تخزين 100 عنصر من البيانات الخام والمنحنيات
• إعداد الساعة في الوقت الحقيقي وعرضها لتسجيل البيانات وتخزينها بسهولة
• مع النوم التلقائي، الطاقة التلقائية من، ميزات توفير الطاقة
• تصميم دائرة وبرمجيات موثوق به لمنع المحرك من الوقوع
• اللغة: الصينية والإنجليزية تتبادل بحرية
• يمكن طباعة جميع المعلمات أو أي من المعلمات التي وضعت من قبل المستخدمين
• الملحقات الاختيارية: قدرة بلوتوث، جهاز استشعار منحني، أجهزة استشعار ثقوب الدبابيس، قياس، موقف، عصا تمديد، طابعة
• اختبار الخامة السطحية المحمول TMR360 يتوافق مع المعايير الدولية ISO ، DIN ، ANSI ، JIS
• 8 أنواع مختلفة من المسبار يمكن اختيار، يمكن أن تجعل من جهاز الاستشعار كما احتياجات الاختبار العملاء قطع الغيار، مثل TS11X لدينا، يمكن اختبار الثقب الضيقة العميقة، والبعض الآخر لا يمكن اختبار هذه الأجزاء الخاصة.

التسليم القياسي

البنود الاختيارية

الصورة	الوصف
	TS55-"عصاً مطولة"العصا الممتدة تزيد من عمق التقاط للدخول إلى الجزء. طول العصا الممتدة هو 50 ملم.
	TS90 - عصا الزاوية اليمنى،تغيير موقف جهاز الاستشعار، تستخدم في الغالب لقياس سطح خندق معين.
	TS100 - مستشعر قياسي،لقياس معظم الطائرة، الطائرة الميمنة، سطح المخروط، الثقب الداخلي، الخروط وغيرها من خشونة السطح، بالإضافة إلى جهاز الاستشعار القياسي،هناك حاجة إلى مستشعرات خاصة أخرى لقياس منصة القياس.
	TS110 - مستشعر السطح المنحني،لقياس السطح الأسطواني اللطيف الذي نصف قطره أكبر من 3 ملم ، بالنسبة للأسطح الكروية اللطيفة ذات نصف القطر الكبير والسطح الآخر يمكن أن يحصل على تقريب جيد أيضًا ،تحتاج إلى العمل مع منصة TA1520 أو TA1620.
	TS120 - جهاز استشعار الثقوب الصغيرة، لقياس الأسطح الداخلية للثقوب التي يزيد نصف قطرها عن 2 ملم ، من الأفضل العمل مع منصة TA1520 أو TA1620.
	TS131 - مستشعر القناة العميقة،القناة القياسية ذات العرض الأوسع من 3 ملم والعمق أعمق من 10 ملم ، أو خشونة سطح الخطوة ذات الارتفاع أقل من 10 ملم ، يمكن أيضًا استخدامها لقياس المنصة المستوية ، الأسطوانية المستخدمة مع المنصة ،أفضل للعمل مع منصة TA1520 أو TA1620.
	TS130-إلتقط للثقب العميق نصف قطر نقطة الإبرة: 5μm زاوية الإبرة: 90 درجة قوة الإبرة: 4mN نطاق القياس: 400μm الحد الأدنى لعرض الثقب: ø2mm أقصى عمق حفرة: 20 ملم
	TS140-بالنسبة للسطح المنحني نصف قطر نقطة الإبرة: 5μm زاوية الإبرة: 90 درجة قوة الإبرة: 4mN نطاق القياس: 200μm
	TS11X:الثقب الضيق ،عرضه أعلى من 2 ملم ،عمقه أعلى من 3 ملم إلى 15 ملم.أو الأجزاء السطحات المنحدرة والمجوفة مع نصف قطر الانحناء أعلى من 3 ملم ،الضرورة مع اللوحة.
	TA1420 - قاعدة مغناطيسية مرنة للاختبار البسيط، سهلة التحرك ومريحة في الاستخدام
	TA1520-منصة عمل الركيزة المعدنية، ارتفاع قابل للتعديل 200 ملم. مع عملية مرنة ومستقرة ومدى تطبيق أوسع. يمكن أيضًا قياس خشونة الأشكال المعقدة.منصة القياس تمكن من ضبط وضع القلم لتكون أكثر دقة والقياس لتكون أكثر استقراراإذا كانت قيمة Ra للمساحة المقاسة منخفضة نسبياً، فمن المستحسن استخدام منصة قياس.
	TA1620-منصة عمل الرخام,الخصائص رفع الجدول من خلال المسمار، و V شكل خندق متاح، فمن المناسب لاختبار قطعة العمل الصغيرة لتحسين دقة المواصفات الأبعاد: 400 مم × 250 مم × 70 مم نطاق المحور Y: 300mm±1mm
	كتلة معايرة الخامة القياسية خطوط متعددة النقوش (الموجة المربعة) مصنوعة من الزجاج البصري، مع صلابة عالية، دقة عالية القيمة القياسية الخام، مضادة للخدش، لديها حياة أطول من كتلة الخامة المعدنية. تلبية المعايير GB/T19067.1-2003 و ISO5436-1:2000 التقريب: Ra=0.1um، 0.2um، 0.4um، 0.8um، 1.6um، 3.2um، 6.4um قيمة مخصصة و موجة الجانب الجانبي متاحة
	كتلة معايرة الخامسة القياسية خطوط حفرة واحدة مصنوعة من الزجاج البصري، مع صلابة عالية، دقة عالية القيمة القياسية الخام، مضادة للخدش، لديها حياة أطول من كتلة الخامة المعدنية. تلبية المعايير GB/T19067.1-2003 و ISO5436-1:2000 التقريب: Ra=0.1um، 0.2um، 0.4um، 0.8um، 1.6um، 3.2um، 6.4um) القيمة المخصصة متاحة
	مقارنة الخامة (30 قطعة/مجموعة) تحتوي هذه المجموعة على معايير لأهم ستة طرق معالجة في القيم "AA" السائدة.هذه الخامة السطحية تستخدم لمقارنة وتحديد درجة الانتهاء السطحي عن طريق طريقة المقارنة وتقدير العين أو الزجاج المكبرتتكون الكتل الخام من 45 فولاذ كربون فائق باستثناء GCr15 الذي يستخدم لتصفية كتل العينة.يتم معايرة جميع العينات الثلاثين في u'AA (المتوسط الحسابي) وفي المكافئات المتري um Ra.
	شحنة وكابل لمتحقق خشونة السطح شاحن: القياس الأمريكي والاتحاد الأوروبي اختياري كابل: واجهة USB
	طابعة حرارية صغيرة طابعة خارجية ، تتصل عبر واجهة USB ، مناسبة لنماذج TMTECK.
	ورق الطباعة الحرارية مناسبة للطابعة الحرارية المصغرة ومختبر TMTECK مع الطابعة المدمجة التعبئة: 10 قطعة لكل كيس
