| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | TMTECK |
| إصدار الشهادات: | EN12668-1 |
| رقم الموديل: | TFD810C |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | T / T. |
| القدرة على العرض: | 30PCS / أسبوعين |
| تردد العمل: | نطاق W\N، العرض: 0.2~30 ميجاهرتز؛ ن: 1.5 ~ 3 ميجا هرتز | الضمان: | سنتان |
|---|---|---|---|
| فائض الحساسية: | ≥60 ديسيبل (200Φ2 FBH) | تأخير التحقيق متاح: | 0 ~ 999.9 ميكروثانية |
| الوزن: | حوالي 0.9 كجم (مع البطارية والشاحن المدمج) | القدرة على التمييز: | ≥36dB (متزاوج مع محول 5MHzΦ14) |
| خطأ المخفف: | لكل 12 ديسيبل ± 1 ديسيبل | ||
| إبراز: | جهاز كشف الخلل بالموجات فوق الصوتية المحمول EN12668-1,كاشف الخلل بالموجات فوق الصوتية المحمول 20 ميجاهرتز,كاشف الخلل المحمول 20 ميجاهرتز |
||

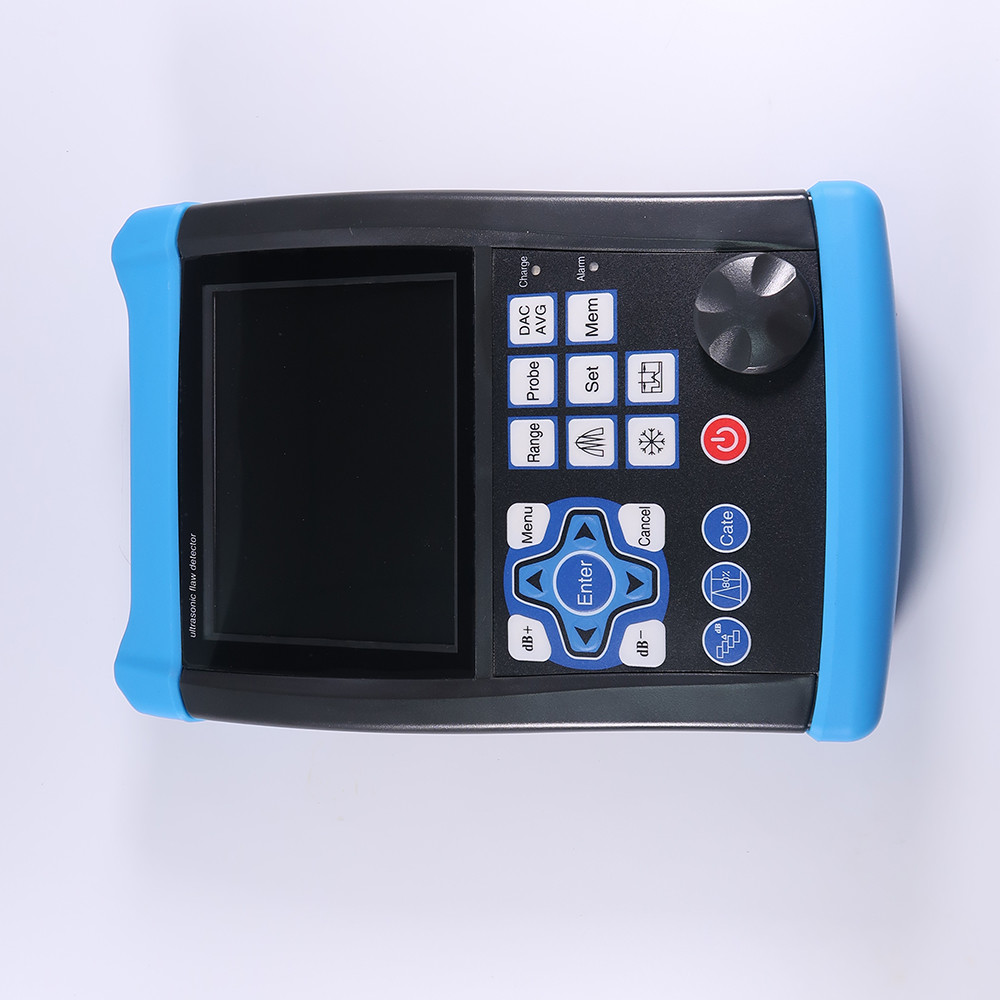

كاشف العيوب بالموجات فوق الصوتية TFD810C
★محادثة تفاعلية وسهلة الاستخدام تساعد العمليات مثل المعايرة، وجعل المنحنيات، الخ
★كل الأدوات التي تحتاجها: DAC، AVG، TCG، color Bscan، AWS، الخ
★تردد تكرار النبض: 20-3000 هرتز تعديل دقيق، فحص عالية السرعة، لا تفوت.
★نسبة إشارة عالية إلى الضوضاء، صدى واضح ومستقر، تصميم مضاد للضوضاء، مثالية لظروف العمل الصعبة.
★12 رقماً من إشارة الإشارة، أخذ العينات بسرعة عالية يؤدي إلى تشكيلة إعكاس أفضل مع كل التفاصيل حساسة ويمكن أن تكتشف حتى الأخطاء الصغيرة
★شاشة واضحة باللون الحقيقي واجهة مستخدم مفيدة تجعل العملية أسهل بكثير
★تسجيل فيديو عالية السرعة للكشف عن الأخطاء في الوقت الحقيقي، تخزين بيانات USB غير محدود.
★اتصال الأسنان الزرقاء إلى جهاز محمول لتوليد وطباعة تقارير الكشف في الموقع.
★معايير IP65، سبيكة + جيل السيليكا، مقاومة للماء والغبار، صلبة ودائمة.
★البطارية تستمر 15 ساعة في الشحن الواحد كل بطارية لديها نظام شحن خاص بها لذا مع بطاريتين يمكنها العمل على مدار الساعة
المواصفات
النطاق: 0-15000 ملم عند سرعة الصلب
سرعة المادة: 100 ∼ 20،000 متر/ثانية
تردد تكرار النبض:20-3000 هرتز
النطاق الديناميكي: ≥38dB
خطية: أفقية: +/- 0.2% FSW، عمودية: 0.25% FSH، دقة المضخم +/- -1 ديسيبل.
قوة الحل:> 40 ديسيبل (5P14)
الحساسية المتبقية:> 66dB
الرفض: 0 إلى 80٪ من ارتفاع الشاشة الكاملة
500 إعداد الاستقلال، أي معايير يمكن إدخالها بحرية، يمكننا العمل في المشهد دون كتلة الاختبار؛
ذاكرة كبيرة من 1000 A الرسم البياني
أنماط الاختبار: الصدى النبضي، العنصر المزدوج والنقل عبر
أنواع المسبار: مستقيم واحد، زاوية واحدة، داول مستقيم، داول أنج، خلال، الزحف، السطح
مراقبين البوابات: بوابتان مستقلتان يمكن التحكم بهما على نطاق مسح كامل
الوحدات: بوصة أو مليمتر
متطلبات الطاقة: محطات التيار المتردد 100-240 فاكس، 50-60 هرتز
تأخير العرض: -20 إلى 3400 ميكروسكيل
تأخير المسبار / التراجع الصفري: 0 إلى 99.99μs

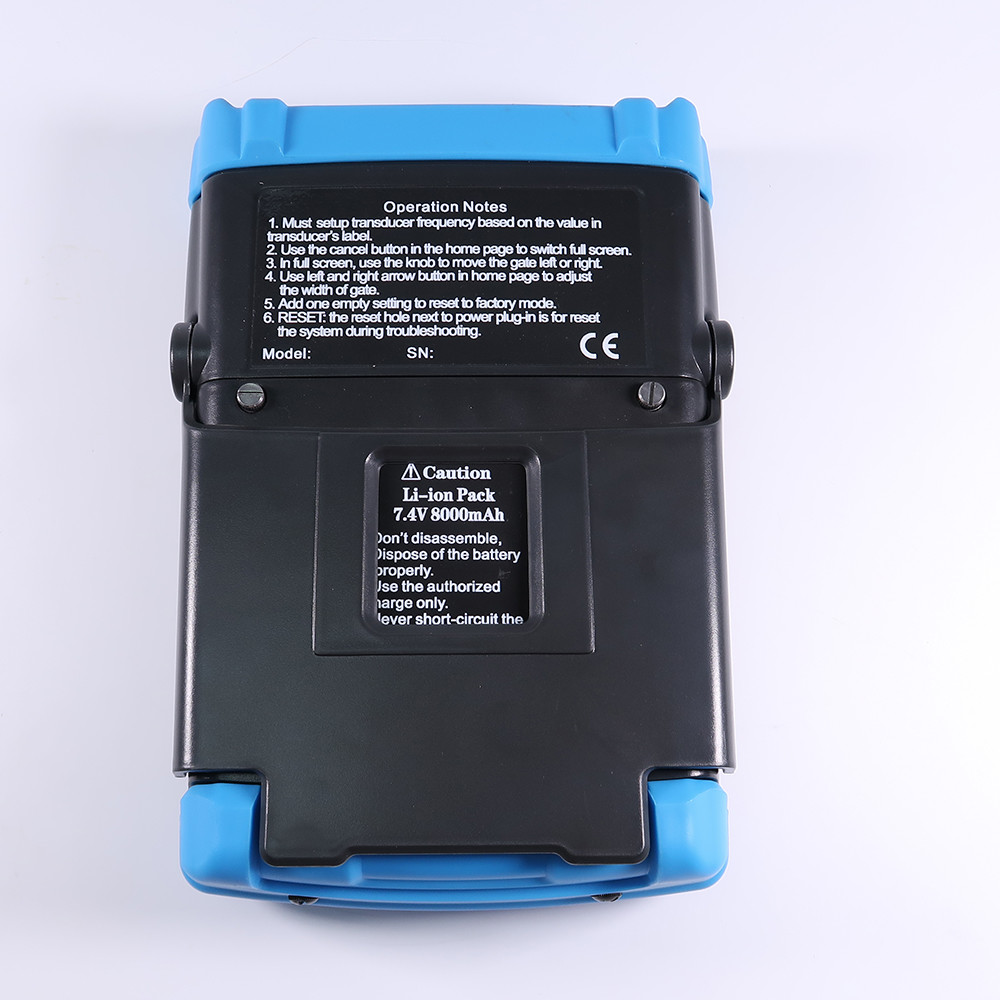

بطارية ليثيوم أيون قابلة لإعادة الشحن الداخلية بقوة 7.2 فولت عند 8000 ميلاواط
15 ساعة من وقت التشغيل الاسمي حسب سطوع الشاشة
4 ساعات وقت شحن نموذجي
H × W × D ((ملم): 260 × 175 × 60 (ملم)
الوزن1.2 كجم
درجة حرارة التشغيل: -10°C إلى 50°C
درجة حرارة التخزين: -30°C إلى 50°C
طاقة النبض: 200 فولت، 300 فولت، 400 فولت، 500 فولت قابلة للاختيار
تصحيح: نصف موجة إيجابية، نصف موجة سلبية، موجة كاملة، نظام RF
عرض النطاق الترددي (ممر النطاق الترددي للمضخم): من 0.2 إلى 35 ميغاهرتز
مراقبين البوابات: بوابتان مستقلتان يمكن التحكم بهما على نطاق مسح كامل
الحساسية: 120 ديسيبل كحد أقصى في دقة قابلة للاختيار 0.1، 1.0، 2.0، 6.0 ديسيبل
اتصالات المحول: BNC أو LEMO
الوظائف
العرض الآلي لموقع العيب الدقيق ((عمق d، المستوى p، المسافة s، عرض،sz dB،ф).
تحديد حجم العيوب: تحديد حجم العيوب تلقائيًا باستخدام AVG / AVG أو DAC ، وتسريع الإبلاغ عن قبول العيوب أو رفضها.
معايرة تلقائية للمحول نقطة الصفر والزوايا والحافة الأمامية والسرعة المادية.
من السهل صنع واستخدام DAC و AVG لتقييم الصدى ، ويمكن تعديل المنحنى وتعويضه.
من خلال توصيل القرص، يمكن للوحدة الحصول على ذاكرة غير محدودة.
صنع الفيديو الآلي لعملية الاختبار واللعب؛ استخدام فوق، وطول الفيديو غير محدود.
فحص اللون
هناك 15 معيار في الوحدة.
اتصال الأسنان الزرقاء إلى جهاز محمول لتوليد وطباعة تقارير الكشف في الموقع.1.
ميزة تصحيح السطح المنحني
وظيفة قياس ارتفاع الشق
بوابة التكبير: انتشار نطاق البوابة على عرض الشاشة بأكملها.
وظيفة مكاسب تلقائية
غلاف: عرض متزامن للفحص الحي A-scan بمعدل تحديث 60 Hz وغلاف A-scan
العرض
احتواء القمم: مقارنة أشكال الموجات المتجمدة للقمم مع المسح الحي للفهم السهل لنتائج الاختبار.
مسح التجميد: يحتوي عرض التجميد على بيانات شكل الموجة ومسار الصوت.
إنذار: بيب و LED.
ساعة الوقت الحقيقي
ملء الصدى.
إلتقطوا الهدف
لون الصدى داخل البوابة

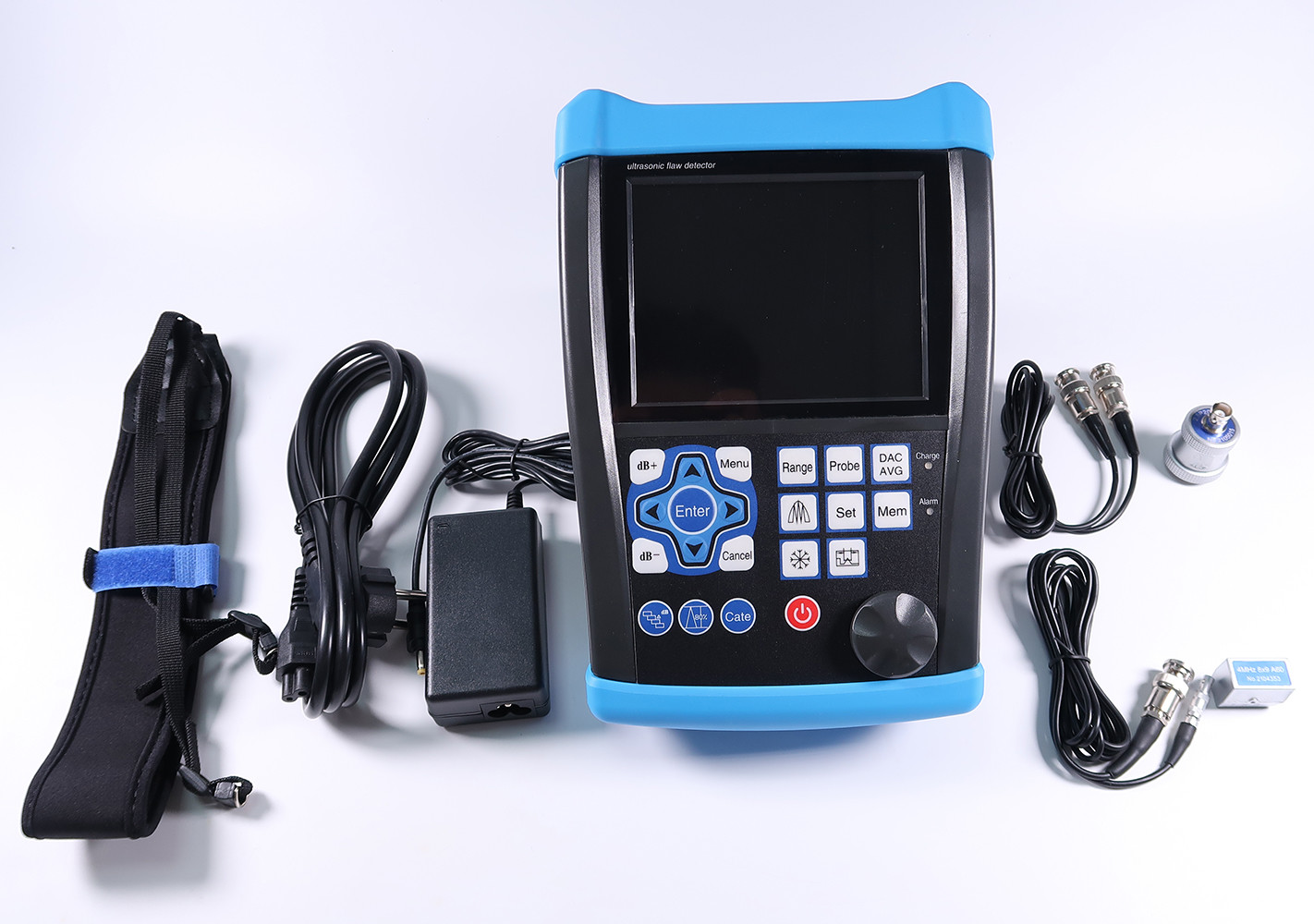

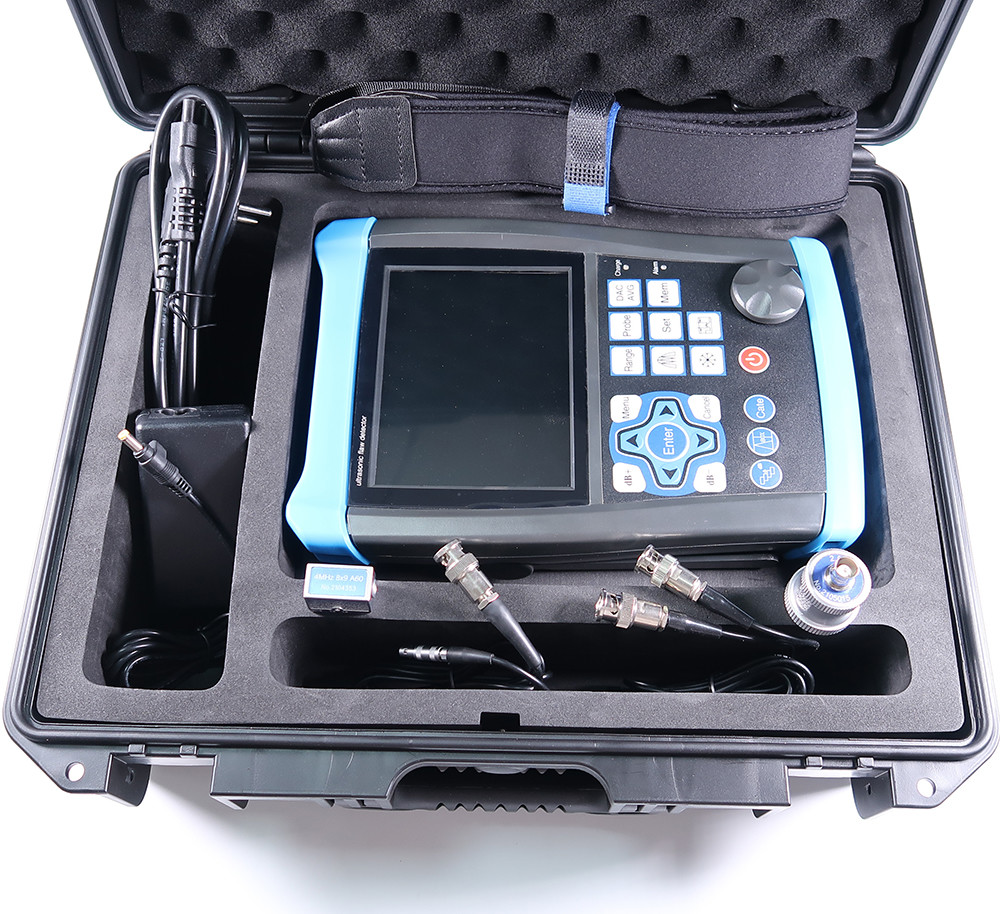

حزمة الأدوات الأساسية
كاشف عيوب بالموجات فوق الصوتية المحمولة
محول شعاع مستقيم (4 ميغاهرتز، Φ10)
محول شعاع الزاوية (4 ميغاهرتز، 8 مم × 9 مم، 60 درجة)
كابل الترابط للمحول (Q9-C5، أو اختياري C9-C5)
بطارية ليثيوم أيون قابلة لإعادة الشحن، 8 أمبير ساعة
مصدر الطاقة/وحدة الشحن
دليل التشغيل باللغة الإنجليزية
برنامج التطبيقات
الحزام
