| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Tmteck |
| إصدار الشهادات: | CE |
| رقم الموديل: | TMRS-710 |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | 1 قطعة في حالة حمل وعلبة كرتونية |
| وقت التسليم: | 3-4 أيام |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 100 قطعة في الشهر |
| لون: | أحمر | النطاق المطبق من حديد التسليح （مم): | φ6 ～ φ50 |
|---|---|---|---|
| أقصى خطأ في قياس القطر: | ± 1 | وضع المسح: | نموذج السماكة ، اختبار JGJ |
| نطاق المسح: | بلا حدود | ساعات العمل: | ≥16 ساعة |
| شاشة: | 320 × 240 | ||
| إبراز: | كاشف حديد التسليح المتكامل في الخرسانة,كاشف حديد التسليح المحمول في الخرسانة,كاشف حديد التسليح بلا حدود في الخرسانة |
||
TMRS-710 الماسح الضوئي المتكامل لحديد التسليح

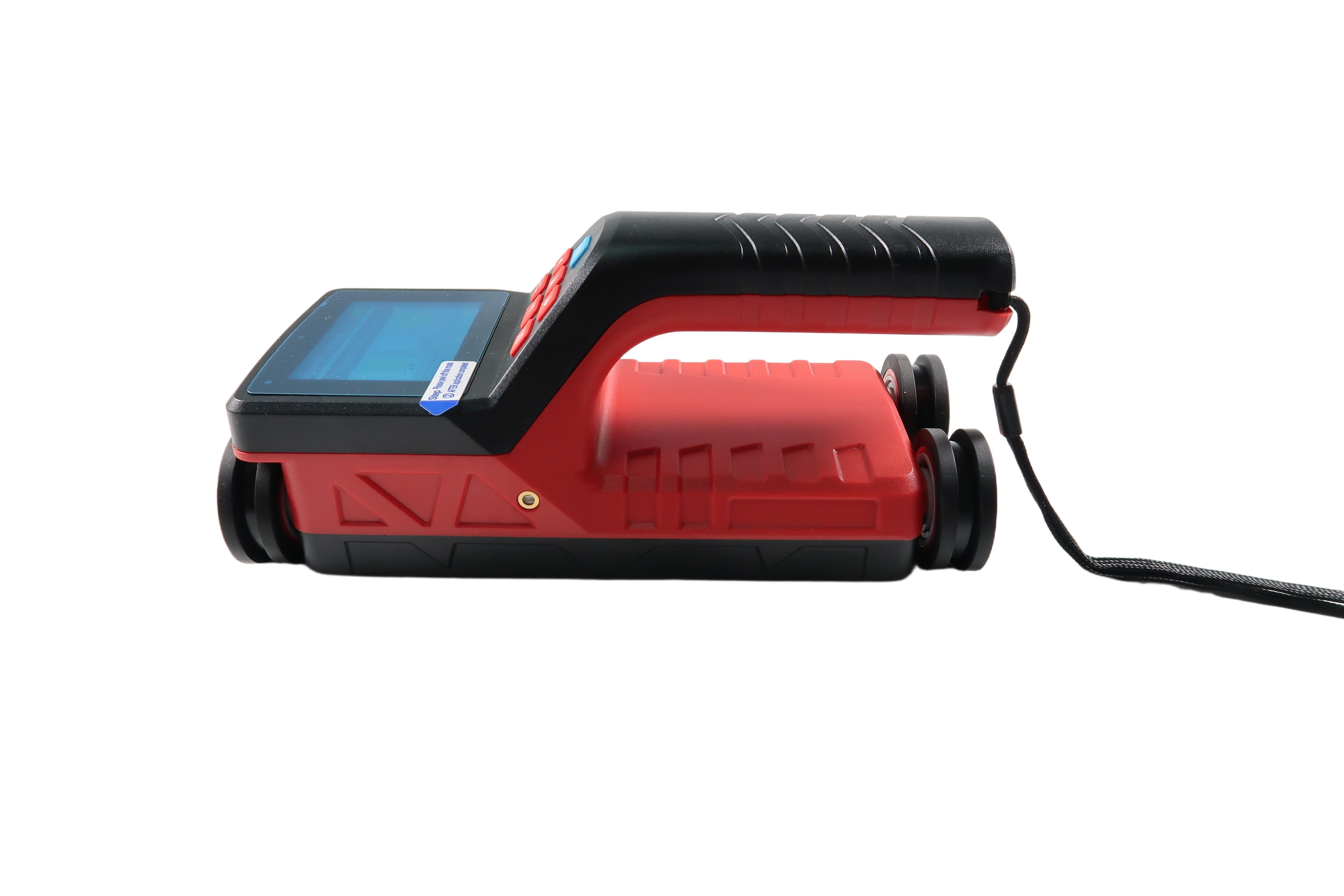

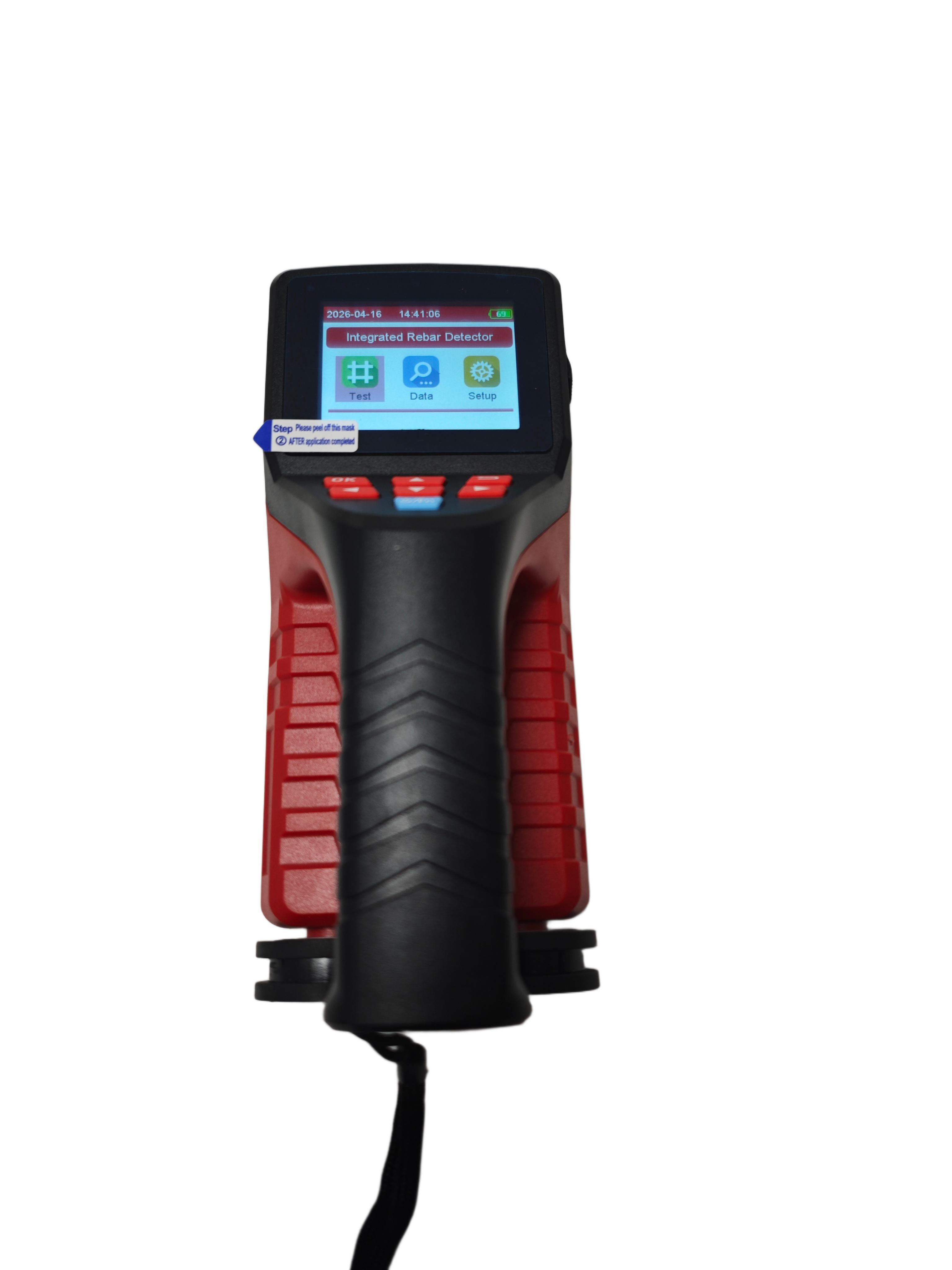

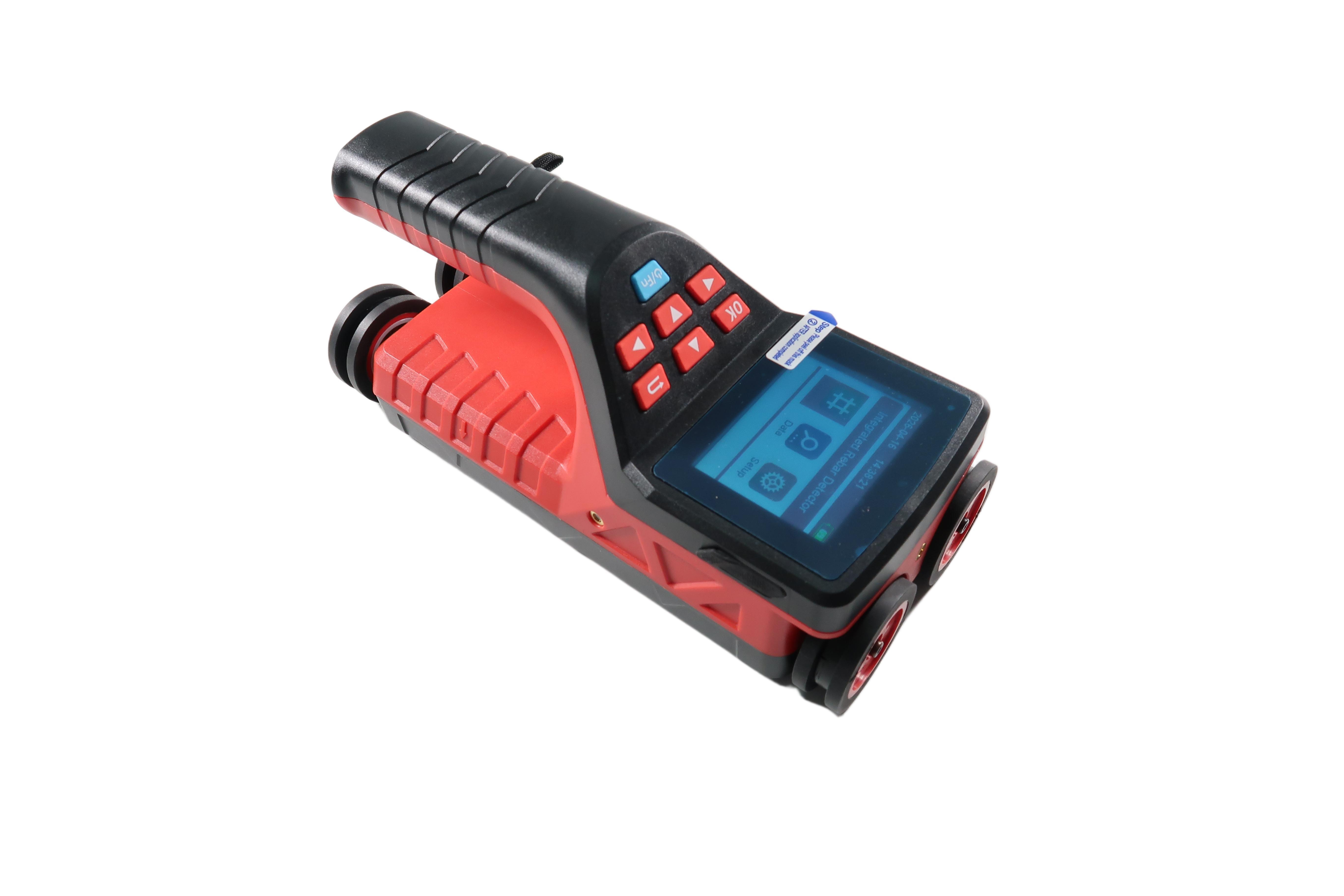

مظهر كاشف حديد التسليح المتكامل TMRS-710 :
أ) العرض العلوي:
ب) العرض الأيسر:
ج) العرض الأيمن:
د) المنظر السفلي
الشكل 2.1 رسم تخطيطي لمظهر المضيف
1.1 مقدمة
يتم استخدام كاشف حديد التسليح المتكامل TMRS-710 بشكل أساسي للكشف عن موضع التسليح الداخلي وسمك الطبقة الواقية وتباعد التسليح وقطر حديد التسليح. يمكنه رسم خريطة التوزيع لكامل حديد التسليح بدقة، لتوفير بيانات الاختبار بدقة عالية وسرعة عالية؛ الهيكل المتكامل للمضيف وملف المستشعر، مما يجعله مريحًا وسريعًا عند الحمل والتشغيل الميداني؛ يتميز بتصميم هيكل الملف، وسرعة أكبر، ودقة أعلى، ودقة أقوى.
1.2 الوظائف
1.2.1 الوظائف الرئيسية
1. قم بقياس سمك الطبقة الواقية من حديد التسليح بدقة؛
2. تحديد موقع واتجاه وتوزيع القضبان الفولاذية؛
3. قم بقياس الطبقة الواقية للقضيب الفولاذي وقدر قطر القضيب الفولاذي؛
4. تخزين وعرض ونقل بيانات الكشف.
1.2.2 الوظائف الخاصة
1. وضع الكشف هو عرض بديهي ودقيق ودقيق لموضع شريط الفولاذ، والتباعد، وسمك الطبقة الواقية في نفس الشاشة؛
2. يتم تحقيق قياس السُمك بالكامل. أثناء عملية القياس، يمكن قلب الصفحات ذهابًا وإيابًا، ويمكن عرض البيانات والرسومات، ويمكن حذف بيانات الاختبار في أي وقت.
3. آلة مناولة واحدة، تصميم التشغيل وطريقة تحديد المواقع ذات العجلات الأربع، مجهزة بإطارات عالية القوة مقاومة للاهتراء، سهلة لحماية تآكل الكاشف؛
4. يمكن لبرنامج التحليل إنتاج عرض مخطط ثنائي الأبعاد وعرض ثلاثي الأبعاد ثلاثي الأبعاد.
5. يحقق وضع الكشف JGJ 1-6 اختبارات متكررة لقضيب فولاذي واحد، ويحسب القيمة المتوسطة تلقائيًا.
1.2.3 الميزات الرئيسية
1. شاشة LCD ملونة عالية الدقة مقاس 2.8 بوصة (320 × 240 بكسل)، سواء في الداخل أو الخارج، يمكن أن تكون بيانات الكشف مرئية بوضوح في أي موقف؛
2. تصميم هيكل متعدد الملفات، أسرع، دقة أعلى، دقة أقوى؛
3. باستخدام نقل البيانات والشحن في وضع USB، يمكنك تحميل البيانات المخزنة بسرعة إلى الكمبيوتر من خلال USB.
4. مع بطارية الليثيوم المدمجة عالية السعة، يكون استهلاك الطاقة منخفضًا، وفي حالة امتلاء البطارية، يكون زمن الانتظار حوالي 16 ساعة؛
5. وضع إدارة البيانات في تخزين البيانات وعرضها وحذفها وغيرها من الوظائف، يمكن تخزين حوالي مائتي ألف بيانات نقطة قياس حديد التسليح؛
6. تم حل مشكلة تسرب قضبان الفولاذ باستخدام قوة حل الأوتار فائقة الكثافة.
7. حدد كتلة اختبار التكوين القياسية التي يمكن تهيئتها بتصميم خاص وفريد من نوعه؛
8. استخدام التصميم المتكامل لملف المضيف والمستشعر، الحجم الصغير، الوزن الخفيف، سهل الحمل؛
9. الحكم في الوقت الحقيقي للقضيب الفولاذي المجاور للوضع المتوسط، مما يشير إلى موجه الضوء، يمكن تجنبه حول القضيب الفولاذي، وسهولة الحفر.
10. حقيبة الأدوات مقاومة للصدمات، ولها بطانة واقية بالداخل، ومجهزة بغطاء مقاوم للماء لسهولة الحمل؛؛
11. مُجهز ببرنامج الكشف عن القضبان الفولاذية المتوسطة والكبيرة، وهو مناسب لتحليل البيانات الاحترافية، ومعالجة البيانات وإنشاء تقرير كامل في جهاز الكمبيوتر.
1.3 الورقة الفنية
| وضع | TMRS-710 | |
| نطاق قابل للتطبيق من حديد التسليح (مم) | φ6～φ50 | |
| نطاق سمك الطبقة الواقية (مم) | نطاق صغير: 1 ~ 80 نطاق كبير: 5 ~ 185 | |
| الحد الأقصى للخطأ المسموح به لسمك الطبقة الواقية (مم) | ±1 | 1~60 |
| ±2 | 60~100 | |
| ±3 | 101~120 | |
| ±5 | 121~160 | |
| ±8 | 161~185 | |
| قابلية تطبيق قياس القطر (مم) | ϕ 6 ~ Ф50 | |
| الحد الأقصى لخطأ قياس القطر (المواصفات) | ±1 | |
| وضع المسح | نموذج السُمك، اختبار JGJ | |
| نطاق المسح | بلا حدود | |
| اختبار جي جي جي | تحقيق قياسات نقطة واحدة 1-6، وحساب المتوسط تلقائيًا | |
| وضع نقل البيانات | يو اس بي لاسلكي | |
| شاشة | شاشة LCD ملونة عالية الدقة مقاس 2.8 بوصة (320 × 240 بكسل). | |
| مزود الطاقة | بنيت في بطارية ليثيوم عالية السعة | |
| ضبط وقت الاغلاق | 5 دقائق، 10 دقائق، 15 دقيقة، 30 دقيقة، 60 دقيقة، 90 دقيقة | |
| ساعات العمل | ≥16 ساعة | |
| شاشة | 320×240 | |
| تخزين | نقطة قياس 200K للقضيب الفولاذي | |
| تواصل | واجهة يو اس بي | |
| مع تصحيح الخطأ | -3.0～+3.0(±0.5،±1.0،±1.5،±2.0،±2.5،±3.0) | |
| عملية | لوحة مفاتيح سيليكون | |
| درجة حرارة العمل | -10 درجة مئوية ~ +42 درجة مئوية | |
| الحجم (مم) | 219×92×106 | |
| الوزن (كجم) | 0.60 (البطارية متضمنة) | |
1.4 واجهة القياس
كاشف حديد التسليح المتكامل يظهر وضع القياس في الشكل 1 و2
(1) نموذج سمك
(2) واجهة قياس JGJ

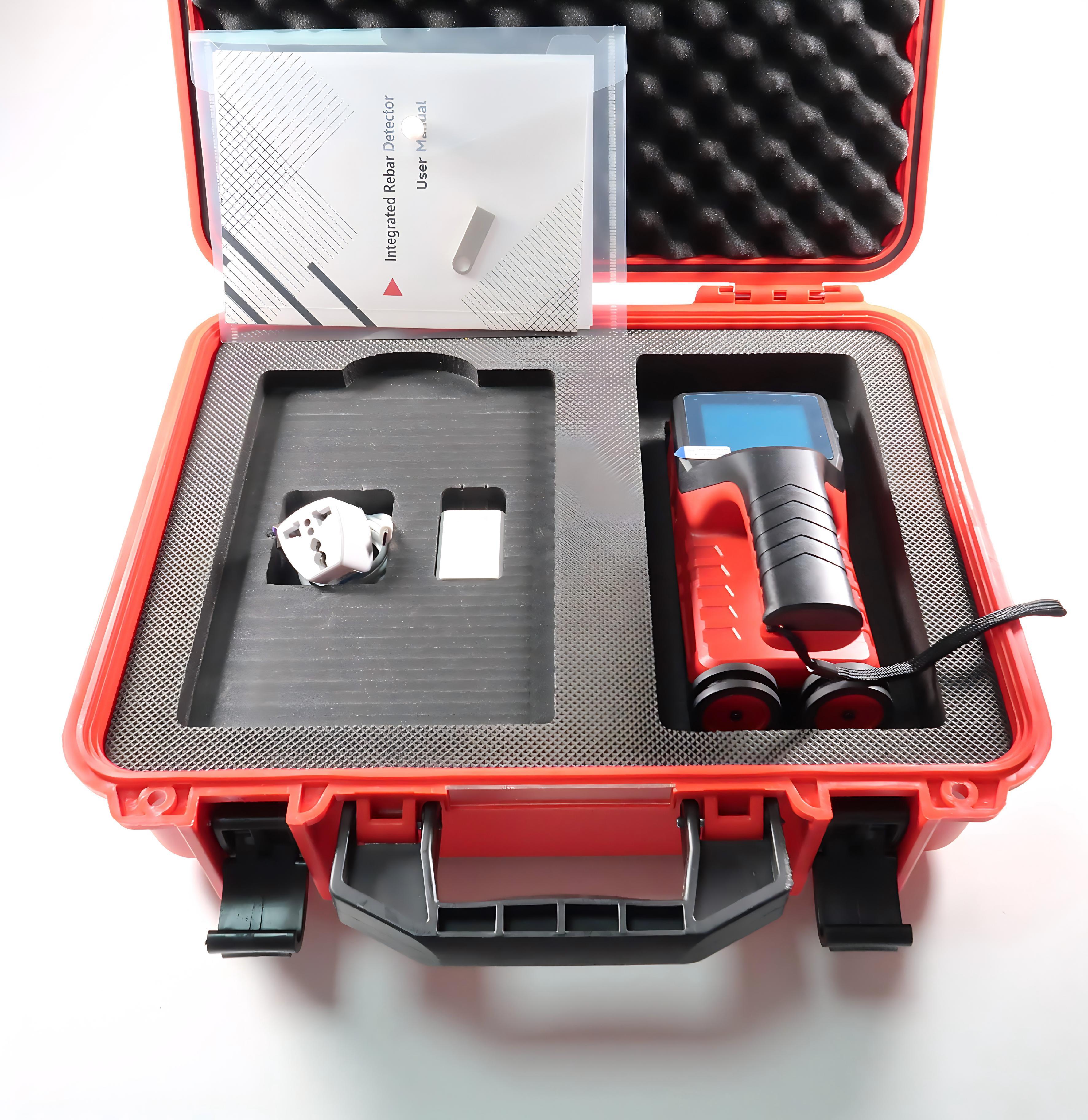

1.5 التكوين القياسي
| لا. | اسم | وحدة | كمية | ملاحظات |
| 1 | مضيف المنتج | قطعة | 1 | / |
| 2 | شاحن | قطعة | 1 | / |
| 3 | كابل يو اس بي | قطعة | 1 | / |
| 4 | دليل المستخدم | قطعة | 1 | / |
| 5 | شهادة المنتج | قطعة | 1 | / |
| 6 | بطاقة الضمان | قطعة | 1 | / |
| 7 | قائمة التعبئة | قطعة | 1 | / |
| 8 | القرص المضغوط الخاص بالبرمجيات | قطعة | 1 | يقتصر على نماذج مختلفة |
| 9 | أجنحة/صندوق المنتج | قطعة | 1 | / |
| 10 | تلوين | قطعة | 1 | / |
| 11 | الكتلة القياسية | قطعة | 1 | الملحقات الاختيارية |
