| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Tmteck |
| إصدار الشهادات: | CE |
| رقم الموديل: | TMRS-710 |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | 1 قطعة في حالة حمل وعلبة كرتونية |
| وقت التسليم: | 3-4 أيام |
| شروط الدفع: | / تي تي، ويسترن يونيون، بايبال |
| القدرة على العرض: | 100 قطعة/شهر |
| لون: | أحمر | النطاق المطبق من حديد التسليح （مم): | φ6 ～ φ50 |
|---|---|---|---|
| أقصى خطأ في قياس القطر: | ± 1 | وضع المسح: | نموذج السماكة ، اختبار JGJ |
| ضبط وقت الاغلاق: | 5 دقائق، 10 دقائق، 15 دقيقة، 30 دقيقة، 60 دقيقة، 90 دقيقة | ساعات العمل: | ≥16 ساعة |
جهاز كشف حديد التسليح المتكامل TMRS-710

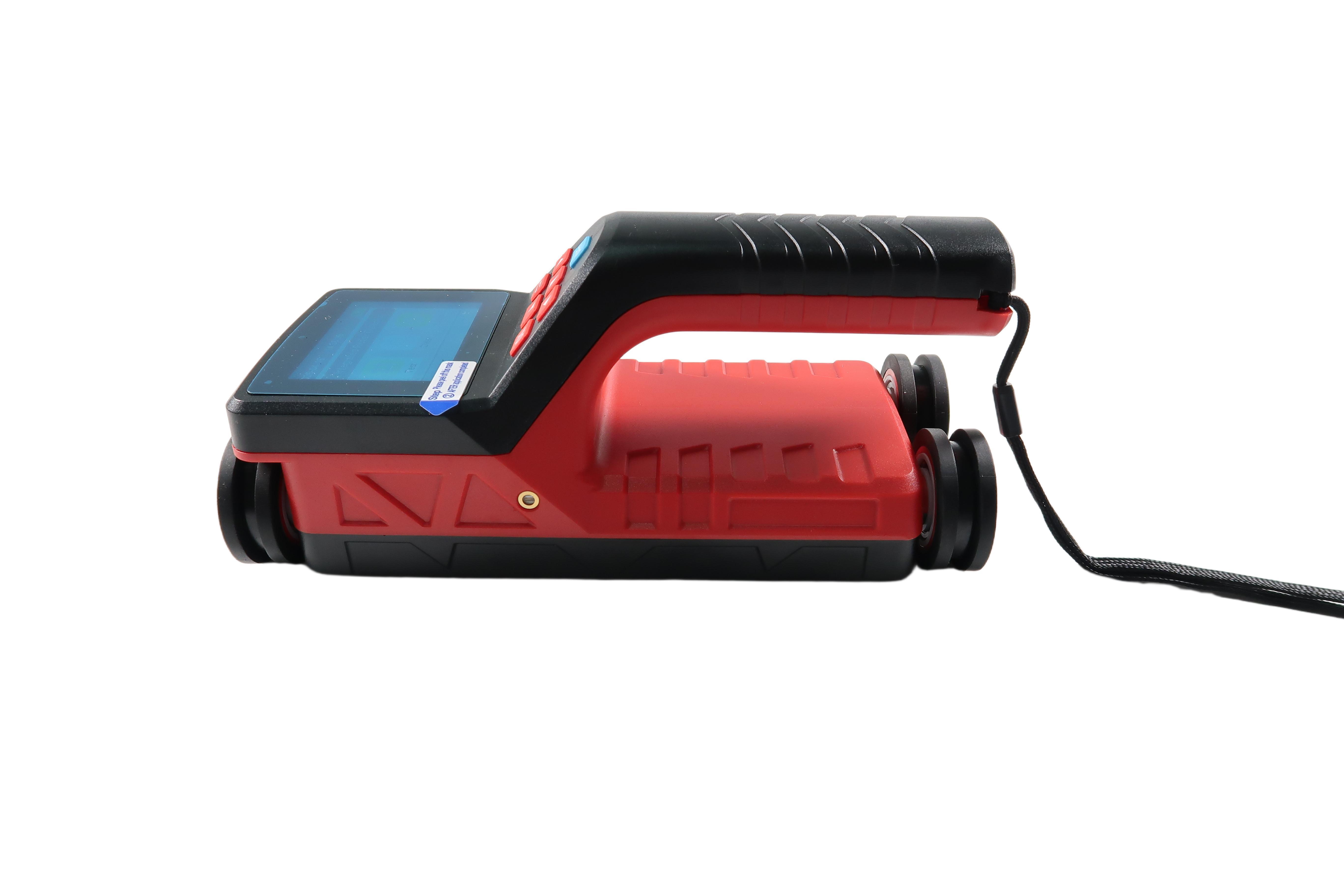

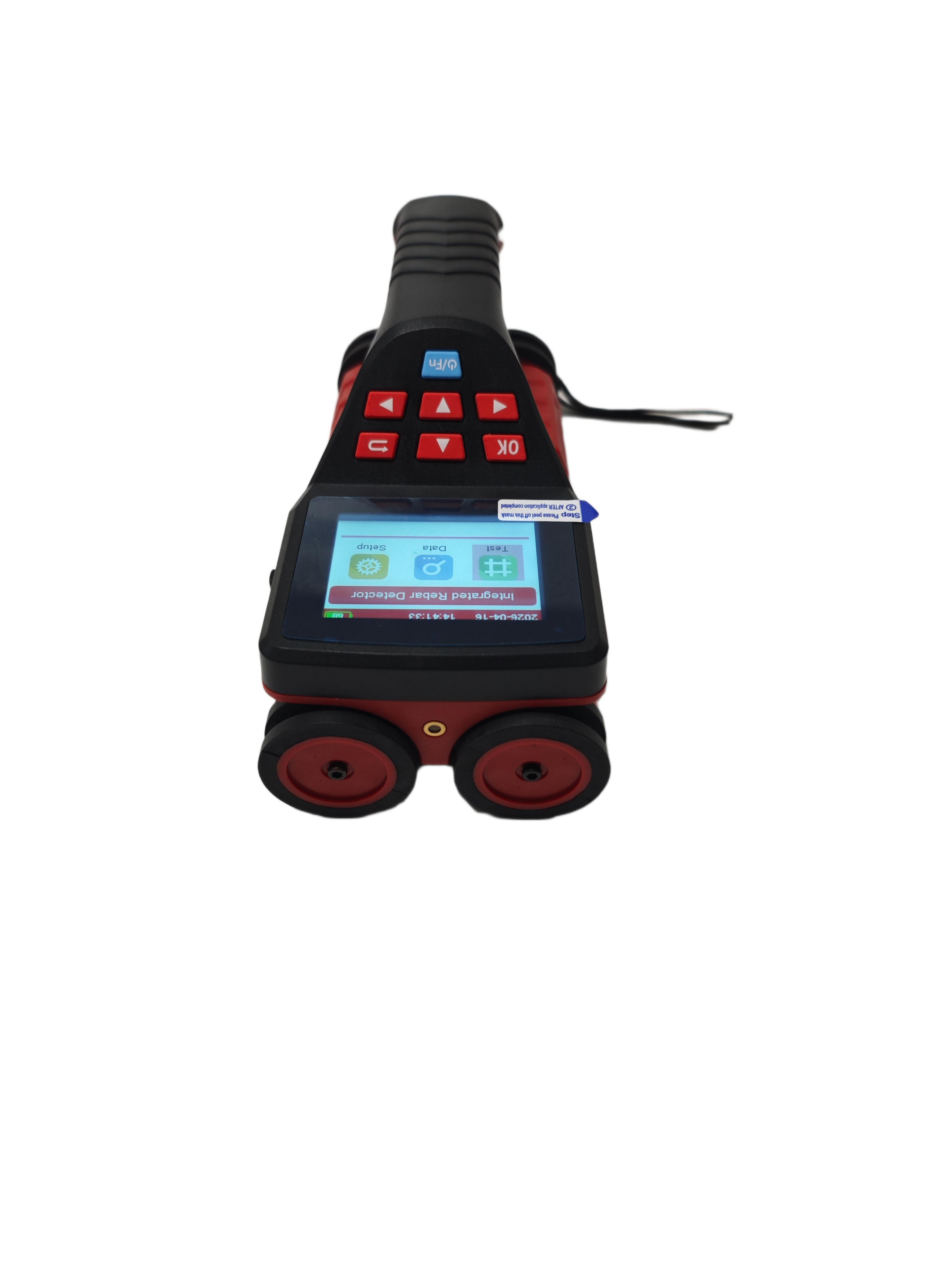

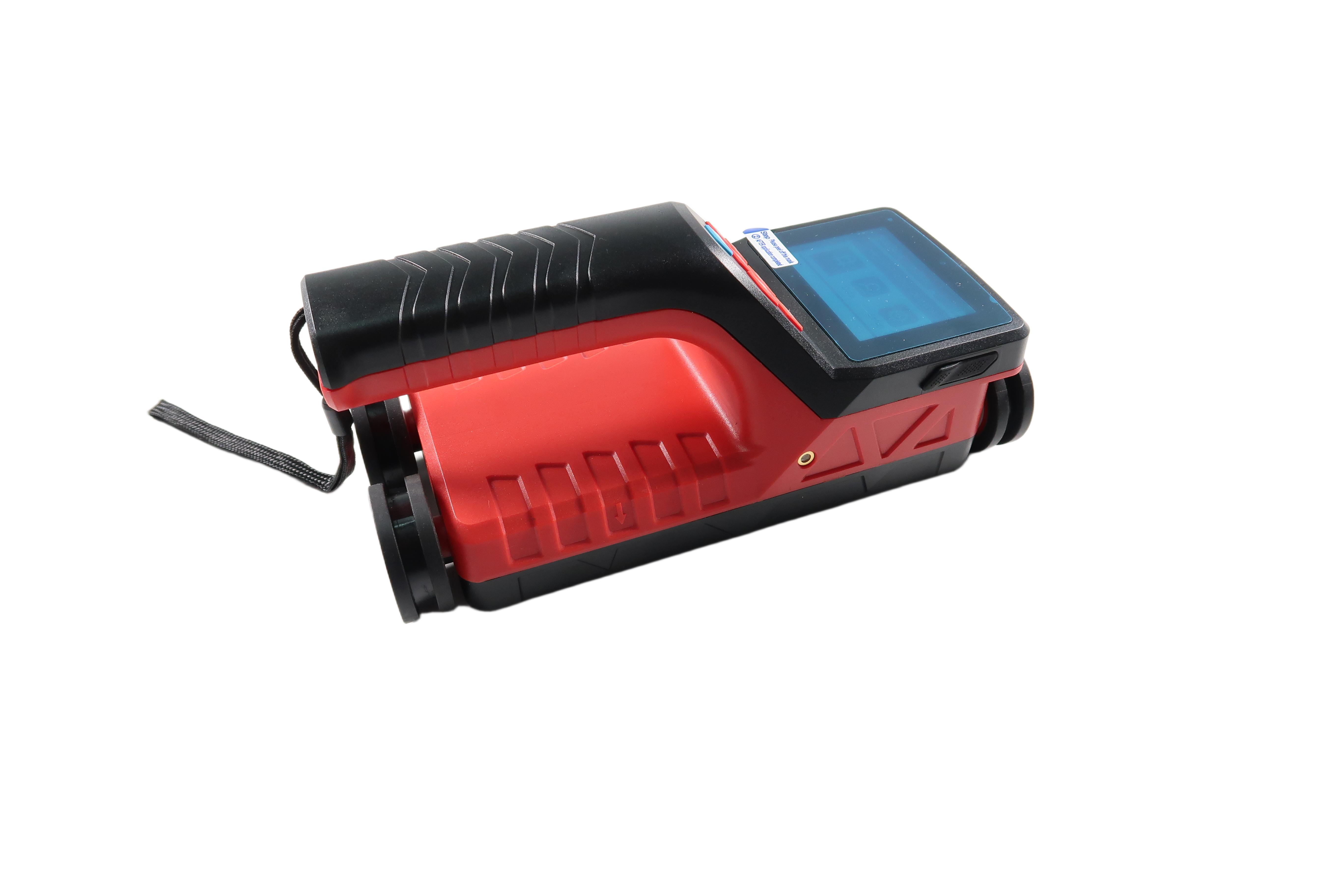

مظهر جهاز كشف حديد التسليح المتكامل TMRS-710:
أ) منظر علوي:
ب) منظر جانبي أيسر:
ج) منظر جانبي أيمن:
د) منظر سفلي
الشكل 2.1 رسم تخطيطي لمظهر الجهاز الرئيسي
1.1 مقدمة
يُستخدم جهاز كشف حديد التسليح المتكامل TMRS-710 بشكل أساسي للكشف عن موضع حديد التسليح الداخلي، وسمك الغلاف الواقي، والمسافة بين حديد التسليح وقطره. يمكنه رسم خريطة توزيع دقيقة لحديد التسليح بالكامل، لتوفير بيانات اختبار بدقة وسرعة عالية؛ الهيكل المتكامل للجهاز الرئيسي وملف المستشعر، مما يجعله مريحًا وسريعًا عند الحمل والتشغيل الميداني؛ يتميز بتصميم هيكل الملف، وسرعة أسرع، ودقة أعلى، ودقة أقوى.
1.2 الوظائف
1.2.1 الوظائف الرئيسية
1. قياس دقيق لسمك الغلاف الواقي لحديد التسليح؛
2. تحديد موقع واتجاه وتوزيع قضبان الصلب؛
3. قياس الغلاف الواقي لقضيب الصلب وتقدير قطر قضيب الصلب؛
4. تخزين وعرض ونقل بيانات الكشف.
1.2.2 وظائف خاصة
1. وضع الكشف بديهي ودقيق، وعرض دقيق لموضع قضيب الصلب والمسافة وسمك الغلاف الواقي على نفس الشاشة؛
2. تم تحقيق قياس السمك بالكامل. أثناء عملية القياس، يمكن التنقل بين الصفحات ذهابًا وإيابًا، وعرض البيانات والرسومات، وحذف بيانات الاختبار في أي وقت.
3. جهاز يدوي واحد، تصميم تشغيل وطريقة تحديد موضع بأربع عجلات، مجهز بإطارات عالية المقاومة للتآكل، يسهل حماية تآكل الجهاز؛
4. يمكن لبرنامج التحليل إنتاج عرض مسقط ثنائي الأبعاد وعرض ثلاثي الأبعاد.
5. وضع الكشف JGJ يحقق 1-6 اختبارات متكررة لقضيب صلب واحد، ويحسب تلقائيًا القيمة المتوسطة.
1.2.3 الميزات الرئيسية
1. شاشة LCD ملونة عالية الدقة مقاس 2.8 بوصة (320 × 240 بكسل)، سواء في الداخل أو الخارج، يمكن رؤية بيانات الكشف بوضوح في أي موقف؛
2. تصميم هيكل متعدد الملفات، أسرع، دقة أعلى، دقة أقوى؛
3. استخدام وضع USB لنقل البيانات والشحن، يمكنك تحميل البيانات المخزنة بسرعة إلى الكمبيوتر عبر USB.
4. مع بطارية ليثيوم مدمجة عالية السعة، استهلاك الطاقة منخفض، في حالة امتلاء البطارية يكون وقت الاستعداد حوالي 16 ساعة؛
5. وضع إدارة البيانات في تخزين البيانات وعرضها وحذفها ووظائف أخرى، يمكنه تخزين حوالي مائتي ألف نقطة قياس لحديد التسليح؛
6. تم حل مشكلة تسرب قضبان حديد التسليح باستخدام قوة تحليل الأوتار فائقة الكثافة؛
7. اختيار تكوين كتلة اختبار قياسية يمكن تكوينها بتصميم خاص وفريد؛
8. استخدام تصميم متكامل للجهاز الرئيسي وملف المستشعر، حجم مدمج، وزن خفيف، سهل الحمل؛
9. الحكم في الوقت الفعلي على الموضع الأوسط لقضبان الصلب المتجاورة، مع إشارة ضوئية، يمكن تجنب حول قضيب الصلب، مما يسهل الحفر الأساسي؛
10. حقيبة الجهاز مقاومة للصدمات، ولها بطانة واقية من الداخل، ومجهزة بغطاء مقاوم للماء لسهولة الحمل؛
11. مجهز ببرنامج كشف قضبان الصلب المتوسطة والكبيرة، مما يسهل التحليل الاحترافي للبيانات ومعالجة البيانات وإنشاء تقرير كامل على الكمبيوتر الشخصي.
1.3 ورقة فنية
| الوضع | TMRS-710 | |
| نطاق حديد التسليح المطبق (مم) | φ6～φ50 | |
| نطاق سمك الغلاف الواقي (مم) | نطاق صغير: 1～80 نطاق كبير: 5～185 | |
| الخطأ الأقصى المسموح به لسمك الغلاف الواقي (مم) | ±1 | 1～60 |
| ±2 | 60～100 | |
| ±3 | 101～120 | |
| ±5 | 121～160 | |
| ±8 | 161～185 | |
| قابلية تطبيق قياس القطر (مم) | ϕ 6～Ф50 | |
| الخطأ الأقصى لقياس القطر (المواصفات) | ±1 | |
| وضع المسح | نموذج السمك، اختبار JGJ | |
| نطاق المسح | بدون حدود | |
| اختبار JGJ | تحقيق 1-6 قياسات لنقطة واحدة، وحساب المتوسط تلقائيًا | |
| وضع نقل البيانات | USB لاسلكي | |
| الشاشة | شاشة LCD ملونة عالية الدقة مقاس 2.8 بوصة (320 × 240 بكسل) | |
| مصدر الطاقة | بطارية ليثيوم مدمجة عالية السعة | |
| ضبط وقت إيقاف التشغيل | 5 دقائق، 10 دقائق، 15 دقيقة، 30 دقيقة، 60 دقيقة، 90 دقيقة | |
| ساعات العمل | ≥16h | |
| الشاشة | 320×240 | |
| التخزين | 200 ألف نقطة قياس لحديد التسليح | |
| الاتصال | واجهة USB | |
| مع تصحيح الخطأ | -3.0～+3.0(±0.5,±1.0,±1.5,±2.0,±2.5,±3.0) | |
| التشغيل | لوحة مفاتيح سيليكون | |
| درجة حرارة العمل | -10℃～+42℃ | |
| الحجم (مم) | 219×92×106 | |
| الوزن (كجم) | 0.60 (شامل البطارية) | |
1.4 واجهة القياس
جهاز كشف حديد التسليح المتكامل يظهر وضع القياس في الشكل 1 و 2
(1) نموذج السمك
(2) واجهة قياس JGJ

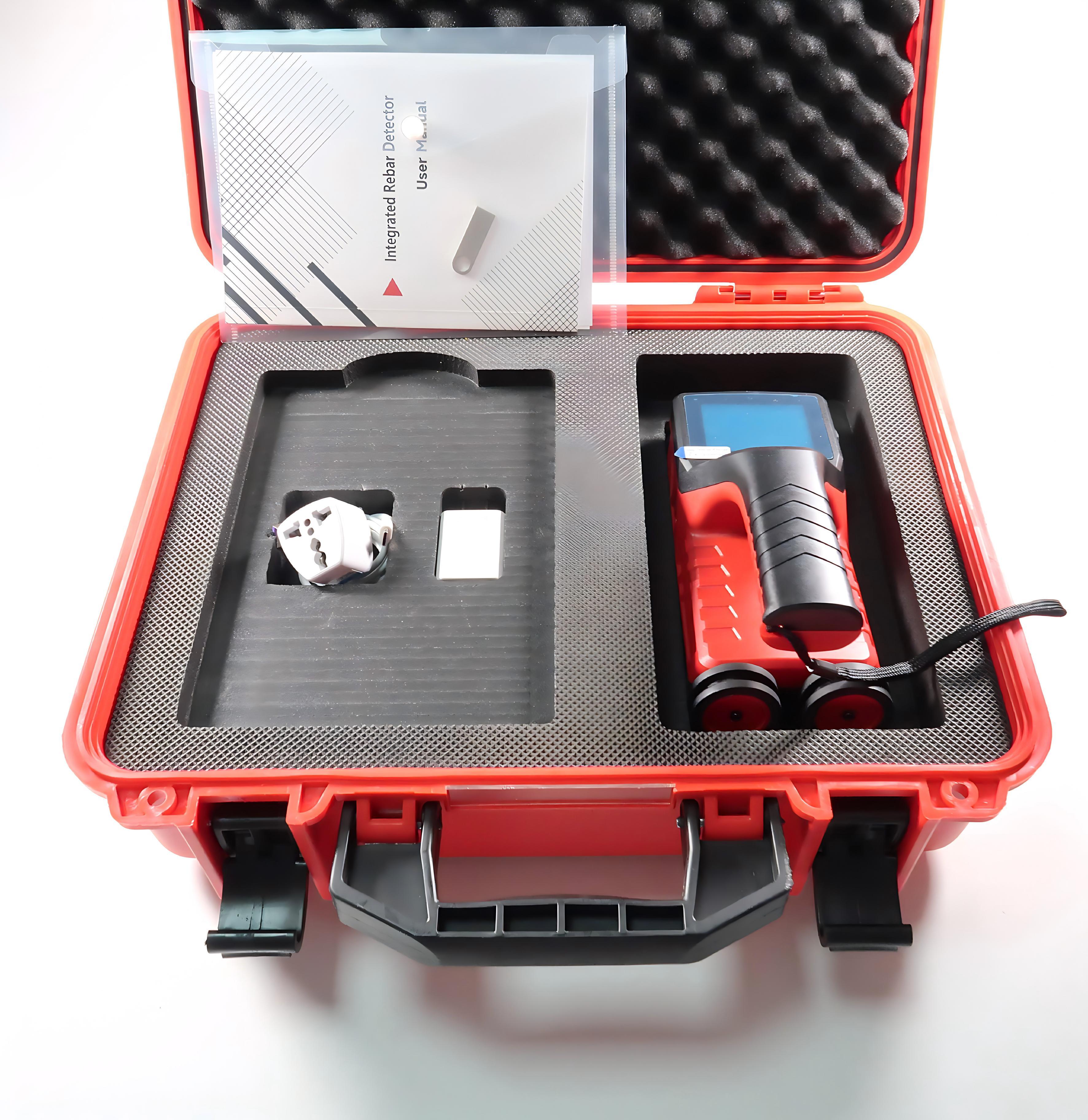

1.5 التكوين القياسي
| رقم. | الاسم | الوحدة | الكمية | ملاحظات |
| 1 | الجهاز الرئيسي للمنتج | قطعة | 1 | / |
| 2 | شاحن | قطعة | 1 | / |
| 3 | كابل USB | قطعة | 1 | / |
| 4 | دليل المستخدم | قطعة | 1 | / |
| 5 | شهادة المنتج | قطعة | 1 | / |
| 6 | بطاقة الضمان | قطعة | 1 | / |
| 7 | قائمة التعبئة | قطعة | 1 | / |
| 8 | قرص برنامج | قطعة | 1 | محدود للموديلات المختلفة |
| 9 | مجموعة المنتج/صندوق | قطعة | 1 | / |
| 10 | قلم رصاص | قطعة | 1 | / |
| 11 | كتلة قياسية | قطعة | 1 | ملحقات اختيارية |
