| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | TMTECK |
| رقم الموديل: | TFD807C |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 30 قطعة / أسبوعين |
| نطاق القياس: | 0 إلى 15000 ملم ، بسرعة الصلب | الضمان: | سنتان |
|---|---|---|---|
| السرعة المادية: | 1000 إلى 20000 م / ث | تأخير العرض: | -20 إلى 3400 ميكروثانية |
| إزاحة النبض: | أكثر 32 ديسيبل | قدرة الميز: | أكثر من 40 ديسيبل |
| درجة حرارة العمل: | -10 إلى 50 | درجة حرارة التخزين: | -30 إلى 50 ℃ |
| إبراز: | كاشف عيب بالموجات فوق الصوتية TFD807C,كاشف العيوب بالموجات فوق الصوتية TFD807C,TFD807C Ultrasonic Flaw Detector |
||

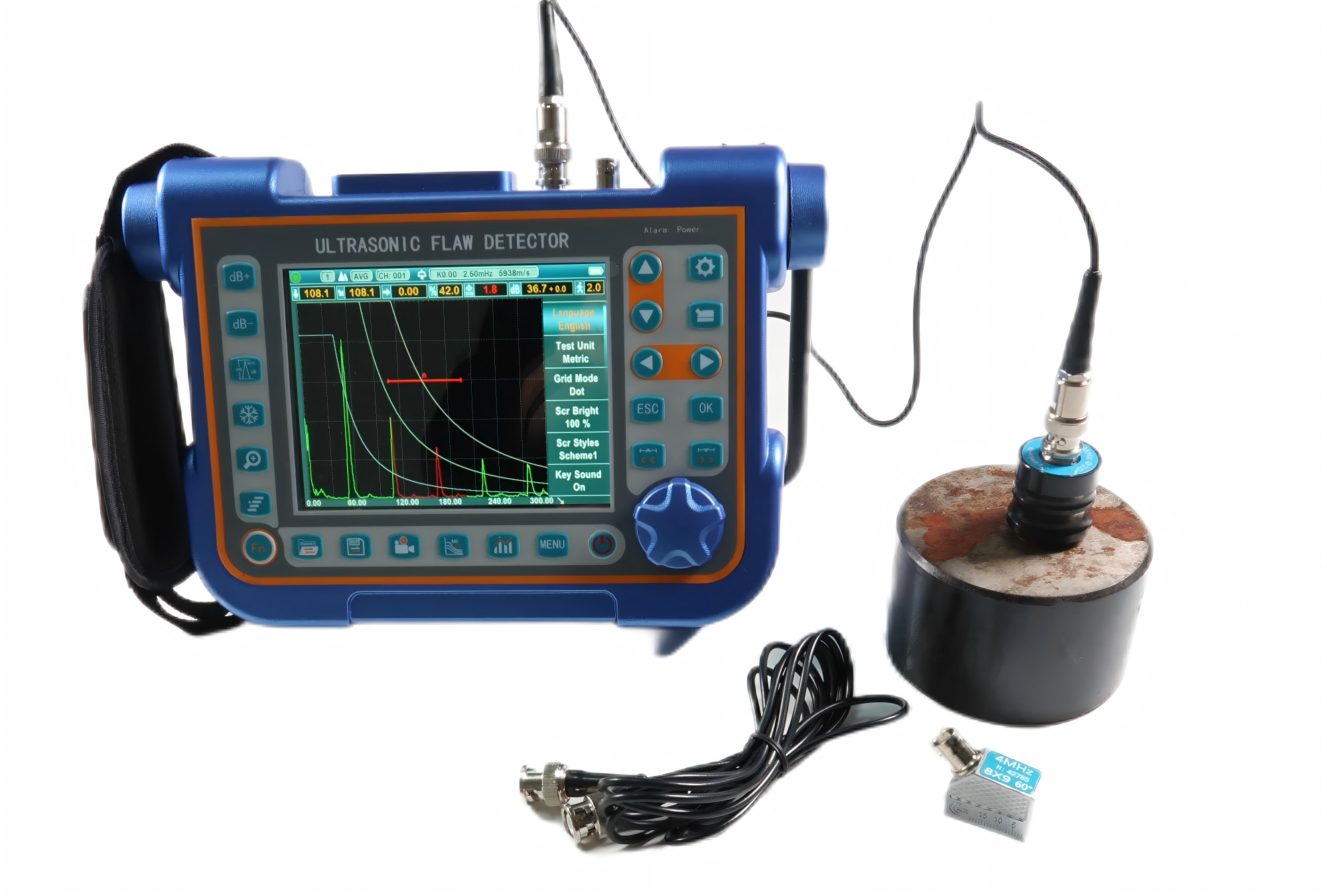

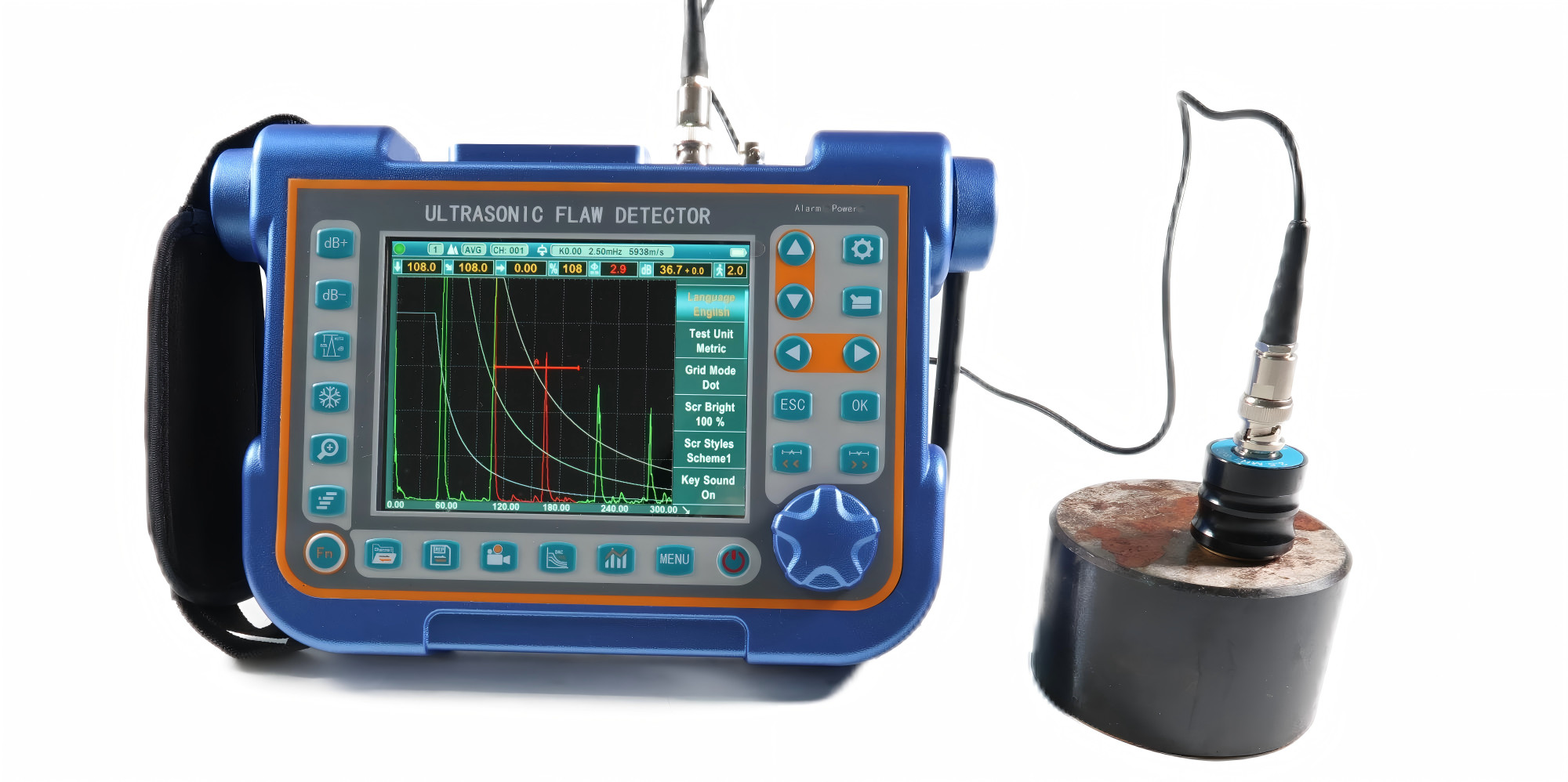

كاشف العيوب بالموجات فوق الصوتية TFD807C
هذا الجهاز هو كاشف عيوب بالموجات فوق الصوتية الرقمية الصناعية المحمولة التي يمكن الكشف عن، وتحديد الموقع، وتقييم وتشخيص العيوب المختلفة (الشقوق، الإدماج، المسام، الخ) في قطعة العمل بسرعة،بسهولة، دون تلف، ودقة. يمكن استخدامها في كل من المختبرات وفي موقع الهندسة. يمكن استخدام هذا الجهاز على نطاق واسع في التصنيع، والمعادن الحديدية والصلب، ومعالجة المعادن،الصناعة الكيميائية والمجالات الأخرى التي تتطلب الكشف عن العيوب ومراقبة الجودةكما يتم استخدامه على نطاق واسع في عمليات فحص السلامة عبر الإنترنت وتقييم الحياة في مجالات الفضاء الفضائي ونقل السكك الحديدية والغلاديس وأوعية الضغط ، إلخ.
يمكن استخدام الجهاز على نطاق واسع في تحديد وتحديد حجم الشقوق الخفية والفراغات والانفصال والانقطاعات المماثلة في الحوائط والصناعات الذهبية والشرائح والمحاور والعمود والخزانات وأوعية الضغط والتوربيناتوالمكونات الهيكلية.
تم تصميم الأجهزة الأساسية باستخدام ARM + FPGA ، والبرنامج يستخدم نظام تشغيل متعدد المهام موثوق به للغاية ، والذي يحسن بشكل كبير الوظيفة ، قابلية النقل ،متانة وموثوقية الجهاز.
تستخدم هذه الآلة قائمة master-slave، وهي مصممة بمفاتيح الاختصار ومفتاح دوران رقمي. الآلة خفيفة ويمكن حملها، ويمكن حملها بيد واحدة.
شاشة TFT LCD متعددة الألوان رقمي بالكامل عالية الدقة (640 × 480 بكسل) شاشة شاشة موجة أكثر حساسية وإنسانية.
يمكن اختيار 4 أنماط واجهة تشغيل وفقا للبيئة.
شاشة LCD مع تحديث سريع 60 هرتز قادرة على عرض التغيرات الدقيقة في شكل الموجة
يمكن تعيين سطوع شاشة LCD بحرية.
الغلاف المعدني المكون بالكامل من الألومنيوم قوي ومتين، وأداء الحماية الكهرومغناطيسية جيد جدا.
العصا المضغوطة التي تدور 360 درجة والغلاف المطاطي سهلان الاستخدام.
لوحات زجاجية متشددة، صلبة للغاية ومقاومة للاستعمال والخدش
لقطات شاشة في الوقت الفعلي لجميع الصفحات وتقارير الكشف عن العيوب، وحفظها كصور BMP إلى القرص U، والتي يمكن تعيينها كصور ملونة أو رمادية.
تصدير تقرير الكشف عن العيوب كملف PDF وحفظه على قرص U لسهولة الأرشفة والطباعة.
يمكن تخصيص جميع محتويات ملف PDF وفقًا لاحتياجات المستخدم.
يمكن عرض صور BMP وملفات PDF على جهاز كمبيوتر أو هاتف محمول.
ما يصل إلى 15000 ملم في الصلب؛ مجموعة قابلة للاختيار في خطوات ثابتة أو متغيرة باستمرار. مناسبة للاستخدام على قطع العمل الكبيرة وفي القياسات عالية الدقة.
طاقة النبض يمكن اختيارها بين 100V، 200V، 250V، 300V، 350V، 400V و 500V.
عرض النبض يمكن ضبطه من 0.1μs إلى 0.5 μs لتناسب المسبارات ذات الترددات المختلفة.
تردد تكرار النبض قابل للتعديل من 20 هرتز إلى 2 كيلو هرتز.
يمكن اختيار التخفيف بين 50Ω، 150Ω، 250Ω و 500Ω لتحقيق أداء أفضل للمسبار
اختيار المسبار: مسبار بلور واحد، مسبار بلور مزدوج، مسبار زاوية خاصة، مسبار اختراق، مسبار تسلق.
أخذ العينات: 16 رقمًا محول AD عند سرعة أخذ العينات 320 ميگاهرتز
تصحيح: نصف موجة إيجابية، نصف موجة سلبية، Fullwave و RF
عرض النطاق التناسلي: قدرة من 0.2 ميغا هرتز إلى 20 ميغا هرتز مع نطاقات تردد قابلة للاختيار (تعيينها تلقائيًا من قبل الجهاز) لمطابقة المسبار لأفضل أداء.
المكاسب: 0 dB إلى 110 dB قابلة للتعديل في خطوات قابلة للاختيار 0.1 dB، 2 dB، 6 dB.
توفر بوابتان مستقلتان تمامًا مجموعة من خيارات القياس لارتفاع الإشارة أو المسافة باستخدام تشغيل الذروة.
وضع الصدى إلى الصدى يسمح بتحديد موقع البوابة بدقة للإشارات التي هي قريبة جدا من بعضها البعض.
البداية البوابة: المتغير على نطاق عرض كامل
عرض البوابة: متغير من بداية البوابة إلى نهاية النطاق المعروض
ارتفاع البوابة: متغير من 0 إلى 99٪ ارتفاع الشاشة الكاملة
إنذارات: عتبة إيجابية/سلبية مع فلاش LED.
الجهاز يحتوي على ذاكرة كبيرة السعة ، ولن تضيع البيانات والملفات بسبب انقطاع الطاقة من الجهاز.
ذاكرة مكونة من 500 ملف قناة لتخزين إعدادات المعايرة ومعلمات المسبار.
ذاكرة 1000 ملف تقرير موجة لتخزين موجة A-Scan والإعدادات.
كل الملفات يمكن تخزينها واستدعائها ومسحها
يمكن تصدير إعدادات القناة وملفات التقارير عبر القرص U ، ويمكن أيضًا تخزين المعلومات بكميات غير محدودة عبر ذاكرة USB.
مسجل الفيديو مفيد في العديد من الحالات، فمن المريح جدا لأولئك الذين يرغبون في تحليل أنشطة المسح في وقت لاحق.
الجهاز يمكن تسجيل عملية الاختبار وحفظه كملف فيديو، والتي يمكن تشغيلها من خلال الجهاز أو البرمجيات الخاصة.وكل ملف فيديو يمكن أن يصل إلى 5 دقائق طويلة.
إذا اخترت حفظ ملف الفيديو على القرص U، فإن عدد ومدة ملف الفيديو لن تكون محدودة.
تسجيل وإعادة تشغيل عملية الاختبار يوفر ملاءمة كبيرة للدراسة المستقبلية وتحليل الكشف عن العيوب.
تدعم تشغيل الفيديو وظائف التوقف والتقدم السريع والإرجاع السريع ووقف.
الوظائف
ساعة الوقت الحقيقي
ساعة الأجهزة تستمر في التدقيق في الوقت
التواصل
2 منفذ USB2.0 عالي السرعة. يمكن اختيار وضعين USB: U-DISK و U-BRIDGE. في وضع U-DISK ، ملفات تكوين القناة ، ملفات تقرير الأخطاء ،يمكن حفظ صور لقطات الشاشة والأفلام المسجلة إلى U-DISKفي وضع U-BRIDGE ، يبادل الآلة البيانات مع DataPro Software.
بطارية
بطارية ليثيوم أيون ذات سعة كبيرة وعالية الأداء
وقت العمل المستمر أكثر من 12 ساعة، 4-6 ساعات وقت إعادة الشحن النموذجي
المقبض
يتم إجراء تعديلات التشغيل بسهولة وبسرعة باستخدام المقبض الدوار.
ترقية البرمجيات
يمكن تحديث البرنامج بسهولة من خلال U-DISK. لن يسبب التحديث أي ضرر للجهاز.
الرأسي: 0.25% FSH، دقة المضخم +/-1 ديسيبل.

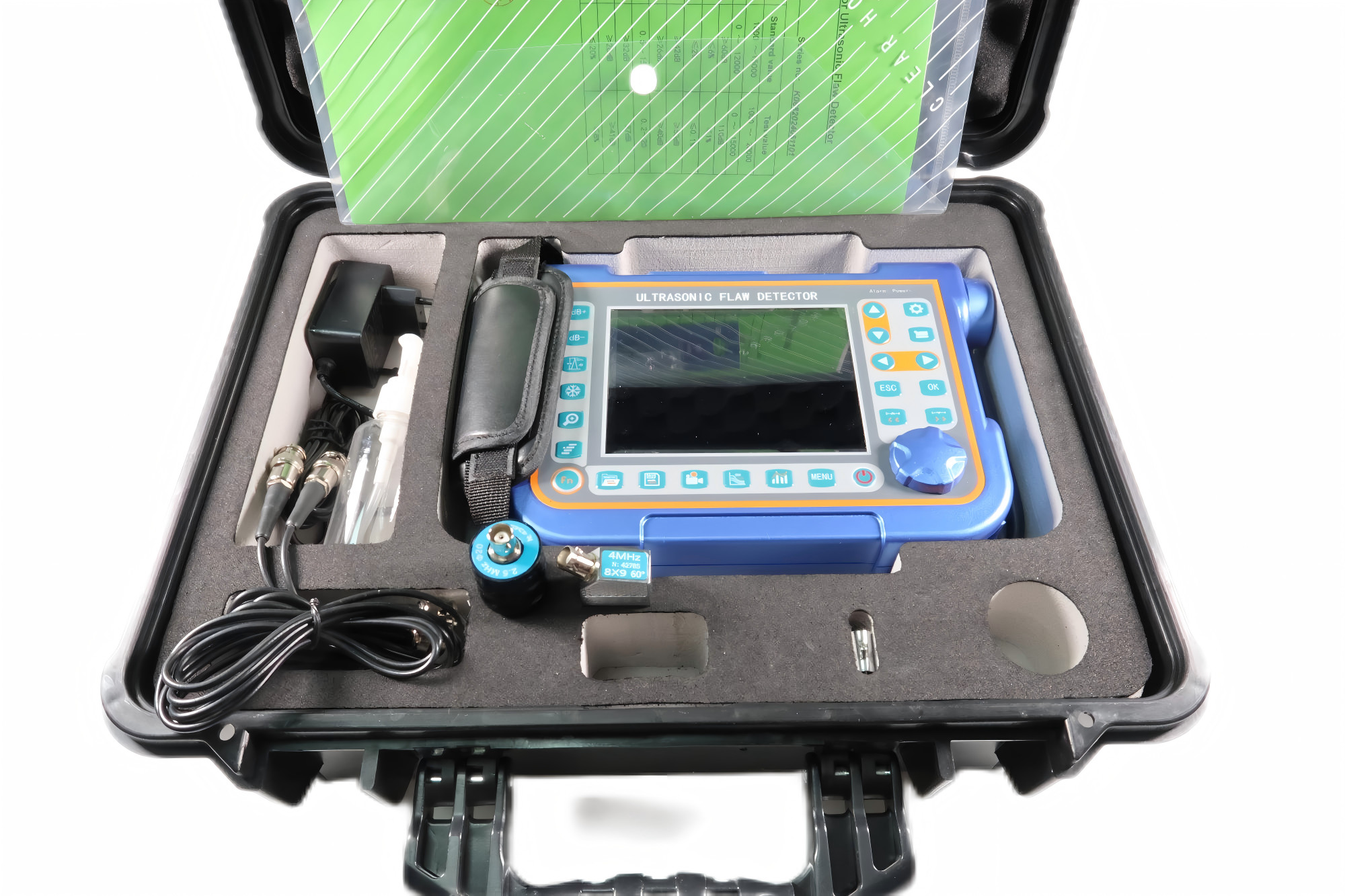

الحزمة القياسية:المضيف ، المسبار المستقيم ، مسبار الزاوية 4MHz ، كابل توصيل المسبار ، محول الطاقة وكابل ، برنامج الكمبيوتر ، كابل الاتصال ، دليل المستخدم ، غلاف الأداة
