| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | TMTeck |
| إصدار الشهادات: | CE |
| رقم الموديل: | TMP-10S/TMP-20S |
| الحد الأدنى لكمية: | 1pc |
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | 1 قطعة/صندوق كرتوني |
| وقت التسليم: | 7-15 أيام |
| شروط الدفع: | T/T ، Western Union ، PayPal |
| القدرة على العرض: | 100pcs/شهر |
| وضع التحكم: | شاشة تعمل باللمس +PLC | قطر قرص الطحن والتلميع (مم): | φ254 (اختياري φ200 ، φ230 ، φ300) |
|---|---|---|---|
| طحن وسرعة قرص التلميع: | 5-1000 (r/min) اختياري 1500 (ص/دقيقة) | ضغط عينة واحد: | (1-40N) × 6 ، (1-60N) × 8 (اختياري) |
| طحن طريقة قفل الرأس: | التلقائي الكهرومغناطيسي | ||
| إبراز: | automatic metallographic grinding machine,multi-point pressure polishing machine,metallographic specimen preparation equipment,multi-point pressure polishing machine,metallographic specimen preparation equipment |
||
TMP-10S/TMP-20S
(ضغط متعدد النقاط وضغط مركزي) آلة طحن وملمس معدنية أوتوماتيكية بالكامل
I.مقدمة المنتج
TMP-10S/TMP-20Sآلة طحن وملمع معدنية أوتوماتيكية بالكامليدعم في نفس الوقت:
ويمكن إمساك ست عينات في آن واحد، ويمكن تكوين قطار أوتوماتيكي من أربع قنوات (اختياري) ليتم تلقائيًا عملية الطحن والكمال بالكامل.

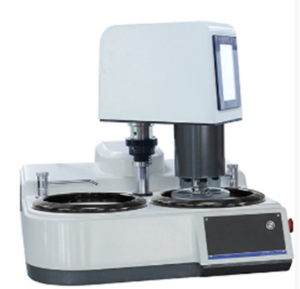

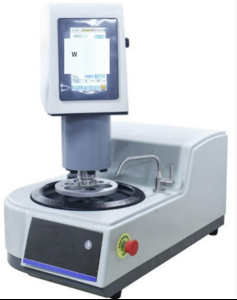

القرص الواحد القرصين
II.خصائص المنتج
1.TMP-10S/TMP-20S آلة طحن وتلميع معدنية ذات قرص واحد أو مزدوج ذاتية التشغيل بالكامل، تدعم:
تحميل مركز سلة العينات، وتثبيت ستة (يمكن تخصيص ما يصل إلى 8 عينات) عينات في وقت واحد لإكمال عملية الطحن واللمع بأكملها،ضمان أن يتم طحن كل عينة على مستوى كامل
2.أقراص الطحن واللمع وأقراص العينات: تعيين وتشغيل جميع معايير الطحن واللمع مثل السرعة، وقت الطحن واللمع، اتجاه الدوران، إغلاق صمام المياه، الخ.وتخزين تلقائي لسهولة الوصول;
3PLC + محرك 1KW عالي الطاقة
4يتم استخدام محركين منفصلين بقوة 1 كيلوواط (TMP-10S هو محرك واحد) للقلب ، والقلب كبير وثابت بغض النظر عن السرعة.
5نطاق السرعة واسع، من 5 دورات في الدقيقة إلى 1000 دورة في الدقيقة (حد أقصى 1500 دورة في الدقيقة).
6.البدء السريع ووقف لوحة التشغيل، ويتوقف لوحة التشغيل عن الدوران في ثواني 2؛
7يتم حفظ جميع معايير الطحن واللمع ، بما في ذلك السرعة ، و وقت الطحن واللمع ، واتجاه الدوران ، وإغلاق صمام المياه ، وما إلى ذلك تلقائيًا لسهولة الوصول إليها.
8.علامة تجارية مستوردة لجهاز التحكم الآلي، جودة موثوق بها
9واجهة الشاشة التي تعمل باللمس لتحديد معايير الطحن واللمع بسهولة.
10.3 أوضاع العمل:
وفقًا لمادة العينة أو تفضيلات المستخدم99 مجموعة من العمليات (العمليات)يمكن تعيينها واستدعائها، كل مجموعة من العمليات يمكن أن تحتوي على 10 خطوات من معايير العملية (كل عملية لخطوة معينة من معايير عملية الطحن أو التلميع:سرعة دوران أقراص الطحن ورؤوس الطحن، وقت الطحن واللمع...)
وفقاً لكل خطوة من مراحل عملية الطحن والتلميع، يمكن تعيين 30 معايير عملية واستدعائها: سرعة دوران عجلة الطحن ورأس الطحن، وقت الطحن والتلميع، الماء على / قبالة...
تشغيل وظيفة من الجهاز بشكل منفصل
الواجهة التلقائية TMP-10STMP-20Sواجهة متعددة العملياتTMP-20Sواجهة يدوية
11. تخزين 100 عملية ، الاستيراد والتصدير
12التحكم في سمك طبقة طحن العينة: التحكم بدقة في كمية العينة التي سيتم طحنها إلى الموقف المحدد (اختياري) ؛
13.المدمج في 1 أو 4 أو 6 قناة قطرة أوتوماتيكية (اختياري):
1) الوحدة الرئيسية لجهاز الطحن واللمع تتحكم في قطرة الأربع قنوات. يتم توجيه نوع وسرعة قطرات من قبل آلة الطحن واللمع
2) القطرة لديها ثلاثة أنماط عمل: يدوية، على الانترنت، وأوتوماتيكية تماما
3) توصيل إلى آلة التلميع والتنقيط وفقا لمعلمات الطحن والتنقيط التي وضعتها آلة الطحن والتنقيط. يمكن تعيين كل وضع بشكل مستقل: سرعة التلميع، وقت التلميع
14. يقوم القفل الكهرومغناطيسي التلقائي لرأس الطحن باستبدال مفتاح القفل اليدوي لرأس الطحن ، وهو أكثر ملاءمة ؛
15مع استبدال سهل لللوحة المغناطيسية المضادة لللتصاق ، يمكن إكمال جميع العمليات مثل الطحن الخام والجيد واللمع الخام والجيد للعينات المختلفة ،لوح واحد يعادل N لوحات;
16التبديل بين الواجهات الصينية والإنجليزية
17. تشغيل التحكم عن بعد المحمول (اختياري)
III.المعلمات التقنية
| الاسم | المواصفات | ||
| النموذج | TMP-10S | TMP-20S | |
| أقراص طحن وبرقة | 1 | 2 | |
| المحرك الرئيسي للطحن والنحاس | 1 كيلوواط | 1KW * 2 | |
| وضع التحكم | شاشة تعمل باللمس + PLC | ||
| وضع الضغط | الضغط الجوي متعدد النقاط (ضغط كل عينة بشكل منفصل) + الضغط المركزي الكهربائي | ||
| قطر قرص الطحن واللمع (ملم) | φ254 (اختياري φ200، φ230, φ300) | ||
| سرعة القرص للطحن واللمع | 5-1000 (r/min) اختياري 1500 (r/min) | ||
| اتجاه دوران قرص الطحن واللمع | إما في اتجاه عكس عقارب الساعة أو في اتجاه عقارب الساعة، مع التبديل التلقائي بين الأمام والخلف | ||
| قطر لوحة العينة | 160ملم، قابلة للتخصيص | ||
| فتحة وعاء العينة | φ30mm ستة ثقوب (اختياري: φ30mm ثمانية ثقوب، φ30mm ستة ثقوب، φ20 ستة ثقوب، φ40 ستة ثقوب، φ50mm ثلاثة ثقوب، أو مخصصة) | ||
| ضغط المركز | 300N | ||
| ضغط عينة واحدة | (1-40N) X 6، (1-60N) X 8 (اختياري) | ||
| سرعة قرص العينة | 30-200 دورة في الدقيقة. يمكن التبديل بين الدوران إلى الأمام والخلف | ||
| وضع يدوي | يمكن اختيار 30 مجموعة من المعلمات، كل مجموعة واستدعاء بشكل منفصل | ||
| الوضع التلقائي | 99 مجموعة من العمليات، كل مجموعة من العمليات تحتوي على 10 خطوات من معايير العملية(بالتلقائي من العملية 1 إلى العملية 10، كل خطوة تتوافق مع مجموعة من المعلمات) | ||
| برمجة المستخدم | يمكن للمستخدمين البرمجة الذاتية واستدعاء | ||
| مراقبة سمك طحن العينة | دقة التحكم في السماكة 0.05 ملم (اختياري) | ||
| ضغط مصدر الهواء | 0.6 مبا | ||
| طريقة قفل رأس الطحن | الكهرومغناطيسي التلقائي | ||
| القارورة | 1 قناة، 4 قنوات، 6 قنوات (اختياري) يتم التحكم بها بواسطة آلة الطحن والكمال | ||
| إمدادات الطاقة | الجهد: AC220V؛ التردد: 50HZ؛ الطاقة: 2KW | ||
| الأبعاد الخارجية (ملم) | 760 × 470 × 700 | 760 × 730 × 700 | |
| الوزن | 63 كجم | 74 كجم | |
IV.الاكسسوارات الرئيسية
| الاسم |
كمية (أقراص واحدة/أقراص مزدوجة |
الاسم |
كمية (أقراص واحدة/أقراص مزدوجة) |
| القرص المغناطيسي (254ملم) | 1 / 2 | لوحة مضادة لللصق | 2 |
| مع ورق الرشاش اللاصق 254mm ((أو 250mm) 180#, 600#, 1000# | ورقين لكل ورقة |
قطعة من القماش الملمع (مع الغراء، 250 مم) مخملية، قماش |
قطعة واحدة لكل واحدة |
|
سائل طحن وملمع معلقة من الألماس 1 ميكرون، 6 ميكرون 200 مل |
زجاجة واحدة لكل واحد | أداة التطفل على لوحات مضادة للدغدغ (لوضع وتطفل لوحات مضادة للدغدغ) | 1 |
| دليل تعليمات المنتج، شهادة توافق المنتج | 2 نسخة في المجموع |
الخيارات
1. يدور جهاز التحكم في الحد الأدنى للطحن قسم واحد بنحو 0.02mm
2- قطرة ذاتية ذات أربع قنوات
3 وحدة تشغيل التحكم عن بعد متنقلة
4مضخة هواء
5.هواوي تابلوت M6 10.8 بوصة كيرين 980 4GB + 64GB واي فاي
6المستهلكات الشائعة:
| (ماجنوميت) |
وعاء مضاد لللتصاق 5 قطع لكل مربع قطره: Φ250mm يتم تغطية السطح بطلاء خاص مضاد لللتصاق ، والذي يمكن استبداله بسهولة بأوراق الرمال اللاصقة أو قطعة قماش مطلية مثبتة على الوعاء ، مما لا يترك أي بقايا. يمكن إعادة استخدامه. يتم استخدام القرص مباشرة على الأقراص المغناطيسية من BUEHLER أو STRUERS. استبدال MagnoMet و MagnoPad من BUEHLER |
| GSC250A |
ورق شحن معدني 100 قطعة لكل علبة مادة مطحنة: كربيد السيليكون الأسود أرقام الصخور: P80 # 120 # 180 # 320 # 600 # 800 # 1000 # 1200 # 1500 # 2000 # الحجم: Φ250mm مقاوم للماء مع خلفية الملصق ، يمكن توصيل ورق الرمال مباشرة إلى قرص الطحن |
| FT250A |
نسيج للتلميع المعدني 10 قطع لكل علبة الخيوط (المجموعة الطويلة) / القماش (المجموعة القصيرة) / التويد (المجموعة القصيرة) / الحرير (بدون مجموعة) Φ250mm ملصق للخلف: يمكن ربط النسيج مباشرة مع لوحة الطحن |
| الـ DSU |
سائل طحن وملمع معلقة من الألماس 500 مل لكل زجاجة يتم تعليق الماس في السائل وتوزيعها بالتساوي بواسطة قنينة رش أو قطرة تلقائية حجم الجسيمات: 02505واحد، واحد5، 2.5، ثلاثة ، ثلاثة5، 5، 6، 7، 9، 10، 14، 15، 20، 28، 40 ميكران، مناسبة لجميع أنواع المواد |
