| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | TMTeck |
| رقم الموديل: | تميتال-400 |
| الحد الأدنى لكمية: | 1 قطعة |
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | 1 قطعة/صندوق كرتوني |
| وقت التسليم: | 7-15 يوما |
| شروط الدفع: | / تي تي، ويسترن يونيون، بايبال |
| القدرة على العرض: | 100 قطعة/شهر |
| سرعة القطع: | 0.01-1 مم/ثانية (خطوة التعديل 0.01) | إعادة تعيين وضع: | تلقائي |
|---|---|---|---|
| نظام التحكم: | شاشة سيمنز PLC 7 بوصة تعمل باللمس | سرعة دوران المغزل: | 2800 دورة في الدقيقة |
| الأعلى. قطر: | φ 130 ملم | شفرة القطع: | 400*4*32 مللي متر |
| قطع الطاقة: | 4 كيلو واط |
أنا.تعليمات
يتم التحكم في هذه الآلة تلقائيًا بواسطة Siemens PLC، مدفوعة بنظام التحكم، والتحكم في حركة المحرك المتدرج، والتحكم التلقائي والدقيق في اتجاهات X و Y و Z، ويمكن تغيير القطع وفقًا لصلابة المادة وسرعة التغذية، لتحقيق أسرع تأثير للقطع، مع موثوقية عالية جدًا وقدرة تحكم.
1. تعرض شاشة اللمس بيانات القطع المختلفة، وهي أكثر دقة ووضوحًا في لمحة، وتحديد المواقع بدقة، وتحديد موضع قطعة العمل بشكل أفضل أثناء القطع.
2. طرق القطع بالتقطيع، والقطع بالدفع المسطح، والقطع الكاسح، وثلاث طرق قطع وظيفية. عند القطع، يمكن تعديل سرعة القطع وفقًا لصلابة المادة لتحقيق الغرض من القطع السريع لقطعة العمل. عند قطع أسطوانة فولاذية صلبة، يمكن تحديد طرق قطع مختلفة.
3. من أجل تسهيل تنظيف غرفة القطع وسلامة محرك المغزل، اعتمدنا الفصل الكهروميكانيكي؛ محرك غرفة القطع محمي بعزل مقاوم للماء. يتم تثبيت نافذة المراقبة الكبيرة على باب الحماية الأمني لغرفة القطع، بحيث يمكن للمستخدم بسهولة مراقبة عملية القطع الكاملة للعينة؛ يتم تثبيت مصباح إضاءة LED في غرفة القطع لتحقيق الإضاءة الفعالة لمنطقة غرفة القطع بأكملها؛ يتم زيادة السطوع والوضوح في غرفة العمل؛
4. التصميم أكثر إنسانية، باستخدام مبدأ بيئة العمل. الميزة الأكبر: ضوضاء منخفضة، سهولة التشغيل، مظهر جميل، آمن للاستخدام. هي واحدة من المعدات الضرورية لإعداد عينات المختبر.

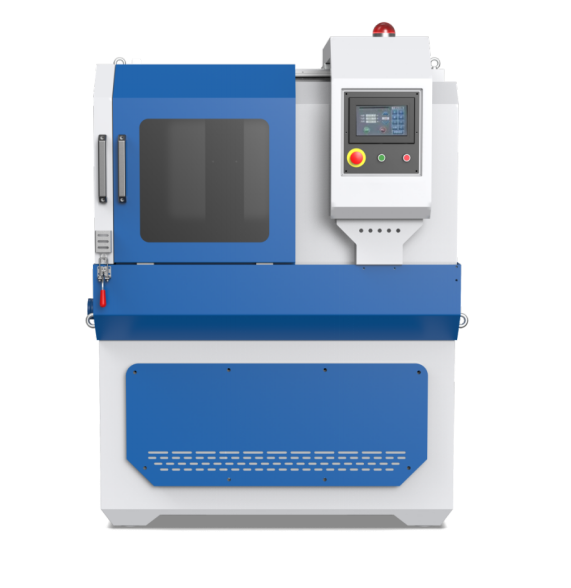

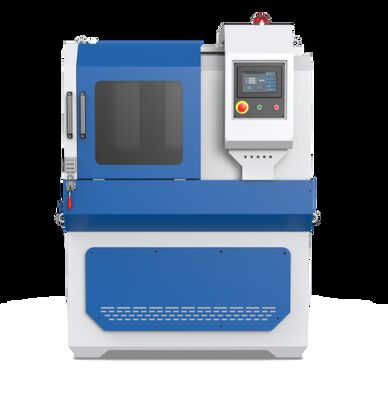

شكل الجسم؛ عمودي. يتكون بشكل أساسي من الجزء العلوي (غطاء الأمان)، والجزء الأوسط (الإطار)، والباب المنزلق الأيمن، والباب الجانبي، والإطار السفلي (الصندوق الكهربائي)، والتركيب، ومسدس رش الماء وخزان مياه التبريد (مستقل).
تم تصميم آلة القطع هذه، لقطع كميات كبيرة من قطع العمل الكبيرة، مما يجعل من السهل صيانة أجزاء الآلة والتعامل مع قطع العمل الكبيرة. تمنحك الأبواب المنزلقة والأبواب المفصلية مساحة أكبر ووصولاً غير محدود، مما يسهل تحميل قطع العمل الكبيرة في المكان المناسب. يمكن أيضًا تغذية قطعة العمل في غرفة القطع من الأعلى والأمام واليسار و 3.
منطقة العمل مغلقة بالكامل بغطاء واقٍ شفاف للمراقبة أثناء القطع. مجهزة بمياه تبريد لتوفير سائل تبريد التخزين، وتجنب استخدام ماء الصنبور كسائل تبريد. بعد اكتمال عمل القطع، اشطف الصنبور بالجانب الأيسر، واشطف القمامة الداخلية وأغلق باب الأمان.
ثانيا．رئيسي technical parameter
طريقة القطع: القطع بالتقطيع، القطع بالدفع المسطح، القطع الكاسح
سرعة القطع: 0.01-1 مم / ثانية (خطوة التعديل 0.01)
وضع إعادة الضبط: تلقائي
نظام التحكم: شاشة LCD تعمل باللمس Siemens PLC 7 ”
سرعة دوران المغزل: 2800 دورة في الدقيقة
الحد الأقصى للشوط: محور Z 130 مم ； محور Y 200 مم ； محور X 100 مم
حجم طاولة العمل: 128 * 320 مم 180 * 320 مم
الحد الأقصى للقطر: &phi؛ 130 مم
شفرة القطع: 400 * 4 * 32 مم
طاقة القطع: 4KW
الجهد: 380 فولت / 50 هرتز
الأبعاد: 1350 * 1100 * 1750 مم (الطول × العرض × الارتفاع)
أناثانيا．هlectric control specification
1. مبدأ التحكم الإلكتروني
معدات القطع للمعدات الأوتوماتيكية، باستخدام Siemens PLC، مع شاشة لمس LCD مقاس 7 بوصات. إدخال طاقة النظام: ثلاثي الأطوار بأربعة أسلاك AC380V 50Hz.
أناالخامس．Function introduction
تنقسم العملية التلقائية إلى اتجاه المحور Y، واتجاه المحور X، واتجاه المحور Z باستخدام التحكم في المحرك المتدرج، وتشغيل شاشة اللمس.
تم تجهيز اللوحة بشاشة تعمل باللمس، ومفاتيح أزرار للبدء والإيقاف والتوقف في حالات الطوارئ. بعد تشغيل الجهاز، قم بتشغيل مفتاح الطاقة الرئيسي، واضغط على زر البدء، سيتم تشغيل النظام، واضغط على زر الإيقاف، سيتم إيقاف تشغيل النظام. زر إيقاف الطوارئ هو زر إيقاف الطوارئ للنظام. اضغط على النظام لإيقاف الإجراء.
شاشة التشغيل كالتالي
1) الواجهة الرئيسية
|
4) صورة تشغيل العرض X
Display the function of the equipment and equipment parameters and precautions.
جصورة تأثير القطع
صقائمة التعبئة
