| رقم الموديل:: | 2.25C16-1.0x8-TS28/2.25C16-16.0x8-R1 | عنصر: | 16 |
|---|---|---|---|
| شكل العنصر: | مقعر | طلب: | فحص اللوحة المركبة |
| التخصيص: | نعم | ||
| إبراز: | مسبار تفتيش لوحة مركبة,TS28 R1 محول مغطى,مسبار التفتيش المغشوش بالموجات فوق الصوتية,TS28 R1 concave transducer,Ultrasonic concave inspection probe |
||
![]()

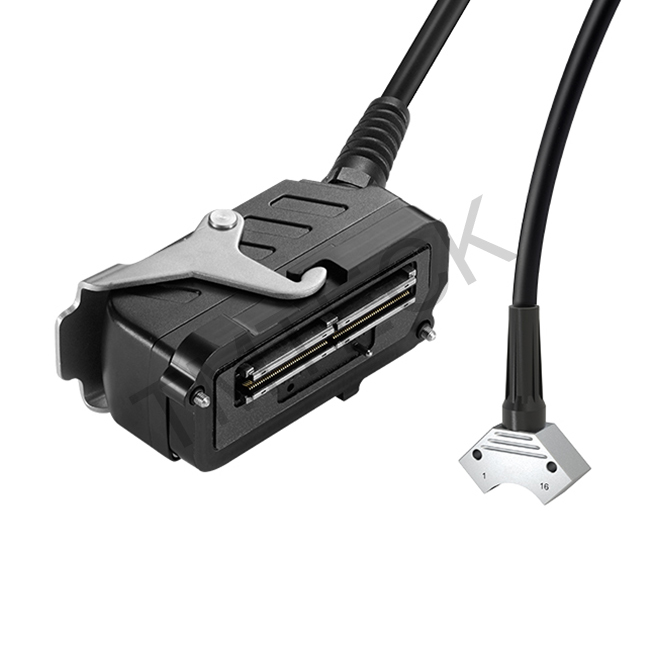

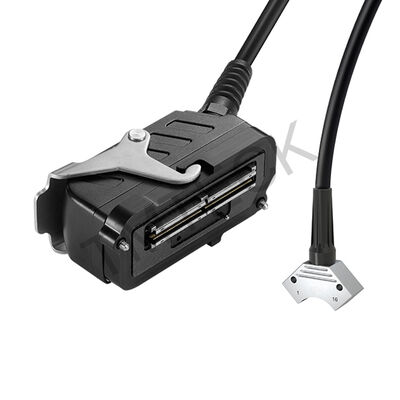

مسبار مقعر: الكشف أكثر استقرارًا، تصميم المصفوفة المقعرة يتناسب بشكل أفضل مع مكونات الكشف، ويستخدم على نطاق واسع للكشف عن زوايا CFRP.
المزايا
1. تتميز المجسات القريبة من الجدار بمناطق ميتة أقصر في كلا الطرفين
2. تستخدم على نطاق واسع في فحص القنوات المركبة
3. يمكن استخدامه للكشف C-scan عن المواد المركبة (التقشر، وفقدان الترابط والمسامية)
4. المسح التلقائي واليدوي
التطبيقات
1. فحص الألواح المركبة
2. تغطية منطقة المسح الغمر
3. الألواح والسبائك والقضبان
4. الأقراص والمحاور والعمود المرفقي
المواصفات
| المسبار السلسلة |
الموديل |
متوافق الموديل |
العنصر الشكل |
التردد (ميجاهرتز) | E-Nos | الملعب (مم) |
نشط (مم) |
الارتفاع (مم) |
الحجم (الطولxالعرضxالارتفاع) |
| TS28/R1 | 2.25C16-1.0x8 | 2.25C16-16.0x8 | مقعر | 2.25 | 16 | 1.00 | 16.0 | 8.0 |
23.5x14x23.5(مم) 0.93x0.55x0.93(بوصة) |
| 3.5C16-1.0x8 | 3.5C16-16.0x8 | مقعر | 3.5 | 16 | 1.00 | 16.0 | 8.0 | ||
| 5C16-1.0x8 | 5C16-16.0x8 | مقعر | 5 | 16 | 1.00 | 16.0 | 8.0 |
* يبلغ الطول القياسي للكابل 2.5 متر / 8.2 قدم. يمكن تخصيص المسبار المرحلي، بما في ذلك التردد وعدد العناصر والمسافة بينها، إلخ.
تفاصيل سريعة
رقم الموديل: 2.25C16-1.0x8-TS28/2.25C16-16.0x8-R1
العنصر: 16
شكل العنصر: مقعر
الحجم: R10.2، الطولxالعرضxالارتفاع 23.5x14x23.5 (مم) 0.93x0.55x0.93 (بوصة)
التطبيق: فحص الألواح المركبة
الضمان: 12 شهرًا
الحالة: الفولاذ المقاوم للصدأ
التخصيص: نعم
النوع: مسبار مصفوفة مرحلية
اللون: فضي
الحد الأدنى لكمية الطلب: 1
