| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | TMTeck |
| رقم الموديل: | TS30R5 |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | 25 يوم عمل |
| شروط الدفع: | / تي تي، ويسترن يونيون، بايبال |
| القدرة على العرض: | 100 قطعة/أسبوع واحد |
| رقم الموديل:: | 5C64-1.65x8-TS30/5C64-105.6x8-R5 | عنصر: | 64 |
|---|---|---|---|
| شكل العنصر: | مقعر | ضمان: | 12 شهرا |
| قضية: | الفولاذ المقاوم للصدأ | لون: | قطعة من الجبن |
| إبراز: | مسبار الموجات فوق الصوتية TS30 R5 مقعر,مسبار مقعر للاختبار بالموجات فوق الصوتية,محول طاقة بالموجات فوق الصوتية بانحناء R5,concave probe for ultrasonic testing,ultrasonic transducer with R5 curvature |
||

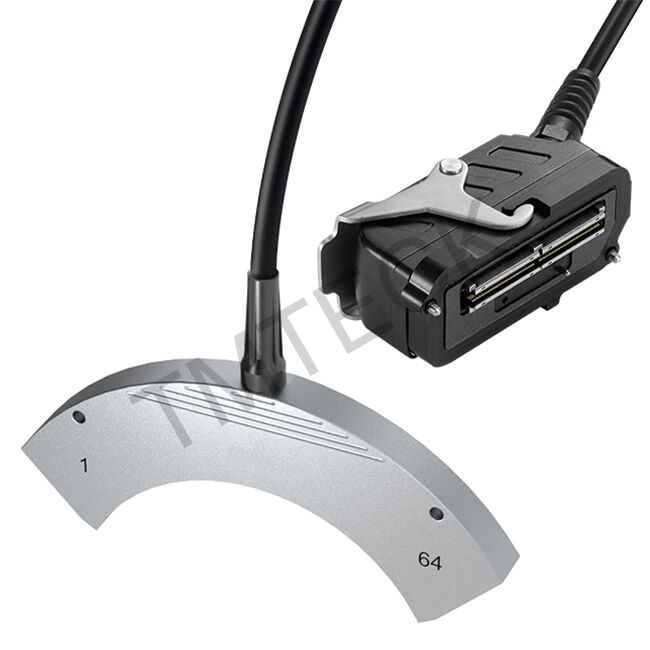

المسبار المنحني:الكشف أكثر استقراراً، تصميم المصفوفة المنحدرة أفضل لتتناسب مع مكونات الكشف، ويستخدم على نطاق واسع للكشف عن زوايا CFRP.
المزايا
1المراقبات القريبة من الجدار لديها مناطق ميتة أقصر في كلا الطرفين
2تستخدم على نطاق واسع في فحص القناة المركبة
3يمكن استخدامه للكشف عن التصوير السيناريوي للمواد المركبة (التمرير والإزالة من الصلة والثقبية)
4مسح أوتوماتيكي و يدوي
التطبيقات
1.فحص اللوحات المركبة
2تغطية منطقة مسح الغوص
3لوحات، أشرطة، وقطارات
4أقراص، محورات، عجلات
المواصفات
| المسبار السلسلة |
النموذج |
متوافق النموذج |
العنصر الشكل |
التردد (MHz) | (إي-ن) | الارتفاع (ملم) |
نشط (ملم) |
إيلف. (ملم) |
الحجم ((LxWxH) |
| TS30/R5 | 2.25C64-1.65x8 | 2.25C64-105.6x8 | مغطى | 2.25 | 64 | 1.65 | 105.6 | 8.0 |
131x14x55 (ملم) 5.16×0.55×217 في |
| 3.5C64-1.65x8 | 3.5C64-105.6x8 | مغطى | 3.5 | 64 | 1.65 | 105.6 | 8.0 | ||
| 5C64-1.65x8 | 5C64-105.6x8 | مغطى | 5 | 64 | 1.65 | 105.6 | 8.0 | ||
| 5C128-0.8x8 | 5C128-102.4x8 | مغطى | 5 | 128 | 0.80 | 102.4 | 8.0 | ||
| 10C64-1.65x8 | 10C64-105.6x8 | مغطى | 10 | 64 | 1.65 | 105.6 | 8.0 |
*طول الكابل القياسي هو 2.5m/8.2ft. يمكن تخصيص المسبار المرحلي، وتشمل التردد، وعدد العناصر والزاوية، الخ.
تفاصيل سريعة
رقم النموذج: 5C64-1.65x8-TS30/5C64-105.6x8-R5
عنصر:64
شكل العنصر: مغامرة
الحجم:R50،LxWxH 131x14x55 ((ملم) 5.16x0.55x2.17 ((في)
التطبيق:فحص الألواح المركبة
الضمان: 12 شهرا
حالة: الفولاذ المقاوم للصدأ
تخصيص:نعم
النوع:مستكشف المصفوفة المرحلية
لون: فضي
الـ MOQ:1
